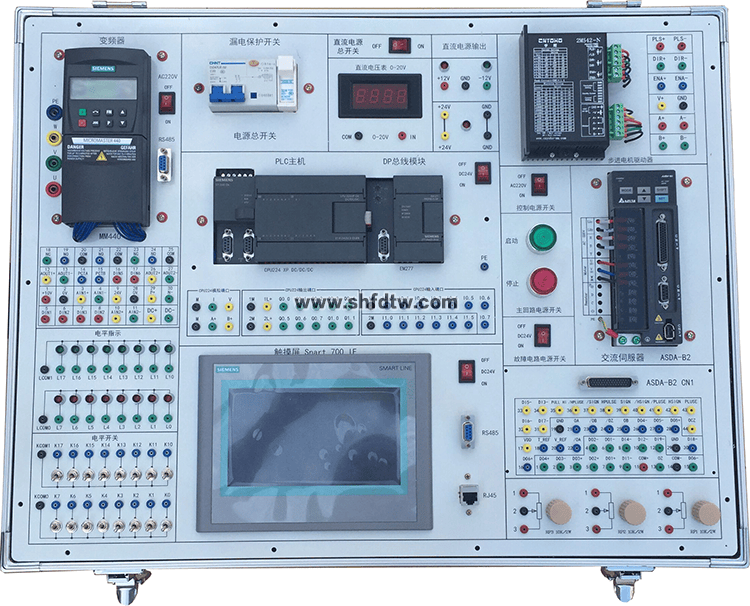

TW-X81型 PLC、变频器、触摸屏综合实训平台

技术参数：

1、输入电源：三相四线：~220V ±10％ 50Hz ，输出电源24V、2A.

2、工作环境：温度-10℃~+40℃相对湿度<85％(25℃)海拔<4000m

3、安全保护：本实验装置带有漏电保护开关，具有漏电压，漏电流自动切断电源等功能。符合国家安全标准。

4、PLC主机采用西门子smart系列1SR40

输入24点、输出16点。

5、变频器主机采用西门子MM440 / 0.37KW、6SE6 440-2UC13-7AA1，配有BOP 面板。

6、触摸屏采用西门子SMART 700 IE、6AV6 648-0BC11-3AX0

7、180W三相异步电动机

企业信息

您只要致电：021-55884001（袁经理）

找不到所需产品？请点击产品导航页

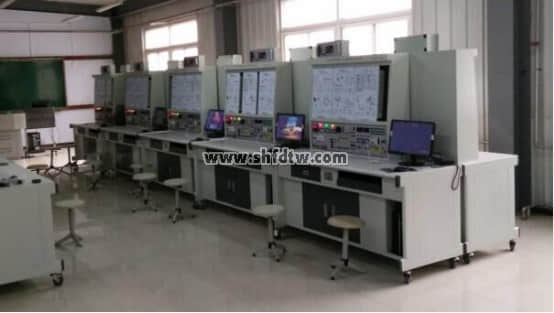

PLC可编程控制器实训装置

装置功能:

★1.本实验装置集可编程逻辑控制器、编程软件、仿真实训教学软件、实训模块、实训实物、电气实训网孔板、电气元器件模块等于一体；

2.可直观地进行PLC的基本指令训练，多个PLC实际应用的模拟及实物控制训练

3.通过FLASH虚拟环境实时显示PLC的运行状态

4.可以实现PLC虚拟接线，并对接线进行错误检查

5.PLC编程训练、PLC程序编写测试等功能

6.实现PLC运行模拟，对错误程序进行检查

配置及参数：

1.控制屏（铁质双层亚光密纹喷塑结构）：挂放实验模块，内置滑槽，模块在实验屏上可任意移位；

2.网孔板：电气元件不需螺丝等附件即可固定在网孔板上；

3. 交流电源控制单元：空气开关控制，给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，同时具有漏电告警指示及告警复位；

4. 定时器兼报警记录仪：平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数；

5. 直流电源、直流电压/电流表、逻辑输出及指示等

6.主机：集成数字量I/O（24路数字量输入16路数字量输出）、RS-422通信口、SC-09通信编程电缆

7.实验模块组件

8. 三相鼠笼异步电机：交流380V
