TW-Z32孔系拆装机床夹具
TW-Z32孔系拆装机床夹具：从拆装实训到精度把控的深度解析
在职业院校的机械加工实训教学中，夹具始终是学生从理论走向实践的关键一环。今天想跟各位同仁和同学们聊的，是我们实训车间里这套TW-Z32孔系拆装机床夹具。很多同学第一次见到它，觉得不过是一堆带孔的板和销子，但真正动手拆装过就会明白，这里面的门道，比你想象的要深得多。

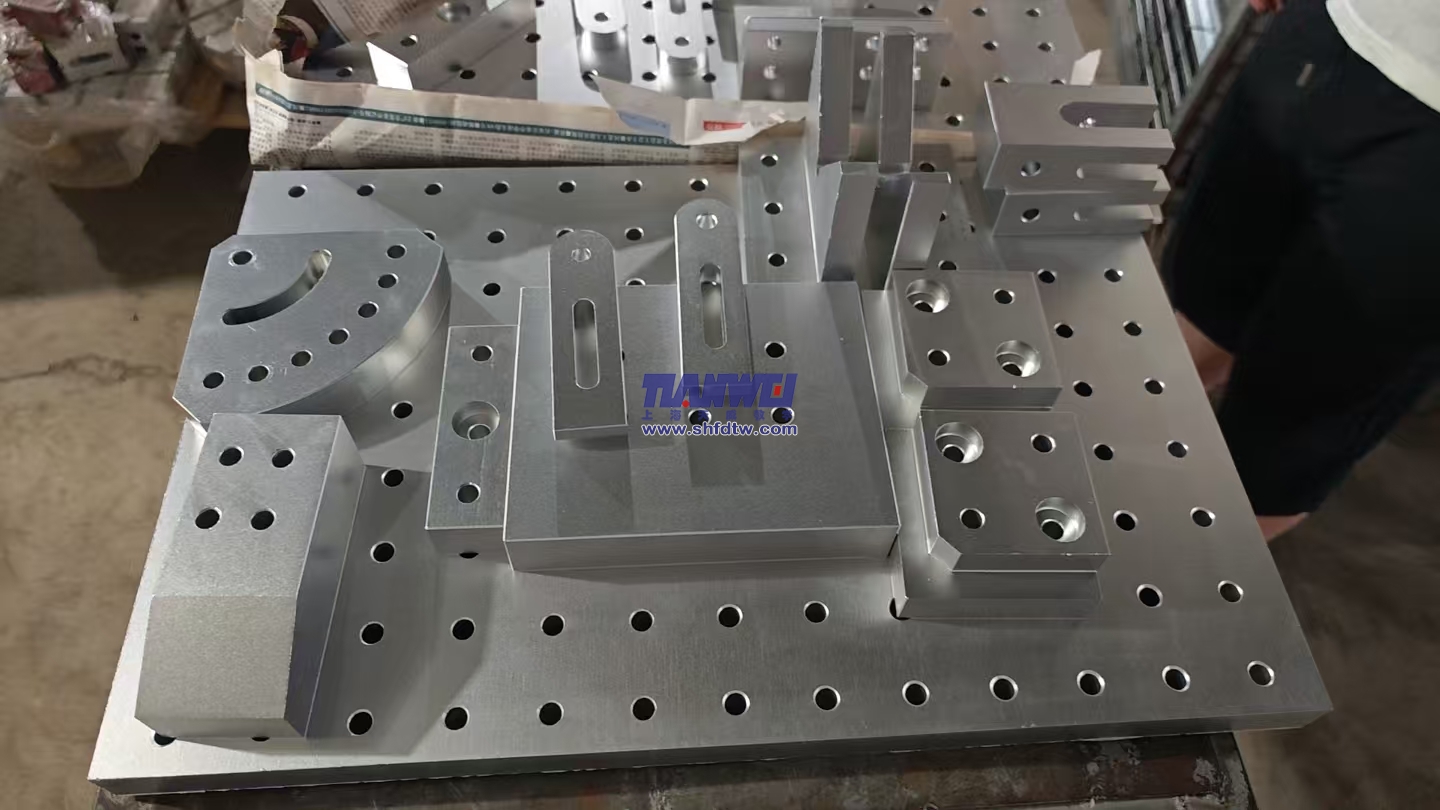

一、认识TW-Z32：不只是“带孔的板”
TW-Z32属于孔系组合夹具，这种夹具类型从上世纪八十年代发展起来，核心原理就是通过销和孔来确定元件之间的相互位置。我们车间这套TW-Z32，底座采用高精度多孔阵列，孔径公差达到H6级别，孔心距误差控制在±0.02mm以内。这意味着什么？意味着你每次把定位销插进去，重复定位精度都能稳定在≤0.03mm。对于职业院校的实训教学来说，这个精度级别足够学生建立起对“精密制造”的直观感受。
1. 模块化设计：30秒更换的“乐高”
TW-Z32最实用的特点就是它的模块化设计。定位块、夹紧模块都是可拆装的，更换时间不超过30秒。实训课上，学生可以快速完成从一种装夹方案到另一种的切换——今天夹盘类件，明天夹异形件，适配工件尺寸长宽不超过600mm×400mm，高度不超过300mm。这种灵活性对于课时有限的实训教学来说，非常实用。
2. 材质与工艺：看得见的“耐造”
很多学生问过我：老师，这夹具天天被你们拆来拆去，怎么还不坏？底座和模块用的是6061铝合金，表面做了阳极氧化处理，硬度≥200HV。而定位销、夹紧块这些关键部件用的是20CrMnTi渗碳淬火，硬度达到HRC58-62，表面粗糙度Ra≤0.8μm。耐磨、耐腐蚀，这才是能经得起一届又一届学生“折腾”的实训设备。
二、拆装实训：精度与安全的双重考验
TW-Z32的拆装过程，本身就是一门课程。它的装配主要依赖计算机计算装配尺寸，对操作人员的技术水平和计算能力要求较高。在实训中，我反复跟学生强调几点：
安全永远是第一位的。 拆卸前必须了解夹具的结构和特点，按标准程序操作。防止损坏。 拆卸和移动时特别注意重心和稳定性。注意细节。 按规程操作，留意各部分之间的关联关系，做好记录或标记。保持干净。 工作环境整洁，使用专门的清洗工具和合格溶剂。按要求维修。 不得随意更改或替换零部件。
三、从实训室到车间：TW-Z32的教学价值
TW-Z32通过螺栓与定位销连接，可以灵活调整装夹工位，满足异形件、盘类件等多种工件类型的加工定位需求。在实训教学中，它既能用于万能夹具结构的认知，也能模拟模块化铣镗床夹具、垂直车床夹具、钻夹分度夹具等多种实际工况。学生通过反复拆装，真正理解“定位”与“夹紧”的区别，理解精度是如何通过销孔配合来保证的。
这套TW-Z32孔系拆装机床夹具，精度高、刚性好、可靠性强，特别适合加工精度要求高的零件。但在拆卸和维修过程中，必须特别注意安全和细节，才能确保它的性能和使用寿命。作为老师，我希望学生通过它学到的不仅是拆装技能，更是一种对精密制造的敬畏之心。
