TW-Z33型 工业型液压拆装元件
TW-Z33型工业型液压拆装元件在液压实训教学中的应用
一、为什么液压拆装实训如此重要？
从事职业院校机电类专业教学的老师们都有这样的体会：液压传动这门课，光靠图纸和PPT讲，学生很难真正理解。液压元件是液压系统的重要组成部分，但课本上的剖面图是静态的，而实际工作中的液压元件是动态的。学生只有亲手拆开一个齿轮泵、拧下一颗溢流阀的调节螺母，才能真正明白油路是怎么走的、压力是怎么建立的。
我们学校机电系前几年就面临这个问题——学生在课堂上能把原理图背得滚瓜烂熟，一到实训车间对着实物就发懵。后来我们引入了TW-Z33型工业型液压拆装元件这套实训设备，情况才真正有了改观。今天就跟同行们聊聊这套设备的使用体会。
二、TW-Z33型的产品构成与配置特点
（一）覆盖全面的液压元件配置
TW-Z33型工业型液压拆装元件给我的第一印象就是“全”。它配备了液压泵拆装实训套件，包括工业级CB-B4齿轮泵、2.5mcy轴向柱塞泵、RK系列径向柱塞泵以及YBX-16型限压式变量叶片泵。执行元件方面配有MOB40*150单作用和双作用液压缸各一套，还有BMR-50液压马达。控制阀这块更是丰富——直动式溢流阀（DG-02管式）、先导式溢流阀（DB-10）、DIF-L10H管式单向阀、Q-10B调速阀、LC-02/03管式节流阀、DVP6板式节流阀、DR6DP1-50B/25Y直动式减压阀，以及HED4OA15B/350Z14L220S压力继电器和DSG-02-3C2-LW电磁换向阀。基本上覆盖了液压传动课程中需要讲解的所有典型元件类型。
（二）配套工具与实训环境

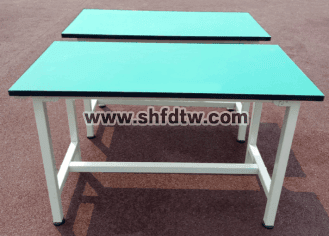

光有元件还不够，拆装工具和实训环境同样关键。这套设备配备了木锤、手套、内六角扳手套件、呆扳手、活动扳手、十字及一字螺丝刀、零件盒等全套拆装工具。元件存放柜采用冷轧钢板制作，规格400×900×1800mm，4层双开门，承重≥800KG。装配桌支架用40×40mm方形铁管，表面经过除锈、磷化、静电喷塑、高温固化等工序处理，具备防水、防静电、耐磨、耐高温、耐酸碱等特性，正常承重260kg，规格为1500×800×750mm。这样的配置，一个工位供4-6人小组使用完全没有问题。
三、TW-Z33型在教学中的实际应用
（一）从“看图说话”到“动手验证”
我们学校在使用TW-Z33型之前，液压元件拆装实训要么用老旧报废的工程元件凑合，要么干脆省掉这个环节。结果是学生毕业了连溢流阀的先导阀芯长什么样都不知道。有了这套设备后，我调整了教学安排：讲完一种元件的原理后，紧接着安排拆装实训。比如讲完齿轮泵的工作原理，学生马上拆开CB-B4齿轮泵，观察主动齿轮和从动齿轮的啮合、吸油腔和压油腔的分布、浮动侧板的结构。这种“即讲即练”的模式，学生掌握效率提升非常明显。
（二）适合职业院校课程体系
这套TW-Z33型工业型液压拆装元件完全贴合职业院校机电类专业“液压传动”、“液压与气压传动”等课程的实训教学需要。我们把它安排在大二上学期，配合理论教学同步进行，共计16学时的专项实训。学生通过拆装实训，观察及了解各零件在液压元件中的作用，加深对液压元件结构及工作原理的了解，同时对液压元件的加工及装配工艺也有了一定的认识。
四、使用体会与建议
使用TW-Z33型这两年，我最大的感受是：工业型设备和教学型设备确实不一样。这套设备用的都是工业级元件，不是教学演示模型。学生拆装时的手感、配合间隙、密封要求，跟工厂实际维修场景非常接近。当然也有一些需要注意的地方——比如柱塞泵的配流盘安装时有方向要求，学生第一次操作容易装反，需要老师在旁边指导；先导式溢流阀的调压弹簧比较精密，拆装时要提醒学生轻拿轻放。
总的来说，TW-Z33型工业型液压拆装元件是一套非常适合职业院校实训教学的设备。它配置全面、元件工业级、工具配套齐全、实训环境规范，能够有效支撑液压传动课程的实践教学环节。如果贵校也面临液压实训“无米下锅”的困境，这套设备值得考虑。
