消防防烟排烟系统控制实训装置

消防防烟排烟系统控制实训装置

型号: TWLY-75
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 5671 个人关注过该产品

TWLY-75消防防烟排烟系统控制实训装置

一、系统概述

    防烟排烟系统实训装置根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统,设备设计为机械式加压送风系统和机械式排烟系统。

    防烟排烟系统实训装置由模拟房间配备系统和排烟风机系统组成(主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成。

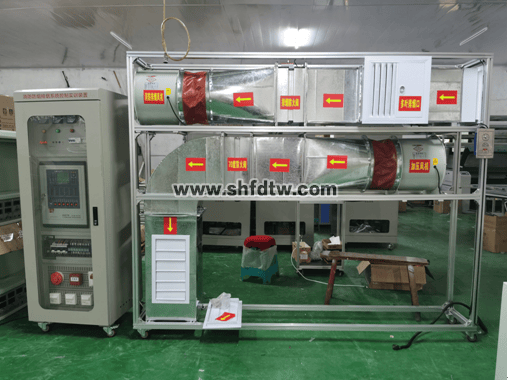

消防防烟排烟系统控制实训装置(图1)


二、技术参数

1、输入电源:三相四线(或三相五线)~380V±10% 50Hz

2、工作环境:环境温度范围为-5℃~+40℃,相对湿度<85%(25℃),海拔< 4000m

3、装置容量:<3.8kVA

4、通风系统台:外形尺寸:2400mm×750mm×1600mm

控制柜尺寸:800mm×600mm×1800mm

5、安全保护:具有漏电压、漏电流保护装置,安全符合国家标准

6、工作环境:环境温度范围为-5℃~+40℃,相对湿度<85%(25℃),海拔< 4000m


三、系统特点

整机系统由三部分组成:

1)、风系统整体放置在一个2000mm×750mm×800mm平台上,可移动,平台上风系统由不燃材料制作,系统中设置有阀门,风机,子系统,出风口等。

2)、控制系统:系统各种模拟信号组成,可模拟一定情况下的在火灾发生时的控制方式。

3)、组态软件:教学同步动画控制,软件与装置结合,在设备上任何一点操作,软件会有同步的动画控制,以及对应的原理数据控制关系。

1、风系统的完整性:与实际中的通风系统、控制功能、保护功能、显示功能完全一致。

2、系统与真实的通风排烟系统,风系处理系统原理相同,微型化展示了通风排烟系统的特点,结构、控制方法。

3、装置直观展示了通风系统的系统结构、工作原理,便于教师的演示讲解及学生对课本知识理解掌握。结构合理,造型美观 装置结构合理紧凑、造型美观大方,实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定。

4、通过具体现象提高学生分析能力,有利于学生将理论用于实际,并培养其实际动手能力。

5、设有电流型漏电保护装置,对地漏电电流超过一定值,即跳闸切断电源;

6、DDC数字量控制模块1套;

7、教学同步动画控制:软件与装置结合,在设备上任何一点操作,软件会有同步的动画控制,以及对应的原理数据控制关系


四、系统配置

1、系统由模拟房间配备系统和排烟风机系统组成(主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成

2、模拟排烟系统控制:消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜以及联动控制中心等组成,消防防排烟系统的工作原理是当消防控制中心收到火灾信号时,联动消防防排烟风机控制柜启动风机并打开排烟阀,将室内浓烟从风管中向室外排放,达到排烟效果。

3、加压送风机采用多翼式离心风机,

4、加压送送管道采用不燃材料制作,加压送风口和用常闭式,采用手动或电动开启控制方式;

5,70度排烟防火防由控制执行器、不燃材制作而成。

6、排烟风机采用轴流风机,能在280度条件下作不小于30Min

7、排烟防火阀。安装在机械排烟设施的管道上,平时呈开启状态,火灾时当排管道内温度达到280度时关闭。

8、 排烟口,安装在机械排烟风管上作为烟气吸入口中,平时呈关闭壮态。火灾时需要排烟时手动或电动打开

9、系统原理

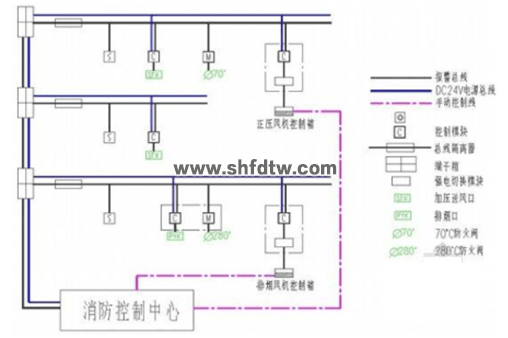

消防防烟排烟系统控制实训装置(图2)


五、操作实训:

1、消防排烟系统的认识

2、消防防烟系统的认识

3、消防防类系统控制操作

4、消防排烟系统的手动操作

3、消防排烟系统的自动操作

4、消防排烟系统与操联动中心的操作

5、消防排烟系统的联动编程

6、消防防烟系统的联动编程


六、配置表

序号

设备名称

数量

备注

1.

铝型材框架

1

40*40MM铝型材框架2400*750*1600

2.

压差开关

1


3.

消防主机

1

包含各种模块、传感器

4.

70防火阀

2


5.

DDC控制模块,

1


6.

回风道管路

1

按要求

7.

通风管路

5

定制

8.

出风口

若干


9.

排风风机

1

180W/220V

10.

声光报警器

1


11.

送风机

1


12.

编程软件

1


13.

组态软件

1

动画演示
