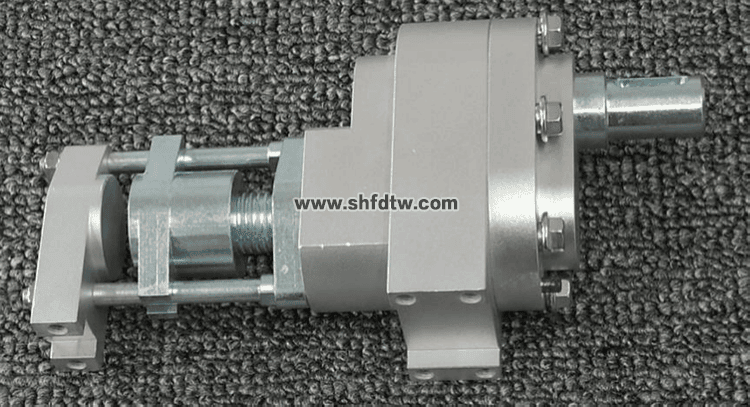

TW-Z41齿轮螺旋机构
这个TW-Z41到底能用来学什么？
咱们先来看看这个TW-Z41能带大家做哪些实训。根据产品说明，这套装置的功能定位非常清晰。
功能一：可反复拆装，锻炼动手能力
整体装置可组合拆装。同学们不要小看“拆装”这两个字。在实际的机床维护或者设备检修中，拆装顺序对不对、零件摆放规不规范，直接关系到设备能不能正常运转。咱们这个TW-Z41允许大家反复拆装练习，目的就是让大家在犯错中成长，练出手上的“准头”。
功能二：实现多种传动，理解联动逻辑
整体装置可实现两种以上传动机构。大家注意，它不是单一的一种齿轮咬合，而是能组合出多种传动方式。更关键的是，拆装教具组合为一个整体后，能实现两种以上传动机构的联动。什么叫联动？就是输入轴一转，输出端能按照不同的速度和方向动起来。这能让大家直观地理解齿轮螺旋差动机构中“运动合成与分解”的概念。
功能三：对接竞赛标准，以赛促学
配套竞赛规程及竞赛标准任务书。这一点对咱们准备参加技能大赛的同学来说非常宝贵。很多同学比赛时手忙脚乱，就是因为平时训练的教具和比赛设备脱节。TW-Z41直接配了竞赛标准的任务书，平时怎么练，比赛就怎么考，心里有底，手上不慌。
拆开看看里面都有什么宝贝
说完了功能，咱们把TW-Z41拆开来，看看它里面到底装了哪些零件。
核心零件清单与作用
这套教具的零件配置非常典型，整体零件须包含：机盖、机座、导柱、端盖、移动滑块、支撑座、输入齿轮轴、输出齿轮轴。
机盖与机座：这是整个机构的外壳和底座，起支撑和保护作用，材质是钢和铝，既保证了强度，又减轻了重量，方便大家在实训台上搬动。
输入齿轮轴与输出齿轮轴：这是传动核心。输入轴带动齿轮旋转，通过齿轮的啮合将动力和运动传递给输出轴。大家注意观察齿轮的齿向，这就是螺旋角的具体体现。
移动滑块与导柱：这两个零件是实现“螺旋”功能的关键。滑块可以在导柱上滑动，将齿轮的旋转运动转化为滑块的直线运动，或者反过来，这就是螺旋传动的基本原理。
支撑座与端盖：负责固定轴承和齿轮轴，保证齿轮啮合的精度。
材质与工艺要求
大家摸一摸这些零件的表面，材质要求是钢和铝。钢制零件硬度高、耐磨，用于齿轮和轴；铝制零件重量轻、易加工，用于箱体和端盖。这种组合既满足了传动精度要求，又控制了教具的整体重量和成本。
教学配套与实训建议
光有零件还不够，怎么教、怎么学才是关键。TW-Z41提供了完整的教学配套资源。
用好工程图，识图能力不掉队
它包含了2D工程图和2D装配图。很多同学机械制图学得稀里糊涂，到了实训车间连图纸都看不懂。这套教具的图纸就是最好的教材。大家对照着图纸去认零件、找尺寸、看公差，识图能力自然就上来了。
实训操作中的几点提醒
最后，作为老师，我有几点实训纪律要强调：
第一，拆装前务必先看装配图，搞清楚零件之间的装配关系，不要上来就硬敲硬砸。
第二，注意零件的摆放顺序，拆下来的螺丝、垫片要按顺序放好，养成规范的作业习惯。
第三，组合传动时注意观察，当输入齿轮轴转动时，观察输出齿轮轴的速度变化和滑块的移动方向，把理论课上学到的“传动比”和“螺旋角”概念对应起来。
总的来说，TW-Z41齿轮螺旋机构这个教具，就是连接咱们理论课堂和生产实践的桥梁。希望大家通过反复拆装和联动调试，真正把齿轮螺旋传动这个知识点吃透、练熟。好了，下面大家两人一组，领取工具和TW-Z41教具，开始今天的拆装实训任务！
