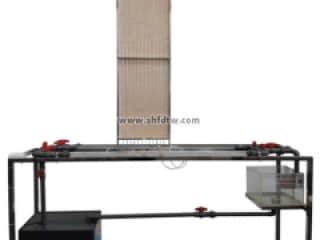

管路串并联实验装置

管路串并联实验装置

型号: TW-LT608
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 6590 个人关注过该产品
TW-LT608管路串并联实验装置

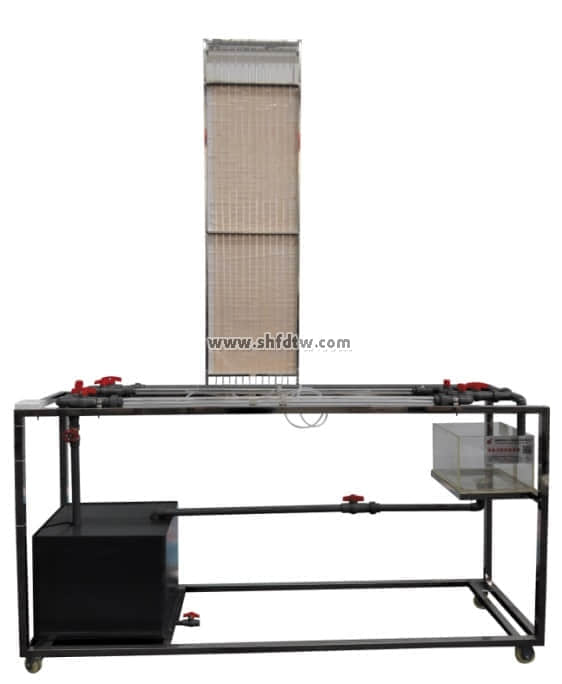

管路串并联实验装置(图1)

实验目的:
1、适合于工程流体力学(水力学)教学实验。
2、可用于测定管路阻抗,验证串、并联管路的流量分配规律。

主要配置:
水泵、测速管、实验管道、蓄水箱、计量槽、秒表、刻度标尺、阀门、测压管、自循环装置、不锈钢框架。

技术参数:
1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:220V/50Hz。可连续操作。
2、静音水泵,流量:20L/min,扬程:15m,功率:200W。
3、实验管道:ф20 mm、ф25 mm、ф32 mm,各1根,长:1000 mm,有机玻璃制作。
4、蓄水箱:容积100L,材质PVC板。
5、计量槽:透明有机玻璃制作,容积10L,带计量刻度。
6、所有阀门均为铜闸阀,可用来进行串联和并联的转换以及流量的调节。
7、测压计由8根直径φ8mm的有机玻璃管固定在测压架上,测压架上粘有标尺方便读数,压差计内的指示液为水,无毒、操作安全。
8、实验所用的流体-水为全循环使用设计,充分节约水资源。
9、框架及台面均为304不锈钢材质,结构紧凑,外形美观,操作方便。
10、外形尺寸:1600×550×2000mm(长×宽×高),框架为可移动式设计,带脚轮及禁锢脚。
