气—液式翅片管换热器实验台

气—液式翅片管换热器实验台

型号: TW-RG715
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 5565 个人关注过该产品
TW-RG715气—液式翅片管换热器实验台

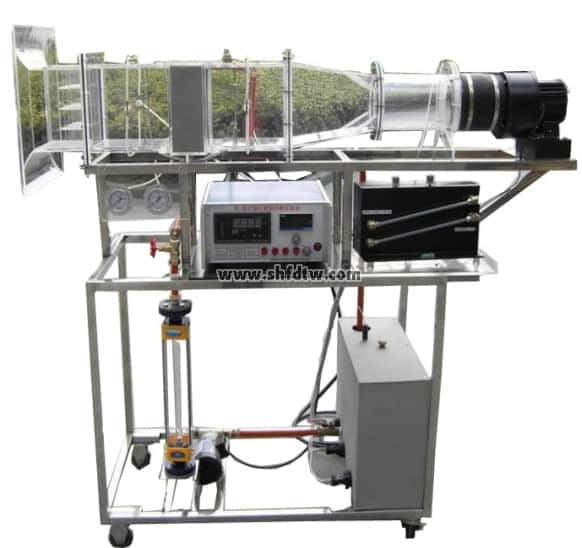

气—液式翅片管换热器实验台(图1)


实验目的:
1、了解翅片管式换热器的结构原理。
2、了解换热器强化传热的基本原理和方法。
3、 掌握换热系数及阻力的测试方法。

主要配置:
循环热水泵,转子流量计,翅片管式换热器,风洞实验段,离心式风机,自动调节风门,笛形管及差压测风速装置,加热由固体调压模块无级调节,控制测试仪表箱,不锈钢加热水箱,温度巡检仪、不锈钢台架及控制屏。

技术参数:
1、输入电源:三相AC380V±10% 50Hz,功率5.5KW。
2、翅片管式换热器,换热面积2.0m2,材质为紫铜管。
3、不锈钢加热水箱,容积60L,加热功率4.0KW。
4、循环热水泵参数:流量:20L/min ,扬程:12m,功率:120W。流量计范围40-400L/h。
5、离心风机参数:风量2000m3/h ,风压1000 Pa,功率750W。
6、实验风道采用透明有机玻璃材质,分为风口段,实验段,测试段等,彼此之间采用法兰螺母连接。
7、温度由高精度温度传感器测量,万能信号输入巡检仪和高精度数字显示表,显示温度、阻力、流速、功率等实验全部测量参数,手动风门调节风量。
8、外形尺寸:2000×500×1500mm,外形为不锈钢可移动支架,带双刹车轮。

TW-RG715/II 气—液式翅片管换热器实验台 48000元

增加带标准信号的多路万能信号输入巡检仪,增加带标准信号的数显电流表电压表,增加文丘里流量计配差压传感器测流量,软件等。
