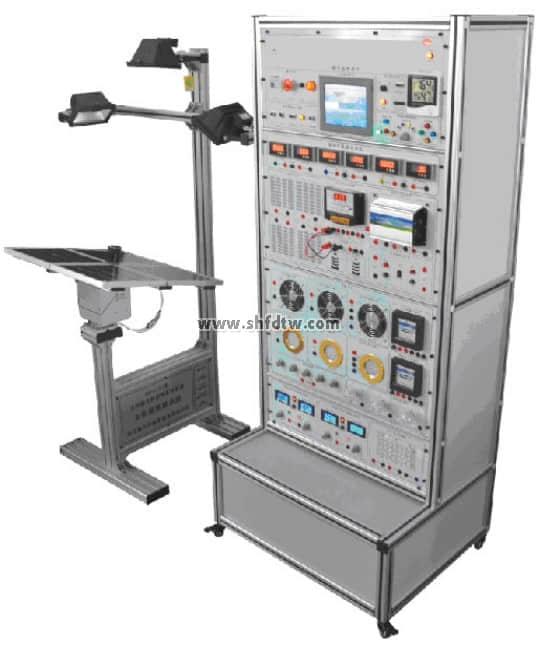

该实验平台应由太阳能电池组件、自动跟踪系统、模拟光源蓄电池组件、环境监测系统、太阳能控制器、太阳能发电逆变系统、太阳能应用负载系统组成，各系统采用模块化设计。

（1）自动跟踪逐日系统，采用光强自动跟踪控制和手动控制两种控制方式，实现太阳能电池板全自动跟踪。

（2）太阳能跟踪系统开放化，提供各种实训，加强学生动手能力。

（3）太阳能电池板工作环境监控，更接近实际工业级运用中太阳能电池板的使用。

（4）采用多块工业级太阳能电池板，可进行串、并联组合，模仿KW级光伏发电系统的太阳能电池板系统组建。

（5）太阳能路灯是目前光伏广泛的应用，专门设计LED节能路灯，可直接用于实验室夜间照明。

（6）全套整体结构采用工业铝型材和双面白高密度板设计。

（7）产品面板采用环氧树脂面板制作，防止长时间变形。

您只要致电：021-55884001（袁经理）

我们可以解答 太阳能光伏发电实验装置（柜式） 的相关疑问！

我们可以帮您推荐符合您要求的 太阳能光伏发电实验装置 相关产品！

找不到所需产品？请点击 产品导航页

当前产品页面地址：http://www.shfdtw.com/productshow-65-2026-1.html

太阳能光伏发电应用平台技术参数

一、太阳能电池板

太阳能电池板采用阵列组装形式，主要采用4块（或更多）小型太阳能电池板组建，可实现太阳能电池板的并接方

式和串接方式，进而提供大电流或大电压的两种太阳能电池板组网方式。

◎ 最大输出功率：4*10W

二、自动跟踪单元

◎ 跟踪方式：双轴全自动跟踪◎ 精度：±0.5° ◎ 水平回转角度：360° ◎ 俯仰角度：180°

三、含有电压表、电流表、温度表及湿度表、时钟、闹钟等

四、蓄电池容量至少10Ah、电压12V

五、环境监测模块技术指标：含有照度计、温度表、湿度表，单片机时钟系统，实现时间的显示和设置

六、8寸触摸屏显示系统状态：

◎太阳能控制器（带报警功能）

◎输入电压、电流、功率的数据显示及动态曲线显示

◎输出电压、电流、功率的数据显示及动态曲线显示

◎单相逆变器：输出电压、电流、功率、用电量的数据显示及动态曲线显示; 输出频率显示

◎蓄电池：电压数据显示及动态曲线显示

◎环境监测：温度、湿度、照度显示

◎光照强度动态曲线显示，自动切换量程：225Lx、2250Lx、22500Lx和225KLx（225000Lx）

七、正弦波逆变器太阳能发电逆变器模块：100w

八、太阳能控制器技术指标：（12V/24V自动切换系统）

1. 具有过充、过放、短路、过载保护、防反接保护等全自动控制各种保护均不损坏器件

2. 控制方式：充电为PWM脉宽调制

控制器主要功能：

◎ 太阳能电池板工作状态（欠压、运行） ◎ 蓄电池工作状态（过充、过放、充电）

◎ 蓄电池电量指示（25%，50%，75%，100%） ◎ 输出模式设置（普通，光控，时控，光控+时控）

◎ 蓄电池充电电流，电压监测。

九、负载单元

◎ DC12V直流负载五组。（感性负载3组，阻性负载2组）

◎ AC220V交流负载四组。（感性负载1组，阻性负载3组）

◎ 0-30V、0-5A的可调恒压恒流稳压电源

◎ 可调电阻箱技术参数：阻值范围：10欧-99.99K

◎ USB接口电压输出：可为电子设备提供5V

可完成实验内容

实验一太阳能电池板特性实验系列

1-1、电池板开路电压测试实验

1-2、电池板短路电流测试实验

1-3、电板I-V特性测试实验

1-4、电池板最大输出功率计算实验

1-5、电池板填充因子计算实验

1-6、电池板转换效率测量实验

1-7、开路电压与相对光强的函数关系

1-8、短路电流与相对光强的函数关系

1-9、电池板P-V特性测试实验

1-10、电池板暗伏安特性测试实验

1-11、组件输出特性测试实验

1-12、串联电阻对填充因子的影响测试

1-13、并联电阻对填充因子的影响测试

1-14、电池光谱特性测试实验

1-15、电池板的串联开路电压测试实验

1-16、电池板的串联短路电流测试实验

1-17、电池板的并联开路电压测试实验

1-18、电池板的并联短路电流测试实验

1-19、负载特性测试实验

实验二太阳能自动跟踪实验系列

2-1、逐日系统原理实验

2-2、太阳光跟踪定位传感器原理实验

2-3、环境对光伏转换影响实验

2-4、跟踪控制器操作实验

2-5、太阳能光控跟踪实验

2-6、太阳能光控-时控跟踪实验

2-7、电池组件环境监测实验

实验三太阳能蓄电池控制器实验系列

3-1、太阳能蓄电池充电控制实验

3-2、控制器充放电保护实验

3-3、蓄电池电压、电流测试实验

3-4、蓄电池电量估测实验

3-5、控制电池电流流入、输出实验

3-6、控制器环境温度测量实验

3-7、控制器光控-时控输出实验

实验四太阳能应用实验系列

4-1、太阳能交、直流风扇实验

4-2、太阳能路灯实验

4-3、太阳能警示灯实验

4-4、太阳能充电器实验

4-5、太阳能可变阻抗负载实验

实验五太阳能负载实验系列

5-1、最大输出电流实验

5-2、最大输出功率实验

5-3、在不同恒压状态下电流特性

5-4、在不同恒流状态下电压特性

实验六太阳能光伏逆变器实验系列

6-1、逆变器的工作原理分析实验

6-2、输出电压、电流测试实验

6-3、最大输出功率的估算实验

6-4、过载或短路保护演示实验

6-5、输入电压防反接演示实验

6-6、输入电压范围测试实验

6-7、转换效率计算实验

所属分类：技术文献

本文标签：1KW 光伏并网发电教 学实训台

本文地址：http://www.shfdtw.com/newsshow-18-222-1.html

1KW 光伏并网发电教 学实训台

一、教学及研究实训项目

1、 光伏阵列能量变换技术实验

实验 1、光伏阵列单元组成原理。

实验 2、阵列汇流与防雷接地接地管网原理。

实验 3、最大功率跟踪器与光伏转换能效测试实验。

实验 4、在不同天气和日照强度下光波对光伏转换效率的测试实 验。

实验 5、在不同季节太阳运轨变换下对光伏能量转换的测试实 验。

实验 6、在不同季节环境温度变换下对光伏能量转换的测试实验。

实验 7、光伏阵列跟踪系统 PLC 编程逻辑控制器技术实验。

实验 8、电子跟踪器有效结合和分离控制方面的比较实验。

2、并网逆变电源技术实验

实验 1、并网逆变电源单元组成原理技术实验。

实验 2、并网逆变器的最大功率跟踪 MPPT 控制方法的比较实验，探讨新方法。

实验 3、光伏同步电源与风电同步电源并网兼容控制技术测试实验。

实验 4、并网逆变器的防孤岛效应瞬间保护技术测试试验。

实验 5、并网逆变电源输出功率与光伏能量变换的实验。

实验 6、并网逆变电源直流输入欠压控制实验。

实验 7、并网逆变电源交流输出波形测试实验。

实验 8、并网逆变器输入功率与输出功率比值效率计算与测试实 验。

3、太阳能控制器技术实验

实验 1、通用型充放电控制器充电、放电、保护、MPPT 控制技术 实验。

实验 2、控制器模拟充电值和放电值保护点测试实验。

 实验 3、控制器户用型和光控型功能模式实验。

实验 4、控制器负载过载和短路保护灵敏度实验。

4、离网逆变电源技术实验

实验 1、离网逆变器逆变基本控制原理实验。

实验 2、离网逆变器输入模拟直流电压电流保护点测试实验。 实验 3、离网逆变器输出交流模拟负载的电压电流测试实验。 实验 4、离网逆变器在不同阻性和感性负载的瞬间启动电流值测试 实验。

实验 5、离网逆变器输入功率与输出功率比值效率计算与测试实 验。

5、并网发电系统监控软件实验

实验 1、在上位软件里查看单站监控项目： 直流电压 VDC、直流电流 A、输入功率 KW 交流电压 VDC、交流电流 A、输出功率 KW

日发电量 KWh、日运行时数 h min、总发电量 KWh、总运行 时数 h。

二、运行技术条件

1、光伏阵列 A+B 输出开路电压 385VDC 。

2、光伏阵列 A+B 输出功率 1100W。

3、并网逆变器输入电压 50～500VDC，功率：1500W。

4、离网逆变器输入电压 50VDC，功率：3000W。

5、MPPT 最大功率跟踪 50～450VDC 。

6、MPPT 效率≥99.5% ,功率因数>0.99

7、★光伏阵列跟踪控制系统，可设置当地的格林威治时间、经度、 纬度等，由西门子 1200 PLC 自动计算 太阳在天球坐标系的轨

迹（提供监控方阵跟踪系统控制组态软件和 PLC 原程序）。

7、1、 整个晚上，跟踪器将保持水平位置。

7、2、早上，当太阳高度角大于 0，跟踪器将回到东方面对太阳， 并且程序控制自动复位。

7、3、中午，电池板到达一天中朝向正南的水平的位置。

7、4、下午，电池板向下向西方向运动。

7、5、 当太阳下山，电池板由西的位置返回到水平的为位置， 停留一整夜。

8、保护功能：防雷、极性反接、短路、漏电、过热、孤岛效应、

过载保护、电网过欠压、 电网过欠频保护、接地故障保护等。

9、充放电控制器与正弦波离网逆变器，通过跳线实验系统配置的 各类离网负载。

10、PC 机监控组态软件显示

A、电站当前发电总 KW、电站当日发电 KWh、电站当月发 电 KWh、二氧化碳减排量、相当植 树数量。

B、直流电压 VDC、直流电流 A、交流电压 VAC、交流电流 A、 交流频率 Hz、故障记录

C、光照度、风速、温度、气压、海拔、经度、纬度、方位角、高 度角、目标角度、反馈脉冲、反馈角。

三、操作数据显示

1、仪表监测：直流电流表、电压表；交流电流表、电压表、方阵 电池温度表、蓄电池容量显示器，逆向电度计量表。 四、试验操作模式

相互跳线链接并显示试验数据。

五、其他

1、系统提供上位机软件 1 套。

2、提供使用手册（含实验指导书）
