TW-BDQ72型 分体式柴油机教学试验台

分体式柴油机教学试验台(图1)

1.发动机参数:4缸、水冷、电喷、直列式、1-3t叉车专用柴油发动机,油箱容积≥8L。

2.实训台装备叉车柴油发动机全套系统,由检测台、移动式主台架、发动机电控单元、冷却系统、供油系统、蓄电池等组成,主台架配备可翻转的底座、自锁减速器、大面积接油盘、移动脚轮。

3.实训台设备包括冷却系统(水箱、散热电子扇等)、进气机构(空滤壳、空气滤清器、进气软管、进气歧管等),排气机构(排气歧管、排气管等),所有的发动机传感器和执行器(水温传感器、喷油器、压力传感器等);

4.试验台可起动发动机,进行运行实验,也可对发动机进行整体拆解,按照拆解和组装工艺标准进行拆装、组装和起动运行。

5.发动机实训台具有动态运行及显示功能,原车仪表、点火锁及相关控制线路,运行过程中实时显示发动机转速、温度、机油压力、油量等参数信息。

6.移动式主台架采用标准型材焊接而成,表面经抛光打磨后进行高温喷塑,耐油耐划耐腐蚀性强,能够稳固安装发动机及其他附属部件,移动式主台架各带万向自锁脚轮装置,方便随时移动。

7.试验台配备有电源总开关、防护网等安全保护装置,方便切断总电源和进行安全防护。

8.配套使用规范、操作注意事项、设备维护方法等。

9.该设备采用  翻新 博世2.8T电控柴油发动机总成(易于拆装)的拆装翻转台架和运行检测控制台两部分组成。拆装翻转台架提供学员进行发动机拆卸和装配实训。装配好发动机后与运行检测控制台对接,可起动运行发动机,检测发动机的装配效果。

10.功能特点

10.1.实训台面板上绘有彩色喷绘电路图,学员可直观对照电路图和电控柴油发动机实物,认识和分析控制系统的工作原理;

10.2.实训台由拆装翻转台架和运行检测控制台两部分组成。

拆装翻转台架由电控柴油发动机总成和可做360度翻转的发动机拆装架组成,运行检测控制台由控制面板、发动机电控单元、冷却系统、供油系统、蓄电池等组成;

10.3.带有减速机的拆装翻转台架可做轴向任意角度的翻转和静止,可方便地进行拆卸和装配实训,底部放置接油盘,便于小零件、水及油的收集,做到三不落地;

运行检测控制台架安装有起动运行发动机所有的部件要素,如电控单元、水箱、油箱和油泵、仪表、点火开关等,与拆装翻转台架进行油路、电路、水路、气路的对接,可运行发动机(加速/减速/怠速工况正常)、检测发动机装配的效果;

10.4.实训台面板上绘有彩色UV平板喷绘电路图,学员可直观对照电路图和发动机实物,认识和分析控制系统的工作原理;

10.5.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色系统电路图,实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、电流、频率信号等;

10.6实训台面板上安装有仪表、燃油压力表、真空压力表,可实时显示发动机转速、喷油压力、进气岐管压力等参数变化;

10.7.实训台安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。

10.8.实训台配备有电源总开关、飞轮防护罩等安装保护装置。

10.9.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

12.基本配置(每套)

序号

名       称

规格型号

单位

数量

(一)运行检测控制台1套

1

检测控制面板

装有各种检测端子以及彩色电路图

(950*900*4mm铝塑板)

1

2

发动机控制电脑(ECU)

原车

1

3

组合仪表

原车

1

4

诊断座

原车

1

5

点火开关

原车

1

6

燃油箱

10L

1

7

燃油泵(含油泵插头)

全新

1

8

水箱及附件

原车

1

9

冷却电子风扇

12V,80W

2

11

蓄电池

12V 65Ah

1

11

继电器

含:起动继电器、油泵继电器、冷却风扇继电器等

1

12

对接线束


1

13

保险丝盒

继电器盒(带保险丝座)整体型

1

14

电源总开关

50A

1

15

移动台架(带自锁脚轮装置,面板柜与底座)

1000*700*1750mm

(长*宽*高)

1

16

故障模拟与排除装置


1

(二)拆装翻转台架1套

1

发动机总成

原车

1

2

进、排气管

原车

1

3

对接线束


1

4

大面积接油盆

约700×650×30mm(长×宽×深)

1

5

拆装翻转架(带自锁脚轮装置)

约1300×600×800mm(长×宽×高),带减速机,可做轴向任意角度的翻转和静止。

1



企业信息

致电:021-55884001(袁经理)

可以为您解答 分体式柴油机教学试验台 的相关疑问!

可以帮您推荐符合您要求的 机械示教陈列柜智能机械陈列实验台机械构造与创新实验注塑冲压模具系列工程制图实验室钳工和焊工实验室数控车铣床电气技能考核数控教学车床.普通机床船舶轮机工程实训过程控制实验室装置 等相关产品!

找不到所需产品?请点击 产品中心

当前产品页面地址:https://www.sh-fdtw.com/product/5676.html

66000.00

热门资讯 更多

模拟电路实验箱(含信号源) 数字电路实验箱 电路实验箱 模拟电路技术实验箱

模拟电路实验箱由铝木合金箱体、高性能线性电源、和实验电路板组成。其中实验电路采用固定功能模块方式,电路原理和元器件符号清晰,实验用元器件可以焊装在线路板的反面,安全可靠,不易损坏,也可以装在线路板的正...

单片机技术实训装置,单片机技术实验装置,单片机实训台

1.该设备用于参加全国职业技能大赛,技术参数要满足技能大赛的标准和要求并且提供相关证书。2.接口电路模块化。每个模块均有两种接线方式,一种为电子连线接法,8位数据总线时还可以用杜邦线排线连接。学生可以...

东风EQ1090透明汽车各部件模型,东风货车教学设备,解放卡车透明教学模型

后桥外形压模而成,内中主减速、差速转动自如,轮毂刹蹄压模成型,刹蹄可调节,前桥轮鼓可调整,转向装置以及电瓶、油箱、水箱,制动管路分布清楚一目了然。电路采用对插件前后分布,灯架、风窗、仪表板、后灯架用透...

综合急救护理训练模拟人

只要一谈到溺水,触电,撞车等突发的事故,连带提到的就必然是徒手心肺复苏练习,其原因在于上面提到的伤者在受到伤害的时候,心肺功能会出现障碍,而且是非常的危险的,救助不及时就会有生命的危险,所以说...

空调电路系统实训台 实验设备 教学仪器装置

示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;UV平板喷绘面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车空调电路系统的工...

比亚迪EHS电混系统 汽车实训平台 比亚迪ehs系统

采用混合动力系统(包括:发动机、发电机和电动机等)总成进行剖面处理,各部件齐全,剖面位置合理,能全面展示混合动力系统内外部结构和部件的运动情况。适用于混合动力汽车动力系统原理和结构教学。

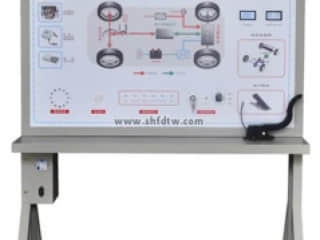

汽车电动动力系统示教板,汽车电动教学设备
