TW-JD35 多功能家用电气控制实训装置

(无线触摸考核型)

多功能家用电气控制实训装置是根据《中华人民共和国教育行业标准-电子技术应用专业仪器设备配备标准》,依照中华人民共和国劳动和社会保障部发布的《家用电子产品维修工职业技能实训和鉴定设备技术规范》,按照职业教育的教学和实训要求而研制的。适合高职院校、职业学校的应用电子技术、家用电器维修、电子电器应用与维修专业等专业的家用电子产品原理与维修的实训教学。

    本实训装置同样适合技工学校、职业培训学校、职教中心、鉴定站/所家电类专业及家电维修工中级、高级技能鉴定考核。

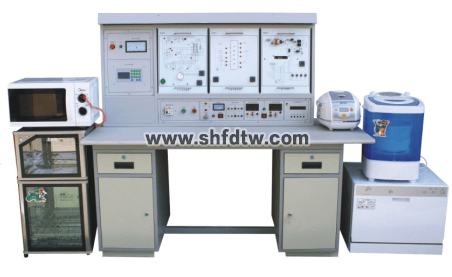

多功能家用电气控制实训装置(无线触摸考核型)(图1)

一、系统特点

1.实训性  本实训装置设计有专门的故障设置区和排故操作单元。教师借助无线考核网络在故障设置区通过开关设置故障;学生通过对故障的分析判断,在排故操作单元上排故借助触摸屏和无线考核网络把答题数据传送给教师,同时可以记录排故次数,具有家用电器的故障维修考核功能。

2.配套性 本装置综合了机电类、电热类、电磁类各种常用家电电气控制实训项目,能满足各类学校的相应课程的实训教学目标。装置采用挂件式模块化结构,从电源到电气控制挂件、挂件到实物模型之间连接采用专用导线连接,配套部件的性能、规格等均密切结合实训的需要,加上详尽的实训指导书完全满足实训内容要求。

3.实用性  根据岗位技能要求,设置典型随机故障点,并在敞开式面板上有完整的信号线路图、测试点、调整点,从实训内容、要求及知识点,仪器配置,实训考核步骤、实训数据、结果都做了精心设计,完成学生对认知、安装、调试、维修等多种技能的实训。

4.配套性  能满足各类学校的相应课程的实训教学目标,从电源到模块、模块到模块及其它各实训部件之间连接专用导线配套齐全,配套部件的性能、规格等均密切结合实训的需要,加上详尽的实训指导书完全满足实训内容要求。

二、技术性能

1.输入电源:单相三线~220V±10%  50Hz

2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m

3.整机容量:<1.5kVA

4.安全保护:动作电流≤30mA、动作时间≤0.1s

三、系统组成

本实验装置是由实训台和实训挂件两部分组成

1、实训台(铝合金框架结构,高密度耐磨桌面板)

   可通过启动、停止按钮进行电源总控,配有定时器兼报警记录仪,能够设置考核时间并记录误操作断电次数;并有0~200V直流电压表和0~200mA电流表各一路,方便检测各实训电路中的电压及电流变化。

1.1实训电源:

交流电源:220V 50Hz(带有过流保护)

直流电源:直流0~30V连续可调一路(并配有电压显示)、直流5V、12V固定电源各一路

1.2无线智能考核系统:

该智能考核系统采用新型无线网络联网,无需交换机、网线等,通信稳定、便捷。主要由教师机、智能实训考核板(内置式)、智能实训考核系统软件组成,并配有智能答题器。答题器是由240×128点阵蓝底背光液晶触摸显示屏、触摸屏、微处理器、存储器、通信模块组成。该系统可通过键盘或教师机进行故障设置,学生在实训台的电路上进行故障检测,考核系统可实现功能:能实现设备的自动监测和识别,能再现对实训台进行故障设置和排除并统计故障点误排次数,具有发卷功能,具有提交功能,具有个人登录密码设置功能,具有打印功能,具有答题次数限制功能。

2、实训挂件(铁质双层亚光密纹喷塑结构,铝面板)(实验台操作面板为铝面板)

实训挂件由电子电风扇、微电脑控制电饭锅、微波炉、全自动洗衣机、电烤箱、消毒柜等组成。挂件均可设置故障点、完成排除故障等实训内容。

2.1电子电风扇

采用电子控制电风扇为实训模型,手控、遥控、定时三种控制方式,包括风量调节和电源开关、定时器、红外遥控接收器以及各种功能指示灯单元,配有扇叶、扇头、调速器实训实物,适用《新型电风扇原理与维修》课程的实训考核。

2.2微电脑控制电饭锅

采用名牌苏泊尔的CFXB40F-C10-85(CFXB40FZ12A-85)型微电脑控制电饭锅为实训模型,实施强电弱电分离,安全可靠。将主控板扩大为开放式面板,包括微电脑控制器、温度传感器、电压检测、电源保护、定时控制、LCD显示单元,配有加热实训实物,适合《电热电动器具原理与维修》课程的实训考核。

2.3微波炉

采用名牌格兰仕G8023CTL-K3(G80F23CN1L-SD)型微波炉为实训模型,实施强电弱电分离,安全可靠。将主控板扩大为开放式面板,包括高压电路、低压电路、磁控管、定时器、联锁开关、功率分配器单元,适合《家用微波炉的原理与维修》课程的实训考核。

2.4全自动洗衣机

采用名牌海尔的XGB50-M928(XQB60-M918)型波轮式洗衣机为实训模型,实施强电弱电分离,安全可靠。包括水位检测、电磁阀控制电路、电机控制单元、集成电路自动控制处理单元组成,其中集成电路采用单片机控制,且需对外开放,并提供洗衣机运行程序;该设备可通过按键切换,能够分别在有水和无水的状态下运行。适合《全自动洗衣机故障检修技术》课程的实训考核。

2.5电烤箱

    采用名牌长帝CRDF-25 30L 为实训模型,实施强电弱电分离,安全可靠。包括箱体、箱门、电热元件、控温与定时装置组成。

2.6消毒柜:

    采用科荣ZTP83C清毒柜为实训模型,实施强电弱电分离,安全可靠。包括柜体、柜门、高温加热电路、臭氧发生电路、紫外产生电路等组成。

四、可进行的实训项目

    可开设电子电风扇、微电脑控制电饭锅、微波炉、全自动洗衣机、电烤箱、消毒柜常用家电结构拆卸分析、元器件识别检测、常见典型故障分析排除等实训项目

1、洗衣机

1.1.全自动洗衣机常用元器件、传感器及控制芯片的认识和检测

1.2.全自动洗衣机机械结构的认识及拆装

1.3.进水、排水常见故障的维修

1.4.洗涤、脱水常见故障的维修

1.5.全自动洗衣机程控器的检测

1.6.电机及电机控制故障的维修

1.7.机械传动系统的常见故障及检修

1.8.集成控制电路检测和故障分析排除

1.9.漏电安全防护报警系统故障分析和排除

2、电饭煲

2.1.微电脑控制电饭锅常用元器件、控制芯片、显示器件的认识与检测

2.2.微电脑控制电饭锅结构的认识及拆装

2.3.微电脑控制电饭锅能量转化,温度传导的工作原理

2.4.微电脑控制电饭锅加热,保温相互转换及工作原理

2.5.微电脑控制电饭锅定时加热,煮饭,保温的设定及工作原理

2.6.微电脑控制电饭锅的常见故障及维修

2.7.微电脑控制电饭锅控制电路常见故障的检测及维修

3、微波炉

3.1.微波炉主要元器件、控制芯片、显示器件的认识与检测

3.2.微波炉结构的认识及拆装

3.3.微波炉加热的原理分析及实物演示

3.4.微波炉微波产生电路的常见故障及检测维修

3.5.微波炉控制电路及定时电路常见故障与检测维修

3.6.微波炉电压转换电路的常见故障及检测维修

3.7.微波炉保护装置的检测与维修

3.8.微波炉常见故障的检测及维修

4、电子电风扇

4.1.电子电风扇主要器件的认识与检测

4.2.电子电风扇结构的认识与拆装

4.3.电子电风扇控制电路分析

4.4.电子电风扇电源故障分析与检测维修

4.5.电子电风扇遥控功能电路故障分析与检测维修

4.6.电子电风扇风速控制电路故障分析与检测维修

4.7.电子电风扇高速风控制电路故障分析与检测维修

4.8.电子电风扇低速风控制电路故障分析与检测维修

5、电烤箱

5.1.电烤箱常见元器件,及控制芯片的认识和检测

5.2.电烤箱机械结构的认识及拆装

5.3.温控器部分故障的分析和排除

5.4.定时控制电路故障的分析和排除

5.5.内胆故障的分析和排除

5.6.集成控制电路检测和故障分析排除

6、消毒柜

6.1. 消毒柜主要元器件,控制芯片,显示器件的认识与检测

6.2. 消毒柜结构的认识及拆装

6.3. 消毒柜的原理分析及实物演示

6.4. 消毒柜电路的常见故障及检测维修
