TW-X49型AI人工智能综合实验箱
产品简介:
TW-X49型AI人工智能综合实验箱是软/硬件一体的面向AI人工智能方向的实训系统,融合边缘计算,人脸识别,机器视觉,文本/证件识别,语音识别诸多AI技术,同时引入物联网传感器,无线网络知识点,是一套AI人工智能+物联网综合型实验系统。
该款实验箱由具有边缘计算能力的单板计算机,高清晰画质视频采集器,拾音器,本地显示器,操控端口,物联网基础部件组成,完整布署在实验箱里,配套实验教程和实训所需的辅件。
该款实验箱是针对新工科“人工智能”专业研发的,具备创新,先进,实践性强等特点,适用于人工智能,计算机,电子,信息工程,自动化等相关专业。
特点:该系统引入科大讯飞语音技术,百度AI OCR技术,可运行在边缘计算机上
实现通用文字识别,证件/票据识别,语音识别等AI应用,比如身份证识别,户照,银行卡,营业执照,车牌,驾驶证/行驶证的识别。
AI人工智能+物联网“双核”组合
提供物联网传感器,无线网络模块,NB-IoT模块,与边缘计算机,AI人工智能部件,构成AI人工智能和物联网的融合,且支持与阿里云的链接,支持使用者进行AI人工智能物联网的应用扩展开发。
基于安卓系统的AI人脸识别技术
提供人脸识别的开源安卓工程包,实现静态,动态下的人脸特征采集,特征分析,对比等人脸识别功能。
AI人工智能+物联网“双核”组合
基于ARM架构Cotex-A72六核处理器,内建强大视频处理引擎Mail-T864 GPU, 完美支持H.265/H.264视频解码,支持大数据处理,流畅运行AI应用软件。

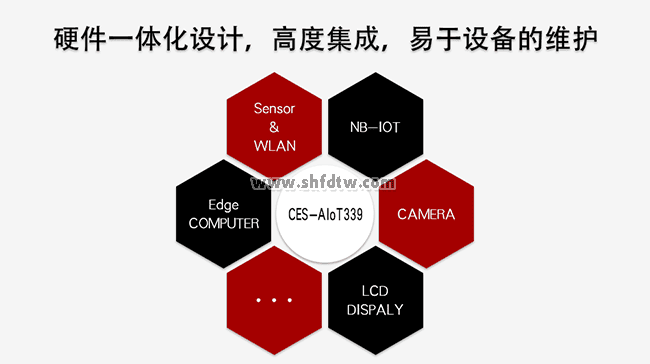

硬件一体化设计,高度集成,易于设备的维护
实验所用到的硬件,均布署在实验主板上,一对N供电模式,各单元相互独立,模块化设计。

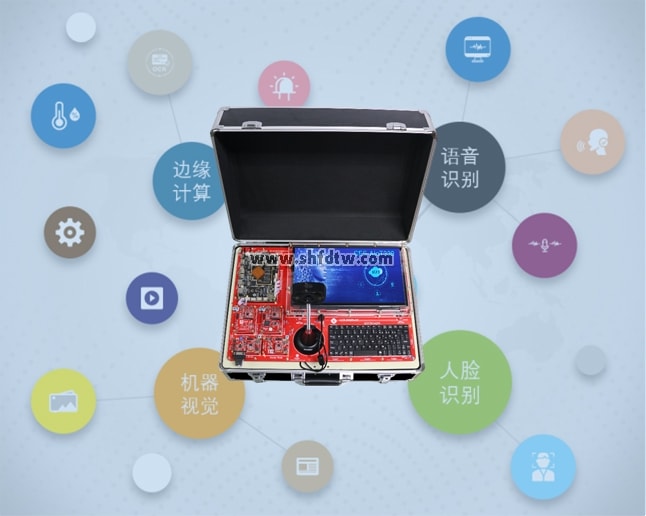

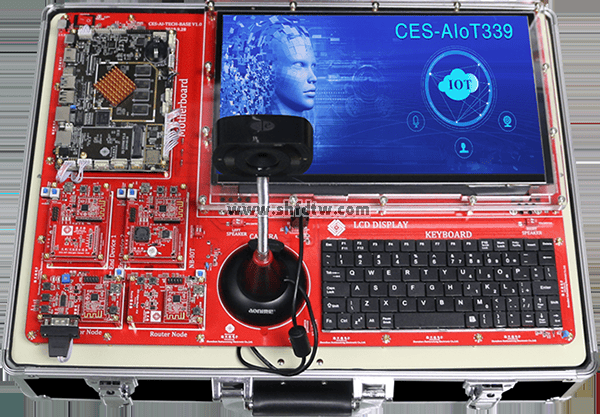

产品图:
示例图:

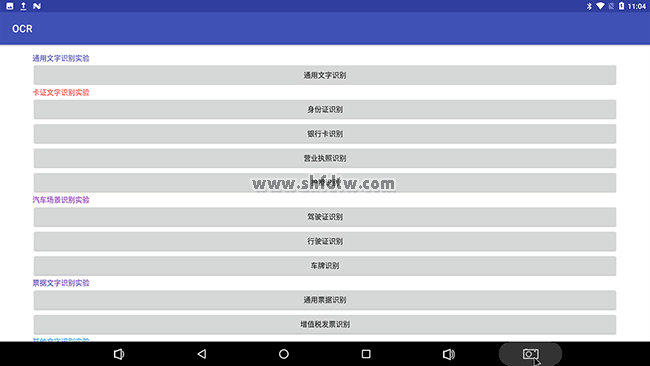

【OCR】

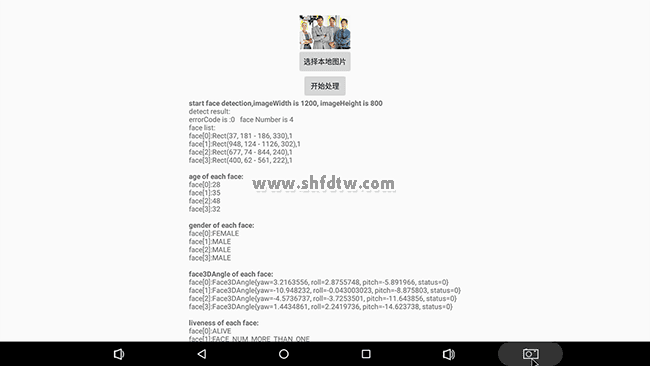

【图片中的人脸属性检测】
技术参数:
1.实验主板:
划分边缘计算机,音视频采集,物联网(无线温湿度传感器,无线模拟照明灯,无线路由器,无线协调器),操控键盘,人机交互显示,以及音频输出。
实验箱外尺寸:512*374*218mm
1. 边缘计算机:
处理器 | ARM架构Cortex-A72六核处理器 |
GPU | 内置Mail-T864, 支持4K, H.265视频解码 |
内存 | 4GB DDRIII |
存储器 | 16GB eMMC Nand Flash |
USB | 支持USB3.0和USB2.0, 提供Type-C接口 |
UART | 支持RS232和TTL格式 |
网络 | 支持千兆以太网,802.11 b/g/n WiFi, BT4.0 提供Mini-PCIe卡座,SIM卡座 |
2. 音视频采集器:
像素 | FHD 1080P人像采集摄像头 |
视觉 | 360度视角调整 |
拾音器 | 内置全指向麦克风,支持4米拾音半径 |
对焦方式 | AF自动调焦 |
夜视 | 支持LED补光夜视灯,带开关键 |
材质 | 钛合金/PVC |
3. 物联网:
无线协调器 | 由射频板,底板构成,通过通用2.0mm排针连接 射频板基于TI公司CC2530射频芯片,支持2.4GHz IEEE802.15.4协议标准 采用PCB阻抗匹配天线,增益3dB,空旷通信距离200米 支持电池,USB多种供电 与上位机通信:RS232串口通信,双向通信 实现对无线网络中的传感器的数据接收,以及指令发送。 |
无线中继器 | 由射频板,底板构成,通过通用2.0mm排针连接 射频板基于TI公司CC2530射频芯片,支持2.4GHz IEEE802.15.4协议标准 采用PCB阻抗匹配天线,增益3dB,空旷通信距离200米 支持电池,USB多种供电 实现对无线网络中的节点和协调器间的数据传输。 |
无线温湿度模块 | 由射频板,温湿度板,底板构成,射频板与温湿度板通过通用排针与底板连接 温湿度传感器为全量程标定,数字输出 温度可测量范围:-40摄氏度 - 123摄氏度 湿度可测量范围:0 – 100%RH 射频板采用PCB阻抗匹配天线,增益3dB,空旷通信距离200米 模块支持电池,USB多种供电 |
无线模拟照明灯 | 由射频板,模拟照明灯模块,底板构成,射频板与温湿度板通过通用排针与底板连接 通信方式: Zigbee 射频板采用PCB阻抗匹配天线,增益3dB,空旷通信距离200米 模块支持电池,USB多种供电 |
NB-IOT开发包 | |
软件 | 实现本地数据上传到华为云,支持本地和移动端的数据查看 |
硬件 | 基于NB-IoT无线通信模块,支持B3/B5/B28频段 |
支持电信/移动/联通物联网卡 | |
支持1.8V/3.0V外部USIM卡 | |
配ON/OFF电源开关,NB-IoT复位键 | |
通信接口:USB | |
无线发射功率:23dBm |
4. 操控及显示:
操控 | 电脑全键盘,电容触摸两种方式 |
显示 | 13.3英寸1920*1080高清屏 |
实验项目:
第一章: AI人工智能综合实验箱的认识 | 1.1 实验箱的功能及特点 1.2 实验箱的规格及参数 |
第二章: 开发系统的基础实验 | 实验一 Android系统的安装实验 实验二 初识Android系统 实验三 修改开机Logo实验 实验四 HelloAndroid应用实验 实验五 应用布局(Layout)实验 实验六 常用控件的使用实验(一) 实验七 常用控件的使用实验(二) 实验八 常用控件的使用实验(三) 实验九 Intent和Activity使用及实例 实验十 Toast和Notification的使用实验 实验十一 Broadcast的使用实验 实验十二 ListView的使用及实例 实验十三 SharedPreferences应用实验 |
第三章: 开发系统的进阶实验 | 实验十四 SQL数据库的操作实验 实验十五 Service服务器使用实验 实验十六 控制LED灯应用实验 实验十七 与PC串口通信实验 |
第四章: AI人工智能实验案例 | 实验一 基于深度学习的人脸识别实验 实验二 基于AI技术的身份证识别实验 实验三 基于AI技术的机器视觉实验 实验四 基于AI技术的在线/离线语音识别实验 实验五 基于AI技术的在线语音控制/合成实验 实验六 基于AI技术的在线通用/卡证文字识别实验 实验七 基于AI技术的在线汽车场景识别实验 实验八 基于AI技术的在线票据文本识别实验 实验九 基于AI技术的图片人脸特征检测实验 实验十 基于AI技术的视频人脸特征检测实验 实验十一 基于AI技术的静态人脸对比实验 实验十二 基于AI技术的动态人脸检索实验 实验十三 基于AI技术的批量人脸注册及管理实验 |
第五章: AI+物联网云综合实验 | 实验一 基于边缘计算机的物联网无线组网实验 实验二 基于边缘计算机的温度/湿度数据采集实验 实验三 基于无线网络模拟照明灯的控制实验 实验四 基于NB-IOT技术的本地数据上传华为云实验 实验五 PC端传感器数据监测实验 实验六 移动端传感器数据监测实验 实验七 语音控制物联网模拟照明灯实验 实验八 模拟人脸识别闸机系统实验 |
产品配置清单:
| 用户光盘 |
| 无线协调器 | |
| 实验教程 |
| 无线路由器 | |
| 串口线 (用于采集传感器数据) |
| 无线传感器(温湿度) | |
| 网线 |
| 无线传感器(LED照明) | |
| USB(TYPE-C)线 |
| NB-IOT开发板 | |
| 音视频采集器 |
| NB-IOT专用4G卡 | |
| 电源适配器 |
| 主板天线 | |
| 操作全键盘 |
| 4G模块(选配) | |
| 13.3英寸 电容式触摸液晶屏 |
| TF card(选配) |
