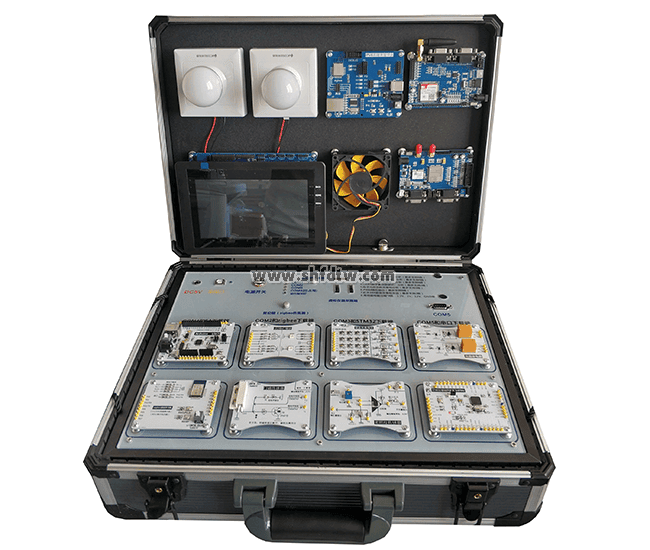

NewIOT物联网技术综合实训实验箱
平台尺寸：415*315*50mm
NewIOT平台简介
NewIOT物联网综合实验平台是一款面向电子信息、计算机及物联网专业的教学实验实训设备,主要由实验平台、实验模块、实验软件、云平台、实验开发工具及电子实训指导书六部分组成，实验平台配置高性能的主板及各种拓展接口，并多达几十种物联网模块和传感器模块可供选择，模块均采用磁吸式接口设计，直接吸附到实验平台对应插槽内即可直接使用，无需额外接线，学生可以任意搭接模块进行实验，完成物联网基础知识学习以及复杂的多模块联网实验，拓展性强。
NewIOT物联网综合实验平台实验系统资源丰富，覆盖几十种课程实验，可完成51单片机技术、嵌入式系统、RFID技术、ZigBee技术、射频识别技术、无线通讯技术、互联网技术、传感器技术、数据采集技术、无线传感器网络技术、智能小车控制、智能机械臂控制、电路设计、集成电路技术、电子技术应用等诸多课程的实验实训，课程实验提供开放的软件及硬件资源，着重培养学生的实际动手能力与编程能力，可实现教学、科研、学生毕业设计等相关物联网课题。
NewIOT平台可拓展性较强，搭配对应的实训模块，可完成智慧农业实训、智能家居实训、智能交通实训、智慧医疗实训、智慧城市实训、智慧养老看护实训、车联网实训、智能安防门禁实训等诸多应用实训。
NewIOT平台特点：
实验平台采用一体式供电结构，整个实验平台只需连接一根电源线即可，省去繁杂的接线工作，便于学生使用操作；
内置USB串口服务器设备, 通过 1 路 USB虚拟以太网网卡，网卡根据端口虚拟出不同的串口，最多可拓展8路串口接口，多路串口可以更好的实现数据的透明化，让学生可以分步式的进行数据的采集和设备的检修，进行数据传输时，模块无需单独连接数据线，极大的节省接线带来的问题，专心去做物联网关键技术的学习。
实验平台提供5V供电接口、以太网口、USB接口、J-link下载接口、CC-debug下载接口、单片机下载口、RS232/RS485串口,接口丰富，便于拓展；
实验平台具备8个通用实验模块插槽，所有实验插槽均可进行磁吸式连接，并且集成防短路设计，支持至多8个模块的联动实验，可在单个知识点学习的基础上，进行多模块综合应用实验，可完成无线传感网络实验等多种复杂的综合联网实验；
实验平台提供了主板复位键以及ZigBee仿真器复位键，当通讯或仿真调试出现混乱时，只需用按下复位键即可恢复初始状；
实验平台还集成了虚拟仪器采集接口，便于物联网实验中的数据分析；
实验平台上每个COM端对应一盏指示灯,COM1-COM4模块正常工作时,指示灯闪烁，另外配有主板电源指示灯，实验平台正常运行时，指示灯常亮；

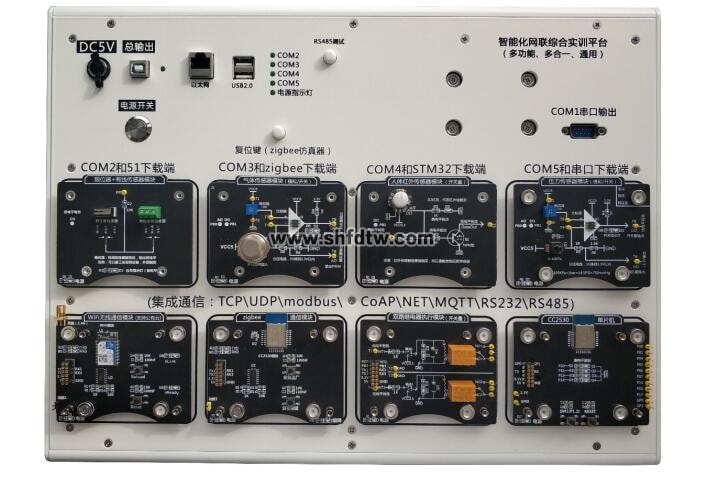

NewIOT实验平台参数：
序号 | 名称 | 详情 |
1 | 总电源 | 配有DC5—12V电源接口，常规弱电供电，保证实验设备的用电安全; |
2 | USB接口 | 提供8路串口、ZigBee仿真器、ARM仿真器、单片机仿真器、485通信接口、TCP/IP云端通信接口等多种数据接口； |
3 | 总电源开关 | NewIOT实验平台主电源开关，带电源指示灯; |
4 | RS485接口/RS232接口 | 用于外接工业物联网设备/云平台采集设备/智能触摸屏网关; |
5 | 虚拟仪器接口 | 分析仪供电及数据传输接口,便于物联网实验中的数据分析,结合虚拟仪器采集模块，可以在上位机软件端对硬件IIC、SPI、uart、ADC、PWM等数据的采集和图形化的展示，让学生可以更直观的学习相关知识; |
6 | 功能按键 | 包括电源按键、ZigBee仿真器复位按键及主板复位按键; |
7 | LED 指示灯 | 4个COM端指示灯和1个主板运行指示灯; |
8 | 物联网模块插槽 | 采用磁吸形式，并且加入防短路设计，模块吸附后即可直接使用，不必担心短路和烧毁模块风险，各个模块之间可以进行磁吸联接（即搭积木式形式），方便进行基础性教学。 |
9 | 尺寸 | 415*310*50mm |
10 | 重量 | 2.5kg |

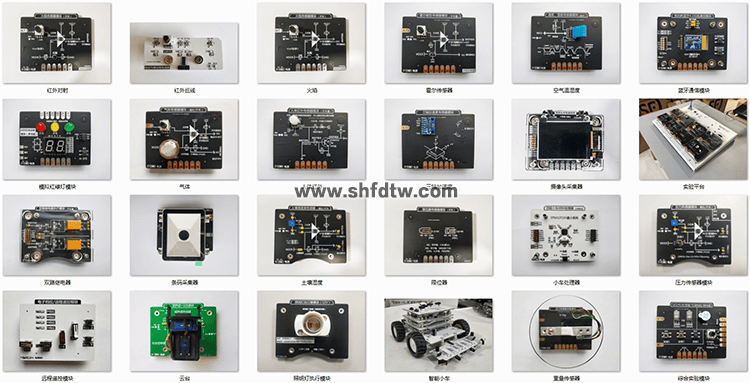

NewIOT实验模块：
采用磁吸式可拆卸结构，集成防呆设计，避免短路；
可以无缝吸附到NewIOT实验平台插槽内，插槽集成供电与数据传输功能，无需单独外接电源及数据线；

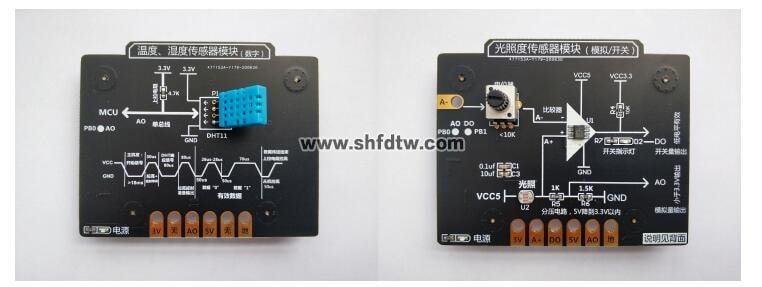

实验模块表面集成电路图（下图），便于学生更直观的了解元器件的组成及模块的运行原理；

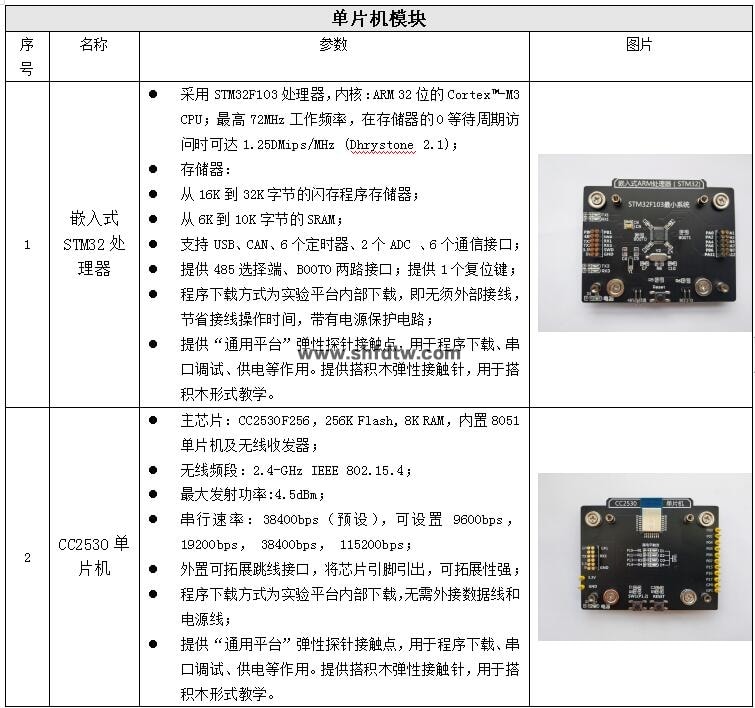

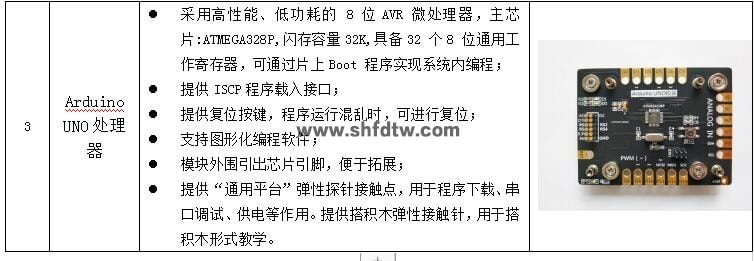

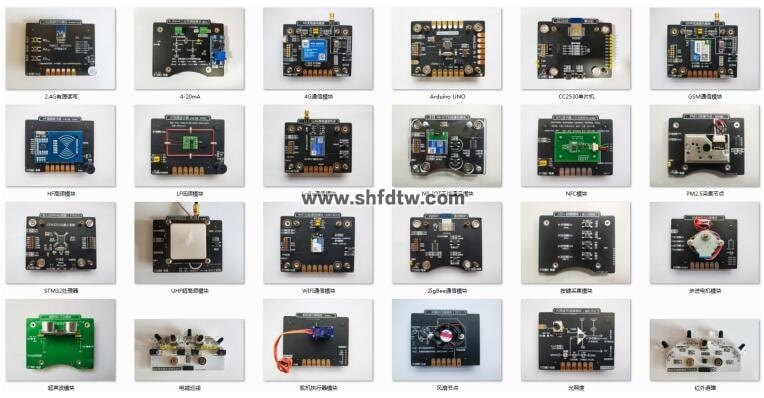

单片机模块可选：嵌入式STM32单片机、CC2530单片机、Arduino UNO处理器模块；

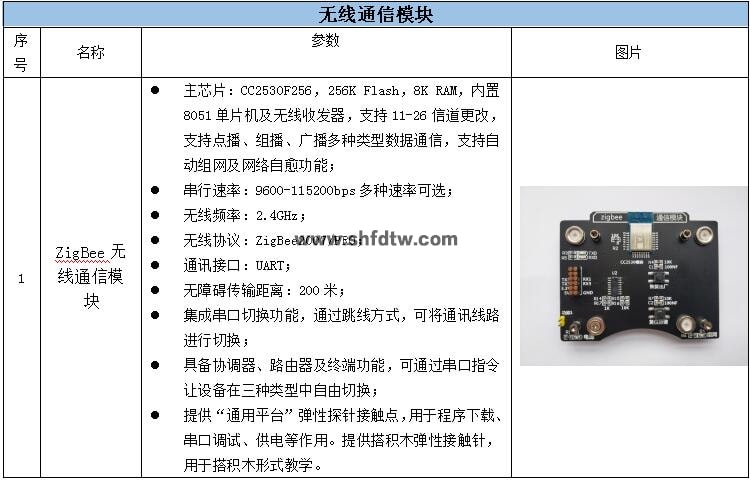

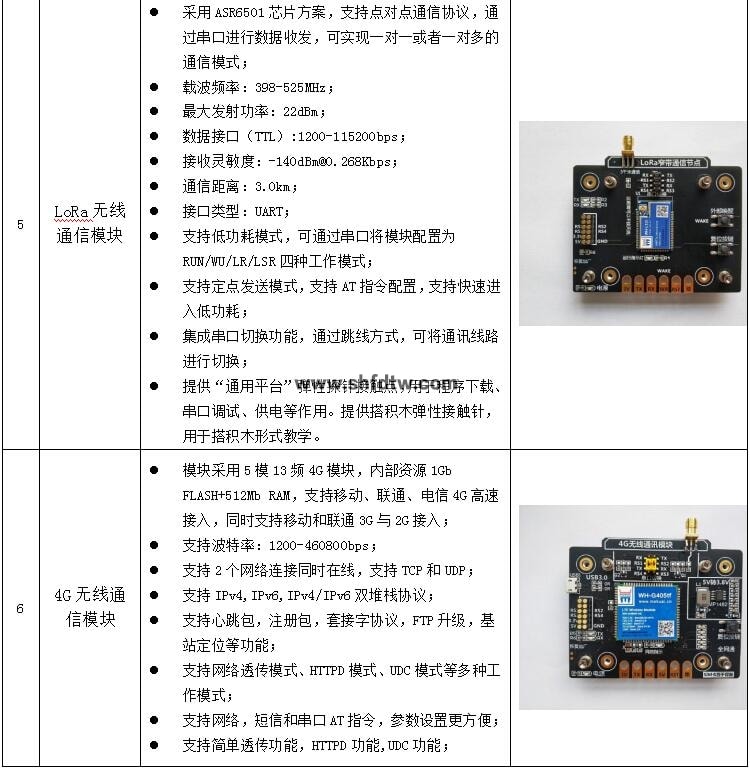

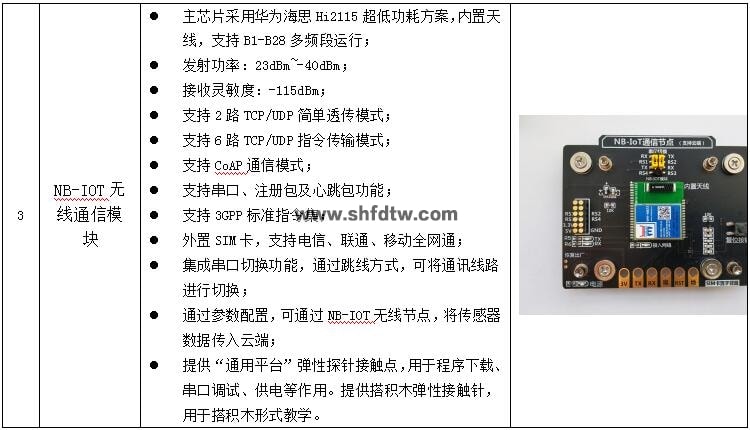

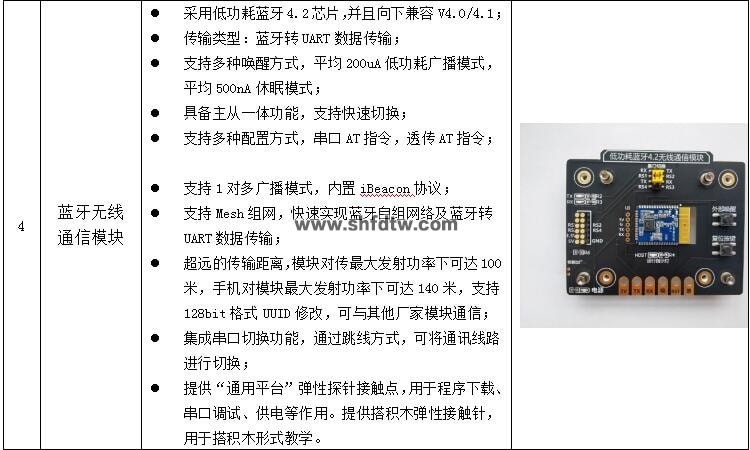

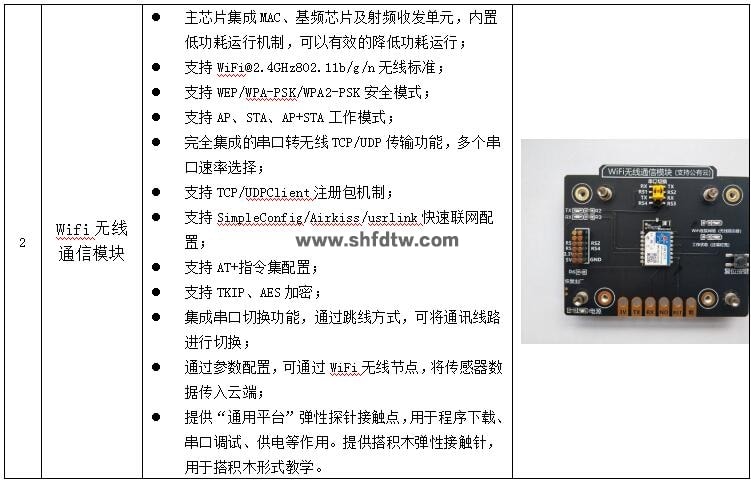

无线通讯模块可选：ZigBee通信模块、WIFI通信模块、蓝牙通信模块、4G通信模块、NB-IOT通信模块、LoRa通信模块等；

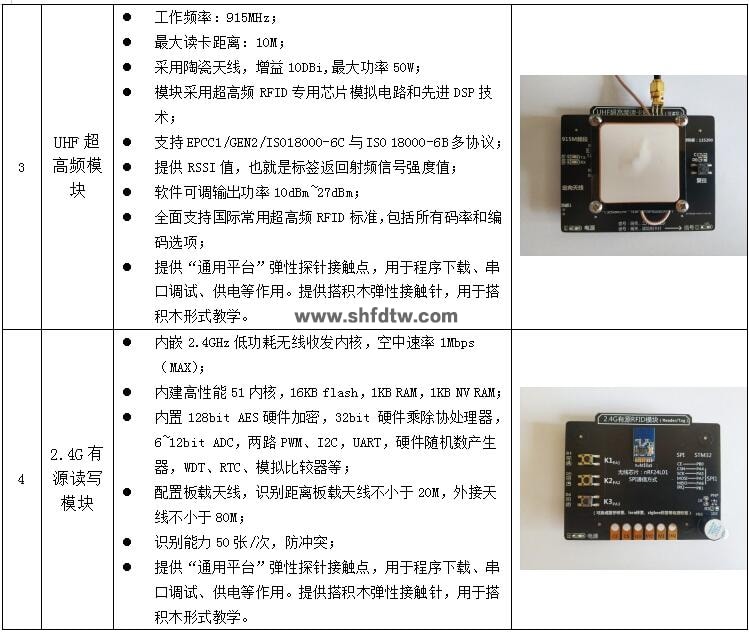

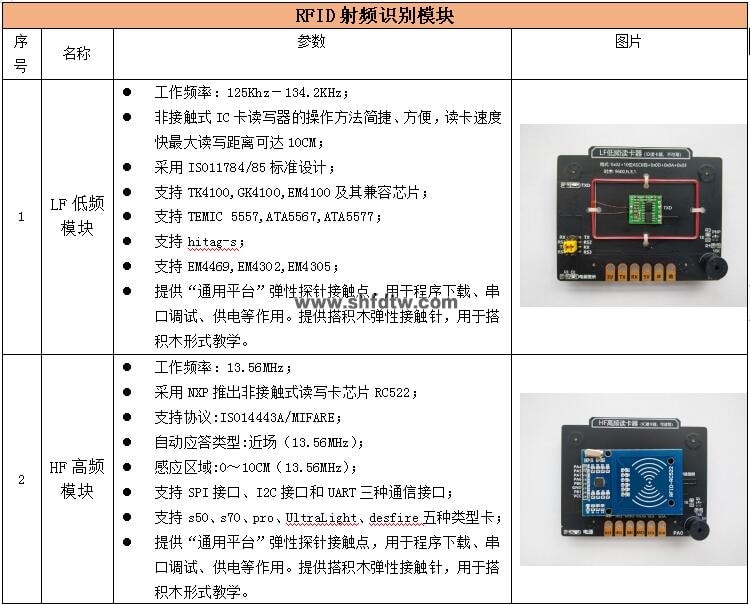

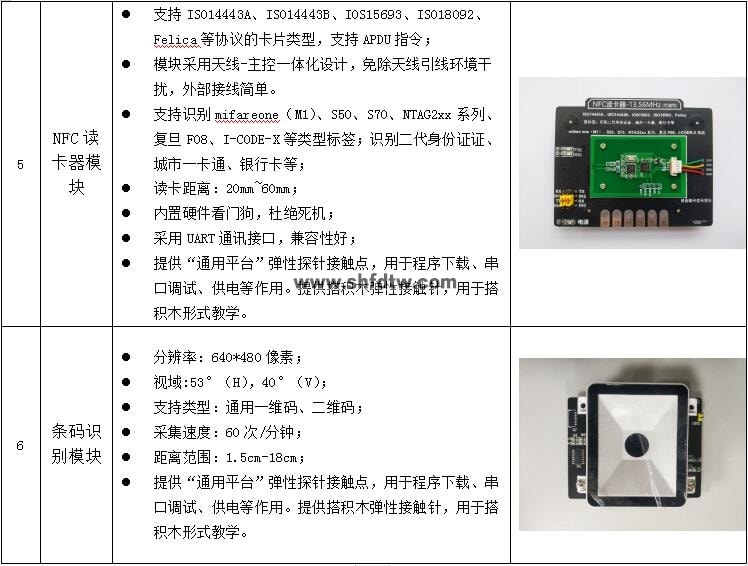

射频识别模块可选：LF低频（125k）、HF高频(13.65M)、UHF超高频(900M)、2.4G有源读写、NFC读卡器、条码识别模块等；

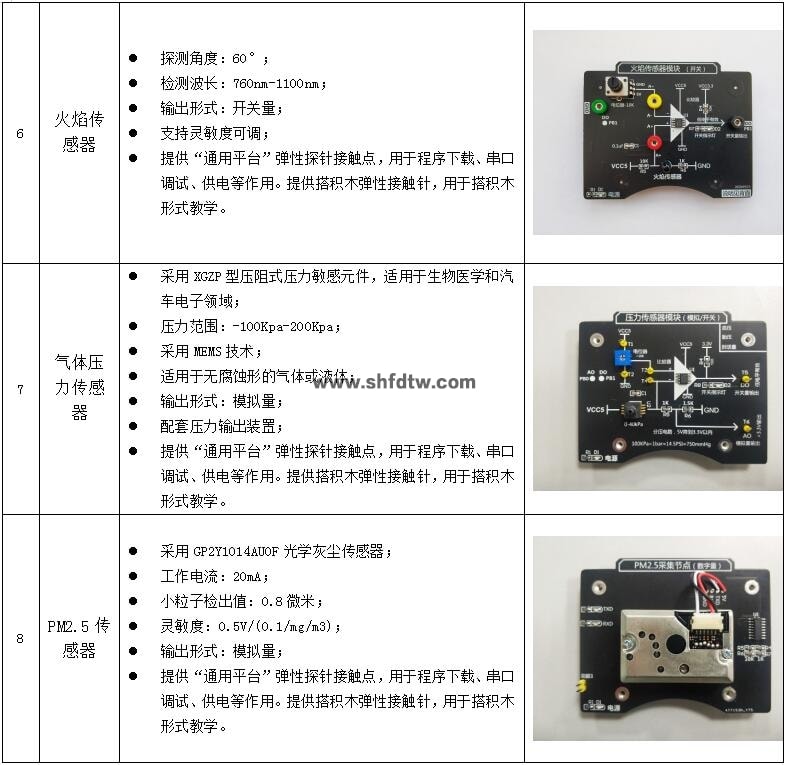

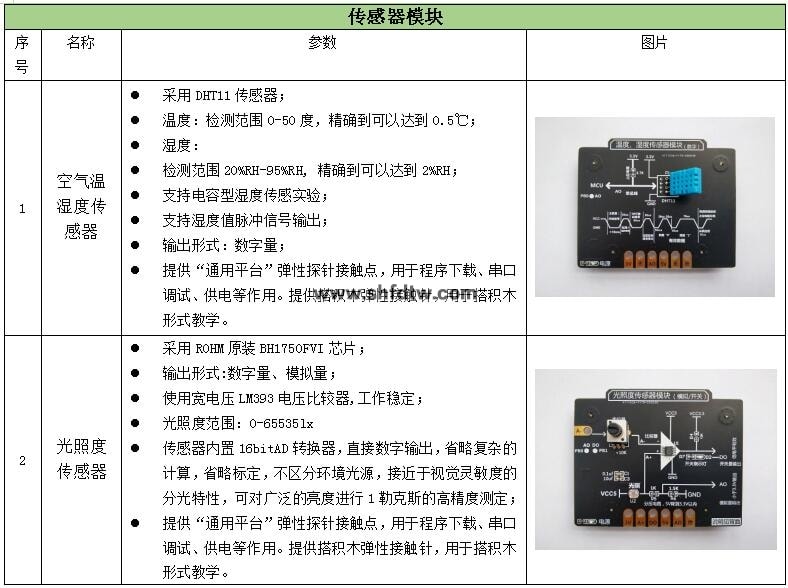

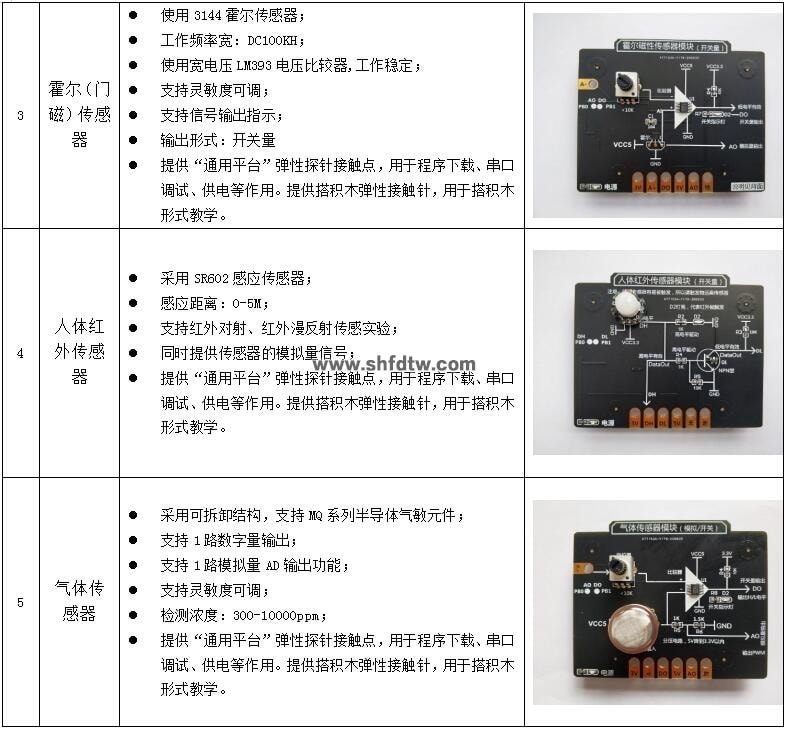

传感器模块可选：提供温湿度、光照、霍尔（门磁）、人体红外、气体、火焰、气体压力、PM2.5、红外对射、土壤湿度、距离感应、超声波、三轴加速度、重量、PH值、电导率、二氧化碳、红外测温、限位器等多种传感器；
执行器模块可选：双路继电器、舵机、步进电机、云台控制器、风扇节点、模拟空调节点、窗帘执行器、LED灯光节点、水泵节点、喷雾器节点等多种执行器；
智能小车套件可选：智能四驱小车、嵌入式处理器、三种传感器（红外避障、红外巡线、电磁巡线）人工智能摄像采集模块、红绿灯模拟器模块、远程遥控模块等；
其他实验模块可选：智能语音播报节点、按键采集模块、嵌入式开发主板、虚拟仪器模组、云平台等

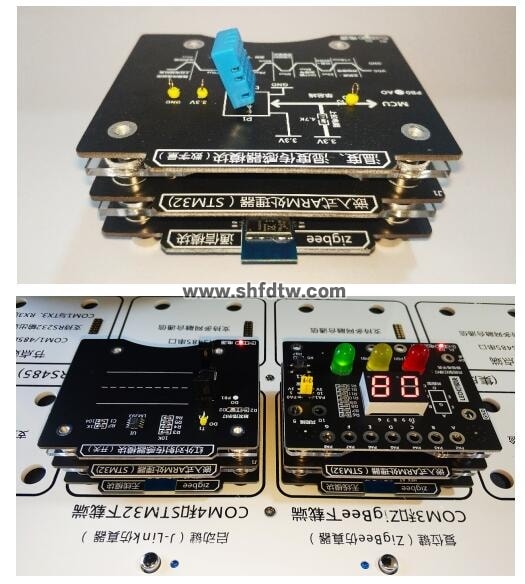

模块均采用磁吸式接口设计+搭积木式结构，集成标准的12路弹性插针，可以实现供电、仿真调试、数据通信、IO口拓展等功能，同时支持搭积木式的多级磁吸联接，通过弹性插针即可通信，无须外接跳线，通过模块相互搭积木，组成一套完整的物联网系统，如：STM32处理器+ZigBee无线模块+传感器模块（3层垂直积木，无须额外接线），可拓展性强，如下图所示：
模块升级：更新新物联网模块时，保证可以与NewIOT实验平台无缝连接，避免重复购买造成浪费；
NewIOT实验平台配置清单：
（标配）NewIOT物联网通用实验平台（1台）；
（标配）基础实验模块：ZigBee网关模块（1个）、ZigBee节点模块（3个）、WIFI模块（1个）、NB-IOT模块（1个）、STM32模块（4个）；
（标配）传感器/执行器模块：提供温湿度、光照、霍尔、人体红外、气体、红外对射、重量、双路继电器、风扇、舵机执行器模块10种配套模组；
（选配）单片机模块：CC2530单片机（2个）、Arduino UNO处理器模块（1个）及其配套资料；
（选配）通信模块：蓝牙模块（2个）、Lora模块（2个）、4G模块（1个）及其配套资料；
（选配）传感器模块：火焰、气体压力、PM2.5、土壤湿度、距离感应、超声波、加速度、PH值、电导率、二氧化碳、红外测温传感器及其配套资料；
（选配）执行器模块：步进电机、云台控制、模拟空调节点、窗帘执行器、LED灯光节点、水泵节点、喷雾器节点及其配套资料；
（选配）其他实验模块：智能语音播报节点（1个）、按键采集模块（1个）、嵌入式开发主板（1套）、虚拟仪器模组（1套）及其配套资料；
（选配）智能小车模组：智能四驱小车（1台）、嵌入式处理器模块（1个）、自动驾驶碰撞预警传感器（1个）、自动驾驶红外巡线传感器（1个）、自动驾驶磁性巡线传感器（1个）、人工智能摄像采集模块（1个）、红绿灯模拟器模块（1个）、远程遥控模块（1个）；
（选配）RFID 射频识别模组：125K（LF低频读卡器*1）、13.56M（HF 高频读卡器*1）、900M（UHF 超高频读卡器*1）、2.4G（有源RFID*2）、NFC 读卡器（1个）、条码采集节点（1个），提供源码、DEMO 例程、智能门禁等演示软件；
（选配）工业云平台：可通过多种通讯方式，如: 5G（NB-IOT）、4G、GSM（2.5G）、WiFi等，将工业上传统硬件（包括教学传感器模块）接入云端，实现对工业生产环境数据的全面监控，支持云组态设置，支持手机接收传感器报警信息；
