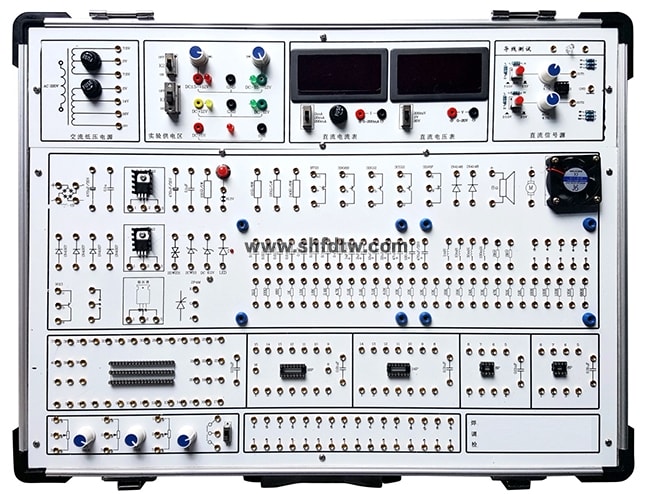

TW-X13 模拟电路实验箱
实验箱由全铝合金箱体、高性能线性电源和实验电路板组成。其中实验电路既可以采用固定功能模块方式，也可以自行搭建实验电路，电路原理和元器件符号清晰，实验用元器件全部焊装在线路板的反面，安全可靠，不易损坏。本实验箱适用于本专院校所有电类和非电类专业《模拟电子技术》、《电子线路》等课程的实验教学。
一、技术指标
1、实验箱工作电源
输入：AC220V±10%,50HZ。
输出：（1）DCV ±12V/0.5A；
（2）DCV ±1.5V～±12V/0.5A；
（3）DCV +5V/1A ， 以上各路均带短路保护功能。
交流低压输出：(1) ACV 0V、14V、16V、18V和带中心抽头双路7.5V/0.2A。
2、信号源
1）直流信号源：双路-5V～+5V, -0.5V～+0.5V连续可调。
3、测量表
1）一个0-20V的数字直流电压表，分三档，分别是200mV档、20V档、20V档。
2）一个是200MA数字直流电流表, 分三档，分别是2mA档、20mA档、200mA档。
4、分立元件设计区
1）设计有桥堆2W10 1个、二极管1N4007 4个/IN4148 2个、稳压管2DW231/2CW53/DC6.2V各1个、发光二极管1个、可控硅2P4M/BCR各1个、单结晶体管BT33 1个、三端稳压管7812/7912各1个，1W 电位器1K 1个、三极管33DG6B/3DG12/3CG12/2SJ11/3DJ6F/9014/9012各1个、8欧姆喇叭1个、0.5W电位器10K/100K/680K各1个、IC40/IC16/IC14插座各1个、IC8 2个、1×2开关1个，各种固定值的电阻、电容和电感60多个。另设计有阻容件自由接插区。
2）设计扩展模块电路实验区1个：尺寸155×100mm，可选配固定线路实验模块，学生可以进行创新性练习，以提高学生的思维能力和动手能力。
5、固定线路独立模块
1）单管、双管放大电路、射极跟随器、负反馈放大电路实验板。
2）运放电路实验板（含低频正弦波振荡器实验电路）2块
3）功率放大集成电路和互补对称功率放大电路,内有喇叭
4）半波、全波、桥式整流和滤波电路以及集成三端稳压电路
5）串联稳压电路和差动放大电路
6）面包板模块（选配）：设计有350进口面包板2组，同时通过自锁紧式涂金插孔8个引出。
6、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×120mm。
7、实验线路的连接：全部信号引出采用自锁紧式涂金插孔，永不氧化，美观漂亮，实验导线连接稳定可靠。
二、实验内容
(一） 分立元件电路实验
1、基本单级放大电路
2、两级放大电路
3、负反馈放大电路
4、射级跟随器
5、差动放大电路
6、集成电路RC正弦波振荡器
7、集成功率放大器
8、整流滤波与并联稳压电路
9、串联稳压电路
10、集成稳压电路
11、RC正弦波振荡器
12、LC振荡器及选频放大器
13、电流/电压转换电路
14、电压/频率转换电路
15、互补对称功率放大器
16、二极管的正、反相特性
17、晶体三极管的输入、输出特性
18、全波桥式桥式整流电路实验
19、并联型直流稳压电源
（二）集成运算放大电路实验
1、模拟运算电路
①电压跟随器②反向比例放大器③同相比例放大器④反相求和比例放大器⑤双端输入求和放大电路
2、积分与微分电路
①积分电路②微分电路③微积分电路
3、波形发生电路
①方波发生器②占空比可调的矩形波发生器③三角波发生电路④锯齿波发生电路
4、有源滤波器
①低通滤波器②高通滤波器③带阻滤波器
5、电压比较器
①过零比较器②反相滞回比较器③同相滞回比较器
6、波形变换电路
7、运算放大器指标测试
（三）综合实验：用运放组成万用表，温度检测控制，函数信号发生器
三、实验箱配置
序号 | 名称 | 说明 | 数量 | ||
1 | TW-X13主机箱 | 含机箱、工作电源、常用模拟信号源、实验电路区和分立元件 | 1台 | ||
2 | 供电电源线 | 1.5m | 1根 | ||
3 | 2号实验导线 | 50cm | 25根 | ||
4 | 保险丝 | 2A | 2支 | ||
5 | 实验指导书 | 1本 | |||
以下3-9是独立模块 | |||||
3 | 运放电路实验板 | 1 | |||
4 | 单级、多级放大电路、射极跟随器、差动放大电路、负反馈放大电路模块 | 1 | |||
5 | 功率放大电路模块电路 | 1 | |||
6 | 低频正弦波振荡器 | 1 | |||
7 | 半波全波桥式整流、滤波电路、三端集成稳压电源 | 1 | |||
8 | 串联稳压电路和晶闸管控制电路 | 1 | |||
附：使用本实验箱需配套仪器仪表:万用表和示波器
