TWB-BDD02型 智能35KV变电站及10KV供配电系统

倒闸操作实训装置

一、概 述

     随着我国大中型企业的逐年增多,电力工业迅速发展,电网日趋复杂、多样,而且同一电压等级、不同电压等级之间联系也非常紧密,在这种情况下,正确的倒闸便尤为重要。

“35kV变电站及10kV供配电系统倒闸操作屏”是针对变电站倒闸操作而专门研制的实训装置。本系统含35kV、10kV和0.4kV三个电压等级:35kV具有4路进线,双母带联络;10kV侧采用单母分段,两入两出,环网供电;0.4kV侧采用单母分段,并具有备用发电系统。在此典型35kV变电站模型上,学生可以进行各种工况下的倒闸操作。变电站的电压等级和结线方式也可以根据用户要求设计。因此本装置适合各类职业院校供配电类、电力公司、职业技能培训部门等机构的培训、考核。

您只要致电:021-55884001(袁经理)

我们可以解答 智能35KV变电站及10KV供配电系统倒闸操作实训装置 的相关疑问!

我们可以帮您推荐符合您要求的 智能35KV变电站及10KV供配电系统倒闸操作实训装置 倒闸操作实训考核装置 供配电电气工程实训装置 相关产品!

找不到所需产品?请点击 产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-68-2747-1.html

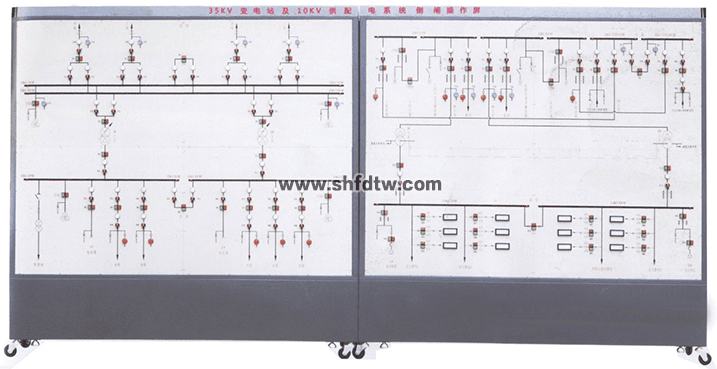

智能35KV变电站及10KV供配电系统倒闸操作实训装置 倒闸操作实训考核装置 供配电电气工程实训装置(图1)

二、特 点

1.真实性:装置元件布置、开关操作都参考了工程实际,为各专业岗位创造真实的环境

2.模块化设计:装置以单片机或PLC为核心,将开关的组合模块单元化设计,可扩展性强

3.形象性:装置配置了有声光系统,可以有效提高实训、考核效果形象性:装置配置了有声光系统,可以有效提高实训、考核效果

4.软硬结合:装置配有后台软件,客户可选购实现遥测、遥控

三、技术指标

1.输入电源:单相三线~220V±10%  50HZ

2.工作环境:温度-10℃~+50℃

3.装置容量:<1.5kVA

4.外形尺寸:4000mm×2200mm×500mm

四、实训项目

1.系统运行方式切换倒闸操作

2.线路停电倒闸操作

3.线路送电倒闸操作

4.出线开关从运行状态转检修倒闸操作

5.出线从检修状态转冷备用倒闸操作

6.出线从冷备用转热备用倒闸操作

7.出线从热备用转运行倒闸操作

8.出线从检修转运行倒闸操作

9.两路进线供电转一路供电倒闸操作

10.一路进线供电转两路供电倒闸操作

11.35kV母线从运行状态转检修倒闸操作

12.35kV母线从检修状态转运行倒闸操作

13.35kV变压器从运行状态转检修倒闸操作

14.35kV变压器从检修状转运行倒闸操作

15.10kV母线从运行状态转检修倒闸操作

16.10kV母线从检修状态转运行倒闸操作

17.10kV变压器从运行状态转检修倒闸操作

18. 10kV变压器从检修状转运行倒闸操作
