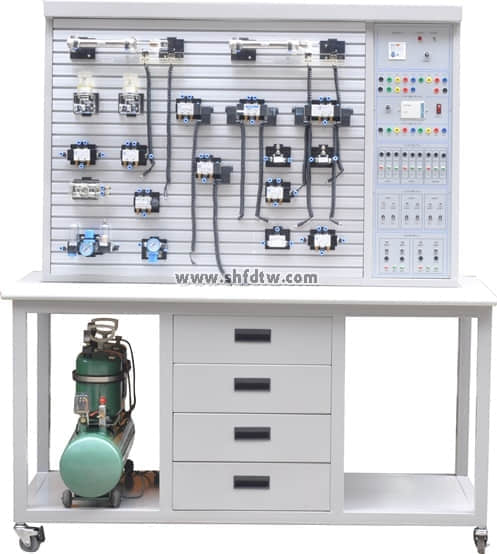

TW-QY01气动PLC控制实训装置
一、主要技术参数
1、输入电源：220V．允差±l0%，50Hz；
2、装置容量：≤1kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1500mm×650mm×1750mm
6、静音无油空气压缩机：工作电源：AC220V；电机功率：780W,公称容量165L/min ,额定输出气压0.8Mpa .
7、PLC主机模块：主机选用三菱FX1S-20MR，12路开关量输入，8路继电输出。
8、配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，气动元件独立模块等。
二、主要特点
1、气动与PLC实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。
3、各个气动元件成独立模块，且装有带弹性插脚底板，可方便、随意地将
元件安放在实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回
路搭接采用快换接头，布局灵活，拆接方便快捷。
4、采用静音空压机，为实训室提供一个较好的实训环境。
5、实训气源压力低，系统额定压力为0.8 Mpa，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。
6、实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
7、该装置集各种真实的气动元件，继电器控制单元、PLC编程及监控技术于一体，功能强大，适应范围广。
三、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
23、PLC编程软件学习和使用
24、PLC与计算机的通讯，在线调试、监控
25、PLC控制的液压基本回路实训（优化控制）
气动PLC控制实训装置配置清单
序号 | 名 称 | 型 号 | 数量 | 备注 |
1 | 实训桌 | 1张 | ||
2 | 实训台 | 1台 | ||
3 | PLC主机模块 | 三菱FX1S-20MR | 1块 | |
4 | 电源模块 | 1块 | ||
5 | 继电器控制模块 | 1块 | ||
6 | PLC控制按钮模块 | 1块 | ||
7 | 静音无油空气压缩机 | 1台 | ||
8 | 单作用缸 | QGX25ⅹ100 | 1只 | |
9 | 双作用缸 | QGX25ⅹ100 | 2只 | |
10 | 旋转气缸（透明） | 1只 | ||
11 | 三联件 | AC2000 | 1只 | |
12 | 减压阀（带压力表） | AR2000 | 1只 | |
13 | 手动换向阀 | H210—08 | 1只 | |
14 | 单电磁换向阀（二位三通）常开 | 3V210-8 | 1只 | |
单电磁换向阀（二位三通）常闭 | 3V210-8 | 1只 | ||
15 | 单电磁换向阀（二位五通） | 4V210-8 | 2只 | |
16 | 双电磁换向阀（二位五通） | 4V220-8 | 1只 | |
17 | 双电磁换向阀（三位五通） | 4V230-8 | 1只 | |
18 | 单气换向阀（二位五通） | 4A210—08 | 2只 | |
19 | 双气换向阀（二位五通） | 4A220—08 | 2只 | |
20 | 行程阀（机控） | MOV—2 | 1只 | |
21 | 行程阀（按钮） | MOV—3 | 1只 | |
22 | 行程阀（按钮带锁） | MOV—3A | 1只 | |
23 | 或门型梭阀 | KV—08 | 2只 | |
24 | 快速排气阀 | QE—02 | 2只 | |
25 | 单向节流阀 | ASC-08 | 2只 | |
26 | 单向节流阀（装在缸体上） | JSC601 | 7只 | |
27 | 单向阀 | 1/4 | 2只 | |
28 | 顺序阀（透明） | 1只 | ||
29 | 气容 | 1只 | ||
30 | 消声器 | 1/8 | 2只 | |
31 | 消声器 | 1/4 | 1只 | |
32 | 三通（T型三通） | Ø 6 | 4只 | |
33 | 三通（Y型减径三通） | Ø 8—Ø 6 | 1只 | |
34 | 四通 | Ø 6 | 2只 | |
35 | 气管 | PU6ⅹ4 | 20米 | |
36 | 行程开关（装在缸体上） | 2只 | ||
37 | 编程电缆（适配器） | 三菱 | 1条 | |
38 | 工具 | 1套 | ||
39 | 气孔塞头 | Ø 6 | 10只 | |
40 | 气动实训说明书 | 1册 | ||
41 | 三菱PLC编程软件、程序软件 | 光盘 | 1盘 |
