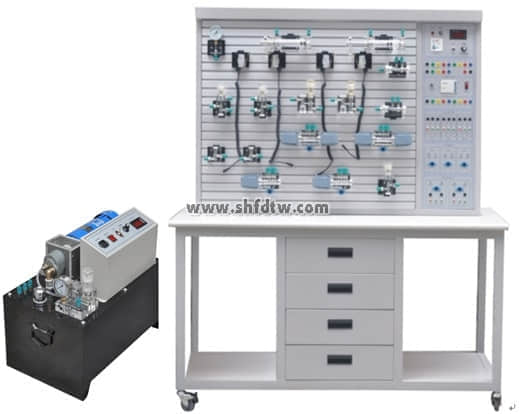

TW-QY03透明液压传动与PLC控制实训装置
（外泵站）
一、主要技术参数
1、电源：AC220V允差±l0%，50Hz；
2、直流电源输入AC220V 输出DC24V/3A
2、装置容量：≤1kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1500mm×650mm×1750mm
6、液压泵站：
（1）系统额定压力0.8MPa；
（2）定量齿轮泵-电机1套：采用内轴一体式安装，结构紧凑，噪音低；定量
齿轮泵：额定流量6L∕min，压力2.5 MPa；电机：功率450W，调速范围0－1500r/min，外型尺寸：630mm×380mm×500mm
（3）油箱：公顷容积45L；附有油温液位计、过滤器、空气滤清器、耐震压力表，L-HL46号液压油；
7、液压元件：
采用透明工艺加工而成，最大工作压力2.0MPa。每个透明液压元件皆配有底板，可方便、随意地安放在操作面板上。油路搭接采用快换接头，而且采用透明软管，可清晰直观看见油路的流动，不漏油。
8、电器控制单元：
（1）PLC主机模块：主机选用三菱FX1S-20MR主机，12路DC输入／8路继电器输出。
（2）配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，液压元件独立模块等。
9、电磁换向阀：AC24V .吸力3mpa
二、主要特点
1、液压PLC控制实训装置主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器（PLC）等器件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌抽屉内存放液压元件等。
3、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
4、实训元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。
5、通过机械控，传统继电器控制，先进的PLC自动控制与PLC编程及监控技术于一体，灵活实现其功能。
6、实验控制单元也可以采用独立的继电器控制单元进行电气控制，通过比
较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
三、透明液压PLC控制基本实训回路
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路。
22、PLC编程软件学习和使用
23、PLC与计算机的通讯，在线调试、监控
24、PLC控制的液压基本回路实训（优化控制）

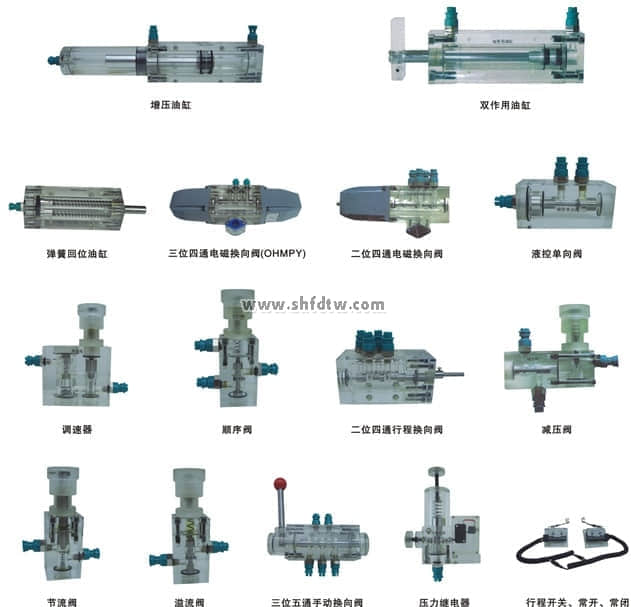

四、液压元件
五、透明液压PLC控制实训装置清单
序号 | 名 称 | 型 号 | 数量 | 备注 |
1 | 实训桌 | 1张 | ||
2 | 实训台 | 1台 | ||
3 | PLC主机模块 | 三菱FX1S-20MR | 1块 | |
4 | 电源模块 | 1块 | ||
5 | 继电器控制模块 | 1块 | ||
6 | PLC控制按钮模块 | 1块 | ||
7 | 双作用油缸（带行程撞块） | 透明元件 | 2只 | |
8 | 二位二通电磁换向阀 | 透明元件 | 1只 | |
9 | 二位四通电磁换向阀 | 透明元件 | 2只 | |
10 | 三位四通电磁换向阀（O型） | 透明元件 | 1只 | |
11 | 三位四通电磁换向阀（H型） | 透明元件 | 1只 | |
12 | 三位四通电磁换向阀（M型） | 透明元件 | 1只 | |
13 | 弹簧回位油缸 | 透明元件 | 1只 | |
14 | 增压油缸 | 透明元件 | 1只 | |
15 | 辅助油箱 | 透明元件 | 1只 | |
16 | 单向阀 | 透明元件 | 2只 | |
17 | 液控单向阀 | 透明元件 | 2只 | |
18 | 溢流阀（直动式） | 透明元件 | 2只 | |
19 | 溢流阀（先导式） | 透明元件 | 1只 | |
20 | 节流阀（直动式） | 透明元件 | 1只 | |
21 | 调速阀 | 透明元件 | 2只 | |
22 | 顺序阀 | 透明元件 | 2只 | |
23 | 减压阀 | 透明元件 | 1只 | |
24 | 二位四通行程换向阀 | 透明元件 | 1只 | |
25 | 三位五通手动换向阀 | 透明元件 | 1只 | |
26 | 压力继电器 | 透明元件 | 1只 | |
27 | 压力表 | 透明元件 | 3只 | |
28 | 三通接头 | 透明元件 | 7只 | |
29 | 四通接头 | 透明元件 | 3只 | |
30 | 行程开关（常开） | 2只 | ||
31 | 行程开关（常闭） | 2只 | ||
32 | 透明液压皮管 | 20米 | ||
33 | 油盘 | 1只 | ||
34 | 油箱 | 1只 | ||
35 | 空气过滤器 | 1只 | ||
36 | 吸油过滤器 | 1只 | ||
37 | 油温液位计 | 1只 | ||
38 | 机泵组 | 1套 | ||
39 | L-HL46号液压油 | 15kg | ||
40 | 电磁阀通用连接线 | 3条 | ||
41 | 压力继电器插头线 | 1条 | ||
42 | 编程电缆（适配器） | 三菱 | 1条 | |
43 | 工具 | 1套 | ||
44 | 快速油接头 | 5只 | ||
45 | 透明液压实训说明书 | 1册 | ||
46 | PLC编程软件、程序 | 光盘 | 1盘 |
