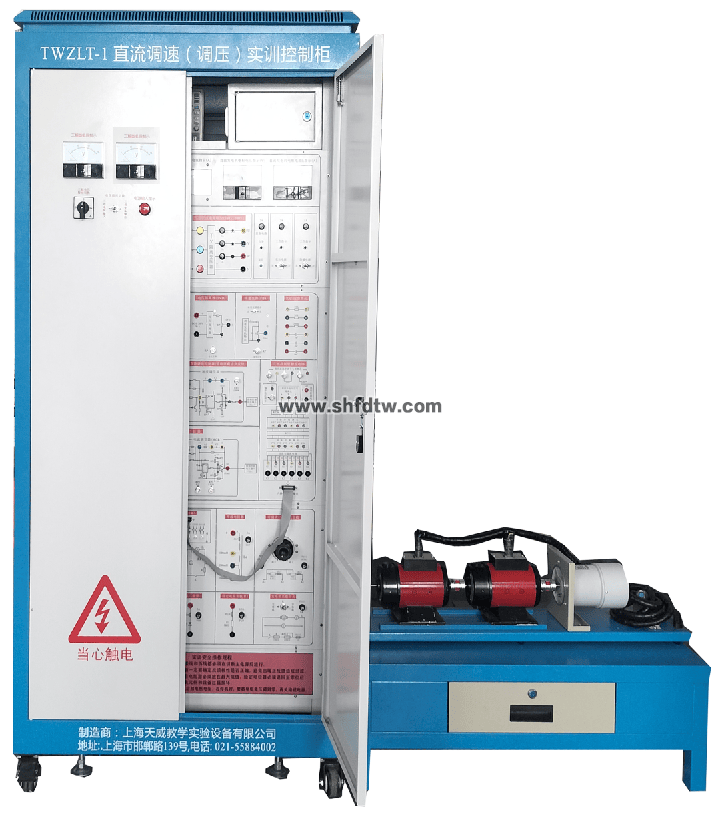

TWZLT-1型直流调速（调压）实训控制柜
一、实训控制柜概述
直流调速（调压）实训控制柜用于职业院校技师和高级电工培训及技能考核，也可作为“电力电子技术”、“电机拖动”及“直流电机调速”等课程的实训教学设备。系统采用晶闸管和直流机组，贴近工业现场，可以完成带电流截止负反馈电压单闭环、电压单闭环和电压、电流双闭环调速实验，通过设置故障的方式，也可以完成自动化方面的实训考核。直流调速（调压）实训控制柜主体采用柜体式结构，主电路采用可控硅20A/800V三相全控桥进行控制。控制电路采用模块化结构，便于调试及测试，控制电路单元板包含稳压电源单元，触发电路单元，电压隔离器单元，单闭环调节单元（单闭环），双闭环调节单元板。
二、直流调速（调压）实训控制柜功能
（1）实训控制柜既可供拖动直流电动机调速用，也可作为可调直流电源使用。
（2）实训控制柜可将交流电整流成为可调直流电，能对直流电动机电枢供电，单闭环时可引入电压负反馈，电流截止负反馈，双闭环时可引入转速负反馈及电流负反馈，组成自动稳速的无级调速系统。
（3）实训控制柜具有短路保护，缺相保护，过电流保护，欠流保护等，装有保护报警电路，当设备出现过流或短路情况时，保护电路发出指令，可自动切除主电路电源，同时故障指示灯发亮，直至操作人员切断控制装置电源，故障指示灯才可熄灭。
（4）实训控制柜设有独立的励磁电源，可以向直流电动机提供励磁电流。
（5）外形尺寸：850×600×1800mm（L*W*H）
（6）实训控制柜柜体采用的静电喷涂钢板，厚度为1mm，颜色为蓝白色。
三、系统结构
本装置由晶闸管整流系统给定器、比例积分调节器、集成移相脉冲触发器、可控硅整流装置、信号保护系统以及励磁电源等组成。
1.直流调速（调压）实训控制柜主要组成
（1）采用柜式结构，柜体前后门及两段旁门均可打开和拆卸。
（2）柜内最下层安装主变压器，晶闸管单元等由下而上分层安装于柜内的结构梁上。
（3）控制电路单元板由稳压电源单元，触发电路单元，电压隔离器单元，调节保护单元（单闭环），调节保护单元（双闭环）等组成，各单元可分别设置故障。
（4）实训控制柜控制面单元具有当前电压监控功能和当前电流检测功能，由2个转换开关、2个点动开关、1个电源指示灯、1块转速指示表等组成。
（5）实训控制柜主电路采用可控硅20A/800V三相全控桥进行控制。
（6）实训控制柜具有放置检测用示波器平台，故障设置箱等。
（7）实训控制柜带有单相电源，可用于接插电烙铁、示波器等。
（8）主电路采用可控硅20A/800V三相全控桥进行控制，可用交流电流互感器检测负载电流。控制电路单元单元包含稳压电源单元，触发电路单元，电压隔离器单元，调节保护单元（单闭环），调节保护单元（双闭环）。
2、直流调速（调压）实训控制柜主要技术参数
（1）直流输出：230V/5A （电压可调）
（2）励磁输出：220V/1A
（3）调速范围：D≥10
（4）静差率：S≤5%
（5）额定工作电压：AC 三相四线 380V
（6）环境温度：30%~85%RH（无冷凝）
（7）起动性能：在安全工作区允许范围内可满负荷起动。加速电流允许整定在设备额定电流的1.5倍，起动过程平稳无冲击。
（8）过载能力：允许短时输出1.5倍额定电流，持续时间不大于一分钟
（9）额定运行方式：连续
3、直流调速（调压）实训控制柜实训内容
（1）开环系统调试训练：
①全控整流训练
②锯齿波斜率整定训练
③初始角整定训练
④最小整流角最小逆变角整定训练
⑤同步信号整定训练
（2）闭环系统调速训练
①电压反馈调整
②电流截止负反馈调整
③电流环参数调整
④转速环参数调整
（3）故障维修
①继电控制回路故障检修 (K1：交流接触器无法吸合）
②晶闸管主电路故障检修 (K2：晶闸管VT1损坏故障）
③保护电路故障检修(K3：电流反馈与过流保护电路故障）
④电源电路故障检修(K4：晶闸管VT1损坏故障）
⑤隔离电路故障检修(K5：电压隔离器故障）
⑥反馈电路故障检修(K6：速度反馈电路故障）
⑦调节电路故障检修(K7：速度调节器电路故障）
⑧触发电路故障检修(K8：C相同步信号电路故障）
(9)电流调节器积分电路(K9：积分电路电容短路故障）
(10)调节器电路故障检修(K10：电流调节器ACR输出电路开路故障）
4、直流调速（调压）实训控制柜负载单元
（1）实训控制柜配置直流电动机、发电机、测速机机组，具体参数如下：
①直流电动机（额定电压：220V；额定功率：185W；额定电流：1.10A；额定转速：1500r/min）
②发电机（额定电压：220V；额定功率：250W ；额定电流：1.1A；额定转速：1500r/min）
③测速机（额定电压：15V；额定转速：1500r/min）
（2）实训控制柜配置负载用可调电阻负载，具体参数：额定电流为1.0A，最大电阻：900Ω。
5、直流调速（调压）实训控制柜配置清单
序号 | 元件/配件名称 | 数量 | 备注 |
1 | 直流调速（调压）实训控制柜主体 | 1套 | |
2 | 主变压器 | 1个 | 1KVA |
3 | 励磁电源 | 1个 | 1A |
4 | 三相全控桥式主电路可控硅 | 1个 | 20A/800V |
5 | 稳压电源（给定）单元 | 1块 | |
6 | 触发电路单元 | 1块 | |
7 | 电压隔离器单元 | 1块 | |
8 | 单闭环调节单元 | 1块 | |
9 | 双闭环调节单元 | 1块 | |
10 | 直流电机机组 | 1套 | 直流电动机-发电机-测速机 |
11 | 可调大功率变阻负载 | 1台 | |
12 | 使用说明书 | 1本 | |
13 | 数字万用表 | 1块 | 3位半数显 |
14 | 实验连接线 | 1套 | 安全护套导线 |
15 | 双踪数字示波器 | 1套 | 自备或由我公司代购 |
