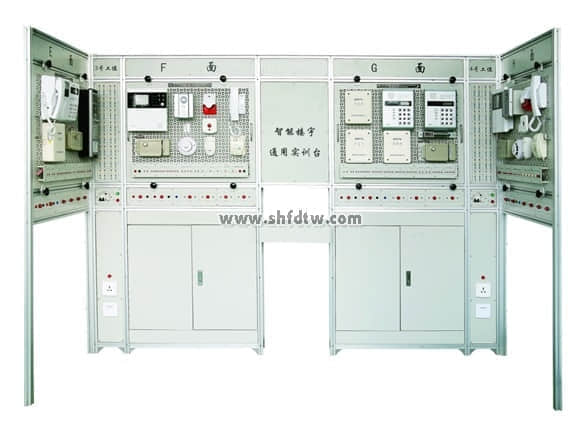

TWLYC-1A智能楼宇通用实训台架（工位型）
楼宇支架9900元/套（模块另配）
一、 产品概述
“TWLYC-1A智能楼宇通用实训台架”采用“工”字形结构，专为智能楼宇系统实训要求设计。根据学校需要可灵活配置楼宇自动化5A系统实训单元。
1.落地式结构：最大限度降低实训设备的占地面积、空间浪费，解决了实训课室工位数量的紧缺性。
2.四工位结构：每个台架可同时容纳四个实训工位，每个实训工位可同时容纳两个实训模块；每个实训工位具有一个器件安装面，便于器件安装。
3.独立式模块：根据实训内容需要，灵活调换各类实训模块。
4.总线式连接：实现同一实训工位、同一实训台架或不同实训台架各类模块之间的总线连接，建立不同功能、不同类型或不同规模智能楼宇系统。
5.灵活的系统配置：台架可根据需要灵活配置楼宇自动化5A系统实训单元。
二、技术规格
1.外形尺寸：2440mm×1730mm×1798mm（长×宽×高）
2.网孔板尺寸：748mm×598mm
3.总体电源输入：AC220V，第三方式接地
4.直接电源输出：单相三芯暗插座，AC220V
5.受控控制方式：空气开关（带漏电保护）、运行、停止按钮
6.受控保护方式：16A单相漏电保护开关、直流开关电源
7.受控电源输出：大安全型插拔接口，AC220V、DC24V、DC18V、DC12V、DC5V
8.直流电源功率：DC24V/6A、DC18V/8A、DC12V/12A、DC5V/5A（四工位共用）
9.总线连接接口：2#安全型插拔接口，0.25mm2，最大容量8位
10.计算机网络接口：RJ45超五类屏蔽（10/100Mbps）
以下是单独模块价格
对讲门禁及室内安防系统 42000元
1) 住户模块
2) 大楼模块
3)小区模块
1、主体功能要求
结合当前对讲门禁及室内安防系统的根本技术要点，采用市场主流对讲门禁及室内安防全套设备，根据实训内容的灵活配置，实现住户、大楼及小区各不同区域中的各类对讲门禁及室内安防器件的联系，系统稳定可靠，结构合理清晰，可为示教及实训创造更多有利条件。
本系统要求由1个住户模块、1个大楼模块、1个小区模块组成
2、配置要求
(1) 住户模块
序号 | 名称 | 功能特性 规格 参数 牌子 | 数量 | 单位 |
1 | 标准网孔板 | 750mm×600mm×35mm | 1 | 块 |
2 | 安全插拔孔面板 | 685mm×45mm×3mm | 1 | 块 |
3 | 门前铃 | 放置于住户入口，呼叫，可视，对讲 | 1 | 个 |
4 | 室内分机 | 免提型，免扰设置，手动监视或自动显示住户门口或大楼门口来访者图像，接收室外主机、小区门口机和管理中心机呼叫、对讲和开锁，5防区安防（布/撤），报警，呼叫管理中心且信息互联 | 1 | 台 |
5 | 电控锁 | JG-5A | 1 | 个 |
6 | 门磁开关 | SD-8523_SELCO | 1 | 对 |
7 | 被动红外空间探测器 | DS940T-CHI_BOSCH | 1 | 个 |
8 | 烟感探测器 | LH-94II | 1 | 个 |
9 | 燃气探测器 | LH-88II | 1 | 个 |
10 | 紧急求助按钮 | H0-01B | 1 | 个 |
11 | 警铃 | JL3-24V_10*10*0.53（cm) | 1 | 个 |
12 | 安全插拔线 | 200mm,600mm,1000mm | 1 | 批 |
(2) 大楼模块
序号 | 名称 | 功能特性 规格 参数 牌子 | 数量 | 单位 |
1 | 标准网孔板 | 750mm×600mm×35mm | 1 | 块 |
2 | 安全插拔孔面板 | 685mm×45mm×3mm | 1 | 块 |
3 | 室外主机 | 放置于大楼入口，呼叫住户，对讲，夜光红外补偿，密码开锁，锁控时间设置，键盘夜视灯，ID/ IC卡开门、巡更，胁迫开门，锁控时间设置，防拆 | 1 | 台 |
4 | 层间分配器 | 分配一个大楼里的住户，2分支，可连接2个住户 | 1 | 个 |
5 | 联网器 | GST-DJ6327B | 1 | 个 |
6 | 电磁锁控制器 | YL-LY01 | 1 | 个 |
7 | 开门按钮 | 朗能 | 1 | 个 |
8 | 电磁锁 | 60kg | 1 | 个 |
9 | 防拆模拟（开关） | NO | 1 | 个 |
10 | 安全插拔线 | 20mm,60mm,100mm | 1 | 批 |
11 | ID卡 | ID | 4 | 张 |
12 | 安全插拔线 | 20mm,60mm,100mm | 1 | 批 |
(3) 小区模块
序号 | 名称 | 功能特性 规格 参数 牌子 | 数量 | 单位 |
1 | 标准网孔板 | 750mm×600mm×35mm | 1 | 块 |
2 | 安全插拔孔面板 | 685mm×45mm×3mm | 1 | 块 |
3 | 小区门口机 | 放置于小区入口，呼叫住户，对讲，夜光红外补偿，密码开锁，锁控时间设置，键盘夜视灯，胁迫开门，防拆 | 1 | 台 |
4 | 联网器 | 通过CAN总线连成小区区域/中心网络 | 1 | 个 |
5 | 管理中心机 | 与小区门口机、室外主机和室内分机对讲，进行小区门口机和室外主机开锁，自动/手动监视小区门口机和室外主机图像，接收小区门口机、室外主机和室内分机的报警信息并存储，声光提示，开门和巡更等信息存储和查询，密码管理 | 1 | 台 |
6 | 电磁锁控制器 | YL-LY01 | 1 | 个 |
7 | 开门按钮 | 朗能 | 1 | 个 |
8 | 电磁锁 | 60kg | 1 | 个 |
9 | 防拆模拟（开关） | NO | 1 | 个 |
10 | 通讯转换模块 | K7110 | 1 | 个 |
11 | 对讲门禁及室内安防系统管理软件 | GST-DJ6000 | 1 | 套 |
12 | 安全插拔线 | 200mm,600mm,1000mm | 1 | 批 |
3、实训项目要求
(1)各类常用对讲门禁及室内安防设备的结构、原理、接线、调试、应用和纳入系统
(2)室内安防系统布/撤防的设计、接线、调试和演习
(3)住户系统的设计、接线、调试和演习
(4)住户与大楼系统的设计、接线、调试和演习
(5)住户、大楼与小区系统的设计、接线、调试和演习
(6)对讲门禁及室内安防系统管理软件的操作及管理

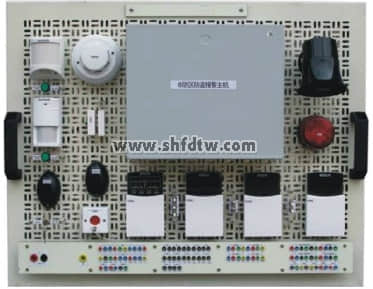

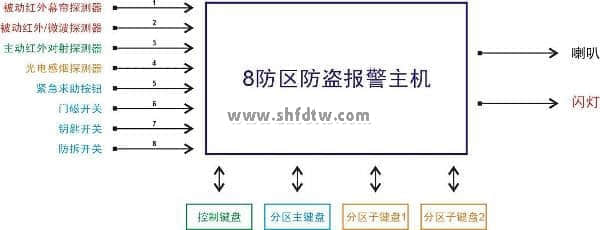

防盗报警模块（BOSCH）23000元
1、主体功能
结合当前防盗报警技术的实际情况，全面实现各类防盗探测器的系统布防撤防功能。系统稳定可靠，结构合理清晰，可为实践提供更多有利条件。
设备主体配置
序号 | 名称 | 功能特性 规格 参数 牌子 | 数量 | 单位 |
1 | 8防区主机 | 8个可编程用户码、8个可变用户码；8个可编程盗警防区，可分成独立的两个分区区域；发送双报告；通讯布/撤防序列；自动布防、自动撤防；键盘胁持警、紧急警、火警、救护警和拒绝访问报警；周界和正常布防系统；可编程上 /下载；电池电能测试；进/出延迟提示；远程布防；交流电中断和系统故障指示灯；监测警报器输出；闪灯输出；继电器输出；独立的火警音；防区锁定；探测器自检；日间报警；事件记录回查 | 1 | 台 |
2 | 控制键盘 | 用户与报警系统间的通讯界面。用户可通过键盘发布指令；键盘则在用户的整个操作过程中提供可视显示和有声提示。带标有数字的防区指示灯，用于显示各个防区的状态 | 1 | 台 |
3 | 分区主键盘 | 除了完成控制键盘功能外，还可以对主机进行分区管理，而且使用同一个键盘来分别操作两个分区区域 | 1 | 台 |
4 | 分区子键盘 | 对自身所在分区区域单独进行操作 | 2 | 台 |
5 | 被动红外幕帘探测器 | DS920I_BOSCH | 1 | 个 |
6 | 被动红外微波探测器 | DS835IT_BOSCH | 1 | 个 |
7 | 主动红外对射探测器 | DS422I-CHI_BOSCH | 1 | |
8 | 光电感烟探测器 | LH-94II | 1 | 个 |
9 | 门磁开关 | 与透明有机玻璃模板结合组成模型 | 1 | |
10 | 紧急求助开关 | 配备复位钥匙各1把 HO-01B | 1 | 个 |
11 | 钥匙开关 | 配备复位钥匙各1把 Φ12 | 1 | |
12 | 喇叭 | ESE-626 | 1 | 个 |
13 | 闪灯 | HC-05 | 1 | 个 |
3、实践项目
1)各类常用器件的认识、对比、接线和调试
2)防盗报警系统的设计、布线、编程、操作和演习
3)控制键盘编程和操作
4)分区键盘编程、分区和操作
5)手/自动周界和正常布/撤防
6)手/自动日/夜间布/撤防
7)防区手/自动旁路和锁定
8)各类防区功能和输出特性演习

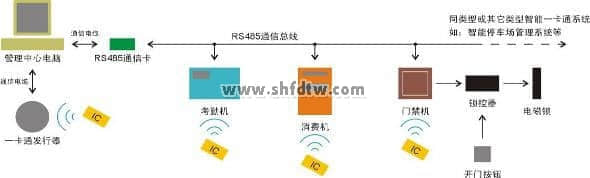

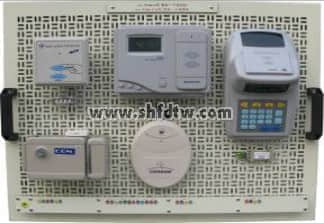

智能一卡通模块 35000元
1、主体功能
结合当前智能一卡通系统发展方向和技术特点，全面实现了包括门禁、考勤、巡更、消费在内的一卡通系统功能。系统稳定可靠，结构合理清晰，可为实践提供更多有利条件。
2、主体配置
序号 | 名称 | 功能特性 规格 参数 牌子 | 数量 | 单位 |
1 | RS-485通信电缆 | RS-485 | 1 | 根 |
2 | RS-232/RS285转换器 | RS-232/RS285 | 1 | 个 |
3 | IC卡发行器 | JS6223A_捷顺 | 1 | 台 |
4 | 一卡通管理软件 | JS | 1 | 套 |
5 | RS485通信卡 | 232/485 | 1 | 张 |
6 | Mifare IC卡 | Mifare | 1 | 张 |
7 | 考勤机 JS522_捷顺 | 自由设置企业单位的考勤管理制度；用户可以将考勤数据转换成多种格式的数据文件输出，满足用户不同应用程序共享数据的需要；具备强大的考勤管理功能；自动生成各类出勤报表；查询方便，数据准确，在一定范围内有人工干预功能；考勤操作简便快捷；数据与应用程序隔离，提高了数据的安全性 | 1 | 台 |
8 | 消费机 JS521_捷顺 | 自由设置消费权限；可以防止非本单位的卡片流通使用，使用已挂失的IC卡或非法卡，可自动报警；可以联机使用，也可脱机操作，脱机操作时能自动电子结算，存储交易数据；定值式、分类式、直接式共3种收费方式；准确的实时时钟；高低电压保护功能；根据设置的收费方式自动完成一次交易，同时储存数据，并根据管理电脑的要求将其上传，由管理电脑根据需求自动生成管理所需的统计报表 | 1 | 台 |
9 | 智能门禁机 JSR641C_捷顺 | RS485通信接口；IC卡经过授权，一张卡可以开启多个门（255个以内），可根据情况随时更改，取消有关人员的开门权限；读卡经过多重确认，密钥算法，IC卡不可复制，安全可靠；具有黑名单功能（40条）；记录每一次出入人员的相关资料和出入时间，脱机时最大2032条记录容量；在线监控门锁情况，实时管理；联机控制器数量可通过电脑与软件设定，设定完成可脱机运行。强行闯入时系统进行报警；自动生成管理所需的统计报表 | 1 | 台 |
10 | 电插锁 | JG-5A | 1 | 把 |
11 | 门磁 | SD-8523_SELCO | 1 | 个 |
3、实践项目
1)门禁机的接线、操作和管理
2)考勤机的接线、操作和管理
3)消费机的接线、操作和管理
4)一卡通管理软件的操作
5)卡片发行的操作和管理
6)一卡通系统集成的连接、调试和管理
