TWLY-67火灾自动报警及消防广播电话联动系统实训组合单元
一、系统概述
本系统通过目前主流消防系统中常用的各种火灾探测器（感温型和感烟型）的参数变化来进行火灾报警，并实现相关的联动控制。系统采用总线结构，采用带联动功能的火灾报警控制器，配套消防电话系统及消防广播系统，可进行消防报警及联动模拟、消防事故广播、消防电话、地址编码、编程设定等实践项目。

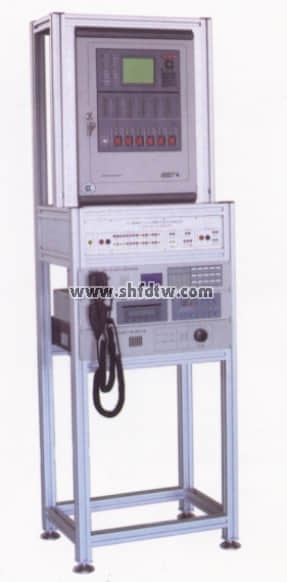

消防中心单元实训机架

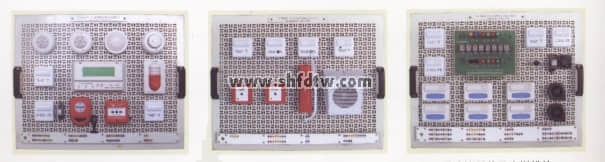

探测报警单元实训模块 广播电话单元实训模块 联动控制单元实训模块
二、包含主要模块
1) 主机控制模块
2) 探测报警模块
3) 广播电话模块
4) 消防中心实训单元

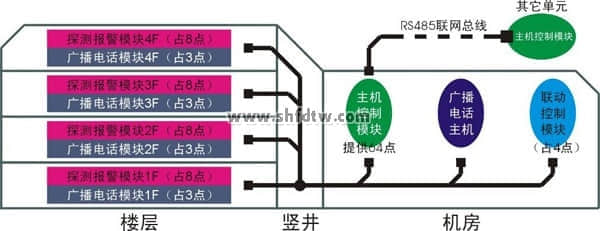

三、 配置关系
可以做的实训项目
实训项目一：系统主机编程设计设置操作
实训项目二：前端元器件地址编码设置
实训项目三：系统的管理操作
实训项目四：系统的数据查询打印操作
实训项目五：设备启停操作
实训项目六：单点操作
实训项目七：联动编程
配置清单
序号 | 设备名称 | 设备型号 | 单位 | 数量 |
1 | 火灾报警控制器 | GST-200 | 台 | 1 |
2 | 点型感烟火灾探测器 | G3 | 只 | 1 |
3 | 点型感温火灾探测器 | G3N | 只 | 1 |
4 | 探测器通用底座 | DZ-02 | 只 | 2 |
5 | 手动报警按钮 | GST-9122 | 只 | 1 |
6 | 消火栓报价按钮 | 只 | 1 | |
7 | 声光报警器 | 只 | 1 | |
8 | 隔离模块 | 只 | 1 | |
9 | 单输入模块 | 只 | 1 | |
10 | 单输入输出模块 | 只 | 1 | |
11 | 电子编码器 | 只 | 1 | |
12 | 火灾显示盘 | ZF-101 | 台 | 1 |
13 | 消防电话主机 | 1 | ||
14 | CD录放机 | 1 | ||
15 | 广播功率放大器 | 1 | ||
16 | 消防电话模块 | 1 | ||
17 | 音响 | 1 | ||
18 | 消防电话模块 | 2 | ||
19 | 消防电话 | 2 | ||
20 | 消防广播模块 | 1 |
