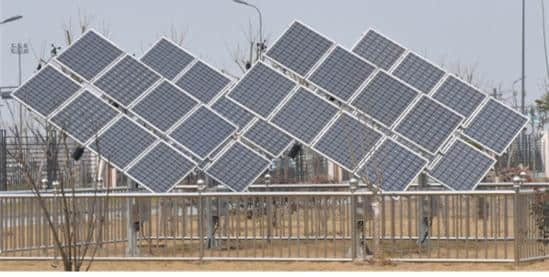

室外光伏发电系统由DC-AC同步并网控制单元，DC-AC离网逆变单元，光伏阵列单元，阵列汇流单元，充、放电控制单元，监控仪表单元，控制开关、漏电保护开关单元，上位机监控单元，等模块化组成。主要提供于职业中专、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。

所属分类：技术文献

本文标签：室外光伏发电系统

本文地址：http://www.shfdtw.com/newsshow-18-97-1.html

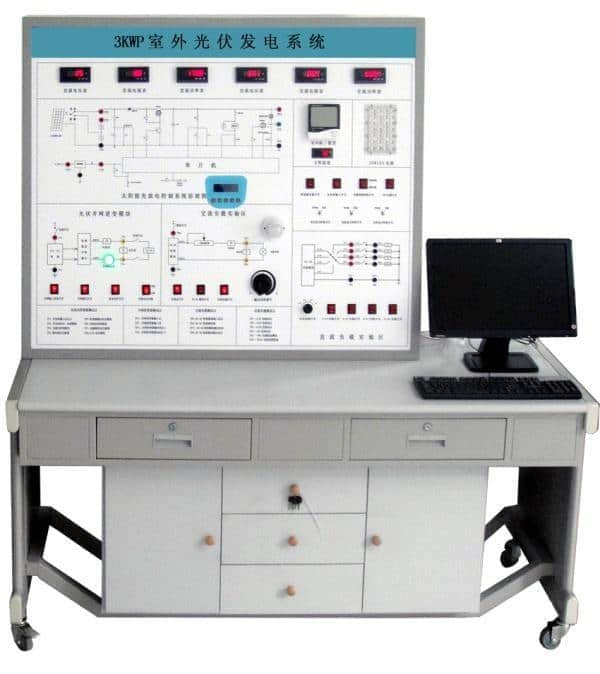

    本产品是太阳能离网、并网为一体的教学实验系统。可实现以太阳能发电为主的充放电控制及DC-AC离网逆变电源方面实验及教学演示。可以帮助学生，进一步理解太阳能光伏离、并网发电站整个系统的原理学习和工程实际应用技能。

1、产品特点
    室外光伏发电系统实验平台集成了室内温/湿度，方阵温度，太阳能辐射，太阳穿透率等测量系统，让使用者操作起来更直观。系统采用32位数字化DSP技术，对蓄电池充放电采用全智能化控制。室外光伏发电系统并网同步电源采用原装日本三菱智能功率IGBT模块（IPM）组装，同时具有输出高功率因数正弦波电流。系统面板上采用直观的数字表和液晶显示，让用户了解当前系统工作状态。室外光伏发电系统上的离网电源可以为用户提供交流220V纯正弦波交流电能。模块化设计可以让实训学生自行拆装移动，使用简便、无噪音、无污染。

2、主要设备技术参数
2、1、并网参数
 并网技术条件：        单相输出
 系统额定功率：        3.5KW
 最大光伏阵列输出功率：3.0KW太阳能阵列
 光伏阵列输出电压：    180～350VDC
 光伏阵列输出功率：    Pwv=1.0KW*3
 光伏阵列输出电流：    DC 9A
 并网输出电压：        Pv=180～260VAC
 并网输出功率：        Pwv=100～3.1KW
 安 装 面 积：         4.15m*2.36m*4/40㎡
 通 讯 方 式：         RS-232/RS485
2、2、离网参数
 充 电 功 率：         1000W
 充 电 方 式：         PWM脉宽调制
 充电最大电流：        8.6A
 过放保护电压：        90V
 过放恢复电压：        116V
 输出保护电压：        132V
 输 出 电 压：         0～220VAC
 输 出 功 率：         1.0KW
 保护功能：蓄电池过充电、蓄电池过放电、蓄电反接、负载过载、防雷、风机限流、风机自动刹车和手动刹车。
2、3、电力蓄能单元
 蓄电池类型：          免维护胶体蓄电池
 蓄电池组容量:         12V/55Ah
 蓄电池数量：          10组
