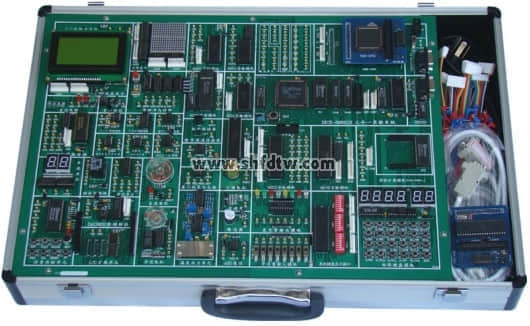

TW-X41型单片机微机、控制技术、自动化综合实验箱

产品介绍:
TW-X41单片机微机、控制技术、自动化综合实验箱,支持MCS51/8088/80C196/C8051F/EDA/RAM等实验,系统端口和实验模块接口对外开放,满足实训要求。实验方式灵活多变,支持单项和多项综合实验。在传统实验项目的基础上新增加了实用、新颖的接口电路(如1WIRE/I²C/SPI总线等)和通讯类接口实验(如USB2.0通讯/TCP/IP网络通讯/CAN总线/红外线收发等)。是目前教仪市场上一款性价比高的单片机/微机/EDA/RAM等多合一综合实验开发系统。
   TW-X41是《MCS-51单片机原理与接口》、《单片机控制技术》、《十六位微机原理与接口》、《自动化控制》等课程教学的配套实验设备,为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。也可作为科研、开发工作者的得力助手。

单片机微机、控制技术、自动化综合实验箱(图1)

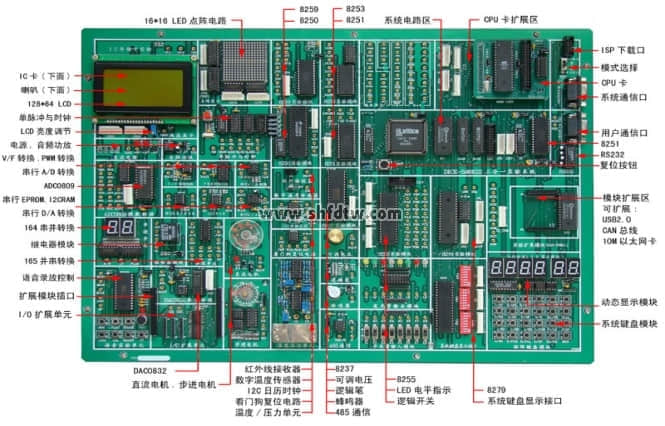

一、系统组成:

常用接口电路

74IS165并转串

输出接口

128*64字符型液晶

74LS164串转并

16×16LED点阵显示

8255扩展模块

八位逻辑电平显示;

8155扩展模块

蜂鸣器驱动

8253定时/计数器模块

继电器控制

8250可编程序异步通迅接口

扬声器驱动电路

8251可编程序异步通迅接口

存储器芯片

SRAM 62256数据存储器

8279键盘显示接口

27C512)程序存储器

8259单级中断控制器模块

I2CAT24C02)接口

8237 DMA传送模块

93C46存储器

感温二极管传感器模块

输入接口

4×6阵列式键盘

压力传器模块

八位拨码开关

定时器/计数器扩展接口

单次脉冲源

I/O扩展接口(244373

数据转换

并行A/D0809转换接口

DS18B20数字温度传感器

并行D/A0832转换接口

I2C总线接口

串行A/D TLC549转换

接触式IC卡接口

串行D/A TLC5615转换

打印机接口

通信接口

RS-232接口

MAX813看门狗接口

RS-485接口

时钟发生电路

USB2.0接口

PCF8563实时时钟电路

TCP/IP网络接口

V/F转换电路

CAN2.0总线接口

PWM转换电路

红外线无线传输接口

模拟量发生器模块

CPU扩展接口

AT89S52扩展模块

步进电机驱动(实物)

80C196扩展模块

直流电机驱动(实物)

ISP下载接口

ISD1420语音录放模块

仿真器接口

逻辑笔电路模块

电子演示装置扩展模块

单片机微机、控制技术、自动化综合实验箱(图2)

二、主要特点
(1)由8088实验开发系统作为基板,51/196/C8051F/EDA/RAM选为插卡,免除了数据选择开关,减少了插卡引脚,提高了机器性能,使操作更方便,主机自动识别CPU类型,自动切换不同CPU的三总线连接,使用方便。
(2)实验系统带有ISP在线下载电路,学生在完成实验后可脱离仿真器和PC机独立运行学生自行设计的单片机系统。(可在线编程AT89S51/52/53系列单片机)
(3)该实验仪系统外置51/96通用单片机仿真器,64K数据空间、64K程序空间全部开放,不占用CPU资源,采用双CPU模式,仿真CPU和实验CPU独立运行,软件支持汇编、PL/M、C语言,性能好。
(4)该实验仪可选配Keil-C仿真器51K-CPU-KEIL,支持Keil-C软件。在线仿真、在线编程下载,自动识别,无需开关切换,用户CPU资源全部开放,可支持总线仿真和IO口仿真(P0,P1,P2,P3)。
(5)主板上还可选配产品:数控式实验演示模拟装置,结合上位演示软件和USB接口,可以做15个很有编程技术深度的实验,其中大部分是闭环实验,这是本产品功能。实验时丰富多彩的实验画面让学生学习兴趣大大增加,不仅使学生技术上更容易得到提高,同时给学生带来轻松愉快的感觉。
(6)主机板留有扩展卡座,如再选配我厂生产的实验卡可完成语言控制实验、日历时钟、单片机多路远程通信、CAN总线、以太网接口实验、USB2.0接口等复杂系统的实验和各种应用控制类应用。
(7)系统支持二种工作方式:一是联机运行:在与上位软件联机的状态下实现各种调试和行运的操作,二是脱机运行:系统配有管理监控,在无电脑的情况下,系统可以自动切换到脱机管理状态,用户可轻松调用实验程序的EPROM完成52个实验。
(8)系统配置Win98/2000/xp等操作平台的单片机、微机仿真调试软件,支持汇编、C51、C语言编译、调试;单片机在线下载软件等。

单片机微机、控制技术、自动化综合实验箱(图3)

仿真器(标配件)

单片机微机、控制技术、自动化综合实验箱(图4)

EC5仿真器(选配件)

单片机微机、控制技术、自动化综合实验箱(图5)

三、实验项目(带星号需选配件)
51部分实验:(CPU:AT89S52)
软件实验
(1)清零程序;
(2)拆字程序;
(3)拼字程序;
(4)数据区传送子程序;
(5)数据排序实验;
(6)查找相同数据个数;
(7)无符号双字节快速乘法子程序;
(8)多分支程序;
(9)脉冲计数实验;
(10)电脑时钟实验。
硬件实验
(1)P1口亮灯实验;
(2)P1口转弯灯实验;
(3)P3.3口输入,P1口输出实验;
(4)工业顺序控制实验;
(5)8255A、B、C口输出方波实验;
(6)8255PA口控制PB口;
(7)8255控制交通灯;
(8)简单I/O扩展实验;
(9)A/D0809转换实验;
(10)D/A0832转换实验;
(11)8279键盘显示实验;
*(12)通用打印机实验;
*(13)微型打印机打印字符、曲线、汉字实验;
*(14)日历时钟DS12887控制实验;
(15)I2C储存卡读写实验;
(16)语音芯片ISD1700控制实验(录音);
(17)语音芯片ISD1700控制实验(放音);
(18)继电器控制实验;
(19)步进电机控制;
(20)8253方波实验;
(21)小直流电机调速实验;
(22)16*16LED点阵显示实验;
(23)128*64LCD液晶显示实验;
(24)8250可编程异步通讯接口实验(自发自收);
(25)8251可编程通讯接口实验(与PC机);
(26)单片机RS232/485串行发送实验(双机通讯);
(27)单片机RS232/485串行接收实验(双机通讯);
(28)温度压力实验;
*(29)CAN总线通讯接口实验;
*(30)以太网TCP/IP协议接口实验;
*(31)USB2.0通讯接口实验。
(32)DS18B20单总线温度测量实验
(33)红外线遥控收发实验
(34)TLC549串行A/D转换实验
(35)TLC561510位D/A串行转换实验
(36)PCF8563I²C日历时钟实验
(37)MAX813看门狗实验
(39)V/F转换电路
(40)93C46串行EEPROM读写实验
(41)AT24C02读写实验
(42)PWM转换实验
(43)串并转换实验(74LS164)
(44)并串转换实验(74LS165)
(45)电子音乐实验


88实验部份
软件实验:
(1)二进制多位加法实验
(2)二进制转换为BCD码实验
(3)BCD码转换为二进制码
(4)十进制数的BCD码相减运算
(5)内存清零实验
(6)数码显示实验
(7)求最大数和最小数
(8)数据块传送实验
(9)分支程序设计。
硬件实验:
(1)A/D转换实验
(2)D/A转换实验(一)
(3)D/A转换实验(二)
(4)8255A并行口实验(一)
(5)8255A并行口实验(二)
(6)定时器/计数器实验
(7)8259单级中断控制器实验
(8)串行口发送实验(双机通讯)
(9)串行口接收实验(双机通讯)
(10)小直流电机调速实验;
(11)步进电机控制
(12)继电器控制
(13)存贮器读写实验
(14)电子琴实验
(15)简单I/O口扩展实验
(16)8251可编程通讯接口和PC机通讯
(17)16*16LED点阵显示实验
(18)128*64LCD液晶显示实验
(19)8237DMA传送实验
(20)8250可编程异步通讯接口实验
(21)8279键盘显示实验
(22)温度控制实验
(23)压力测量实验

*96部分实验(CPU:80C196KB)
软件实验
(1)清零程序
(2)拆字程序
(3)拼字程序
(4)数字区传送子程序
(5)数据排序实验
(6)查找相同个数
(7)无符号双字节快速乘法子程序
(8)多分支程序
硬件实验
(1)P1口亮灯实验
(2)P1口转弯灯实验
(3)P2.6口输入,P1口输出
(4)工业顺序控制
(5)8255A、B、C口输出方波
(6)8255PA口控制PB口
(7)8255控制交通灯
(8)简单I/O扩展
(9)A/D转换实验
(10)D/A转换实验
(11)8279键盘显示实验
(12)通用打印机
(13)继电器控制
(14)8253方波
(15)步进电机控制

*(三)数控式实验演示模拟装置可完成的控制类项目:(USB接口)
闭环控制:
(1)机器人扫地雷、
(2)刀库捷径选择、
(3)四层电梯、
(4)四级传送带、
(5)邮件分拣、
(6)水塔水位控制、
(7)交流电机Y/△起动
开环控制:
(8)交通信号灯、
(9)步进电机、
(10)舞台灯
(11)LED显示、
(12)液体混合装置、
(13)八通道逻辑分析、
(14)温度压力、
(15)连线自检。
注:实验项目前打*星号为选配扩展卡实验。


配置清单:
标配:
TW-X41主机1台3000型仿真器1台
51卡1抉
IC卡1块
实验连线30支
电源线1支
红外遥控器1个
指导手册3本
说明书1套
系统调试软件及实验程序全套
保修卡合格证全套

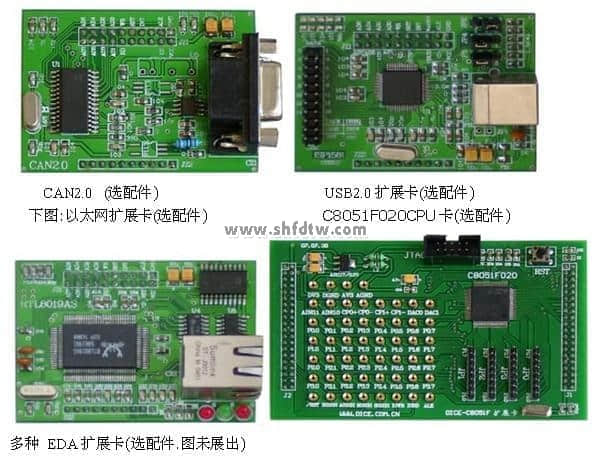

选配件:
*96CPU卡
*C8051扩展卡和EC5仿真器
*CAN2.0卡
*USB2.0卡
*10M以太网卡
*EDA扩展卡
*RAM扩展卡
注:带"*"号属选配件
