TW-X76单片机 、微机接口实验开发系统

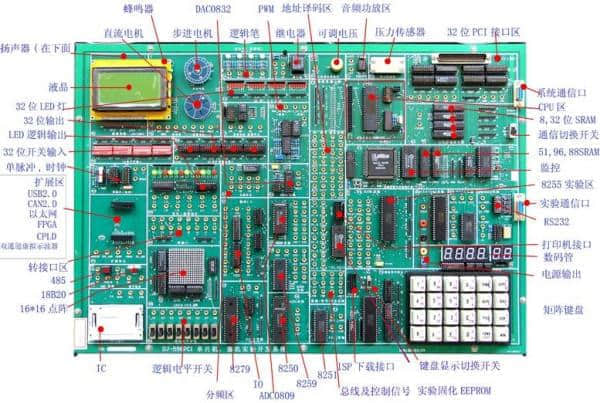

微机接口实验开发系统,单片机实验开发实验箱,单片机微机接口实验系统(图1)

提到单片机实验教学，我们这些在职校带实训课的老师，最头疼的就是设备“中看不中用”。有的功能单一，做不了几个实验就得换设备；有的接口复杂，学生一不留神就把芯片烧了。不过，我们教研室这两年用的那套TW-X76单片机微机接口实验开发系统，确实把这些问题都解决了，今天就跟同行们聊聊这套设备。

一套设备，覆盖多门核心课

以前上《单片机原理》用一套实验箱，上《微机接口技术》又得换另一套，实验室堆得满满当当，学生也容易混淆。TW-X76系统最大的好处就是“一机多用”。它采用了一种非常聪明的模块化设计，基板是通用的，但可以通过更换不同的CPU卡，就能在51、196、8086甚至32位微机实验之间切换。

<h3>系统构成与核心优势</h3>

这套系统的构成，从我们教学的角度看，可以说是“五脏俱全”且“皮实耐用”。

开放式、模块化的硬件设计：这是我最欣赏的一点。板上的电路单元，比如4×6键盘、16×16点阵、LCD液晶显示、各种常用接口芯片（8255、8253、8259、AD/DA转换器等），都是独立开放的。这意味着学生不是简单地“连线-看结果”，而是需要根据实验要求，自己去搭建电路、设计逻辑。这种自由度，对于培养学生的动手能力和硬件思维特别关键。
强大的CPU内核与仿真器：系统内置了性能很好的51通用仿真器和8088主机。特别是它集成了Keil C51通用单片机仿真器，采用双CPU模式，仿真CPU和实验CPU互不干扰，64K的程序和数据空间完全开放给用户。学生在Keil环境下写的C语言或汇编程序，可以直接下载调试，非常符合真实开发流程。
支持32位微机接口实验：很多学校开设32位微机原理课，但配套实验设备一直是个难点。TW-X76通过PCI9054桥接芯片，巧妙地将PCI高速总线转换为我们熟悉的8位、16位或32位80x86系统总线，并且所有总线都带有隔离保护。这意味着学生可以在Windows XP/Win7环境下，学习编写WDM驱动程序，进行PCI设备的I/O读写、中断处理等高阶实验，为将来从事底层驱动开发打下基础。

丰富的实验项目，从基础到创新

这套系统配套的实验项目非常全，完全覆盖了我们职业院校从基础验证到综合设计的各个教学环节。

<h4>基础硬件与接口控制实验</h4> 比如最基本的**A/D、D/A转换**、**8255并行口输入输出**、**8253定时器计数**，这些都是《单片机控制技术》课的经典内容。学生通过连线、编程，能直观地看到电位器调节引起LED亮度变化，或者步进电机精确地转动指定角度，理解枯燥的时序图到底是怎么回事。<h4>电机控制与传感技术应用</h4> 设备上的**小型直流电机**和**步进电机**实验，以及**温度、压力传感器**电路，特别适合用来做小的项目化教学。我们可以设计一个“智能风扇”的小课题：让学生利用温度传感器采集环境温度，通过ADC0809转换，再由单片机控制直流电机的转速。这样一个综合性的小任务，就把好几章的知识点串起来了。<h4>微机接口与PCI驱动设计</h4> 对于高年级学生，这套设备的价值就更突出了。学生可以在32位微机平台上，设计**8237 DMA传送**、**8250/8251串口通信**。最难得的是，它提供了Windows下PCI设备驱动程序的开发环境（VC++ 6.0 + DriverStudio），并附带了全部源程序。学生可以单步调试32位汇编程序，看到自己编写的驱动程序如何与硬件交互，真正理解“软件控制硬件”的本质。
