TW-QY44 机电液气综合实验台

该实验台是综合全国高等院校的《机床电气自动控制》、《可编程控制器原理》、《数控原理》、《液气压传动》等课程的实验教学大纲,根据学校实际需求而专业设计的教学实验台,该实验台可完成的实验教学专业覆盖面广、可扩展实验课程多,也可任意搭建综合性实验系统来辅助完成课程设计或者毕业设计。因此该实验台是一款比较实用的教学型实验台。

您只要致电:021-55884001(袁经理)

我们可以解答 机电液气综合实验台 的相关疑问!

我们可以帮您推荐符合您要求的 机电液气综合实验台 模块化机电液气综合实验台 机电液气一体化综合实验台 相关产品!

找不到所需产品?请点击 产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-90-2984-1.html

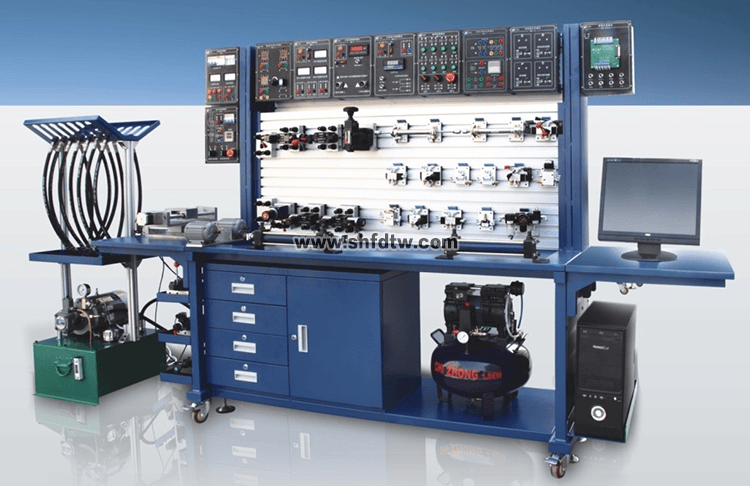

机电液气综合实验台 模块化机电液气综合实验台 机电液气一体化综合实验台(图1)

一、主要性能特点

1、该实验台全部采用模块设计,由多个模块组合而成,各个模块之间的组合以及连接简单、安全可靠;

2、该实验台的所有模块的电气控制端口、液压元件控制油口、气动元件控制口等全部对外开放,可根据自己设计需求灵活组装和设计,可达到很好的实训效果;

3、所有的液压元器件均采用工业液压元件、气动元件、传感器等全部采用工业元件,近似于工业化;

4、实验台由可移动式液气压元件陈列台、主实验操作台、电脑桌组成,且全部采用优质型钢和铁皮制作而成,表面全部经过防锈、亚光喷塑而成;

5、可视化液压气动仿真控制回路、典型PLC工程案例组态仿真等构建成了功能强大、涉及面广的上位机组态控制系统。

二、实验项目:

(一)电液类:

1、常用液压元件的性能测试;

2、基本回路搭接实训实验;(与LG-YZ01基本型液压传动实验台一致)

3、20个可视化液压仿真控制回路实验。(具体回路详见可视化液压仿真控制回路简介)

(二)电气类:

1、26种气动基础回路搭接实验;(LG-QDA01型气动实验台实验项目完全一致)

2、14个可视化气动仿真控制回路实验。(具体回路详见可视化气动仿真控制回路简介)

(三)机电类:

1、10余个三相异步电机相关控制实验;

2、数控十字滑台的单坐标、位移控制;

3、数控十字滑台的双坐标、位移控制;

4、新型电器控制、执行元件认识实践。

(四)  PLC实训类:(与所选模块一致)

三、实验模块:


标准配置模块


模 块 名 称

型 号

模 块 名 称

型 号

模 块 名 称

型 号

交流电源模块

DB-1

交流电源模块

DB-2

智能流量积算仪控制模块

DB-3

智能功率测量模块

DB-4

液压泵控制模块

DB-5

交流接触器模块

DB-6

时间/热继电器模块

DB-7

时间/热继电器模块

DB-8

按钮控制模块

DB-9

交流变频模块

DB-10

交流变频模块

DB-11

步进电机驱动模块

DB-12

固态继电器应用模块

DB-13

固态继电器应用模块

DB-14

三相电机模块

SXDJ

十字路口交通灯模块

DB-20-2

霓虹灯灯模块

DB-20-4

数控滑台

SKHT-01








四、实验台主要技术参数:

1、液压泵站主要技术参数:(泵可选择齿轮泵、摆线泵、叶片泵等任意一种)

驱动电机:Y90L-4  2.2KW   1400r/min

定量叶片泵:CBW-F306-ALP  7MPa  6ml/r

2、气泵主要技术参数:

电源:220V AC50HZ;

功率:465W;

流量:55L/min;

储气罐容积:24L;

噪音:<=60db;

*大压力:0.75Mpa;

尺寸:40*40*52(cm);

3、实验台供电电源:国家标准工业用电——AC380V、50HZ;

4、控制电压:安全控制电压,DC24V;

5、使用环境要求:防潮、防尘环境;

6、主实验台外形:尺寸(mm):2800×620×1680、重量:约200Kg;
