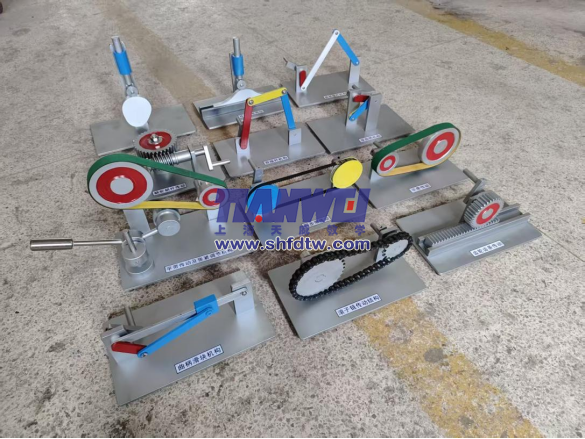

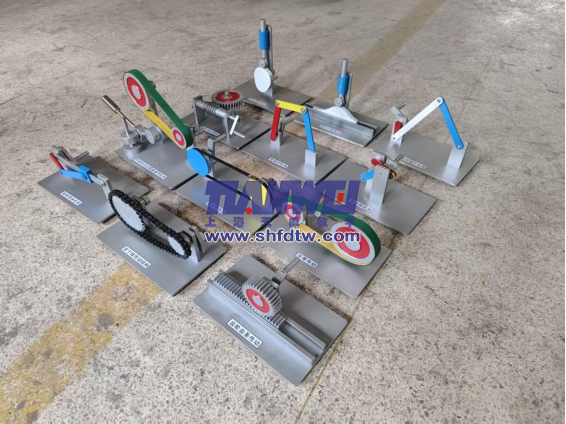

机械原理零件基础模型
编号 | 名 称 | 单价 | 参 考 尺 寸 | 备 注 | |||||||
1 | 圆柱齿轮传动 | 500 | 长240×宽140×高200 | 全部铝合金制作 | |||||||
2 | 圆柱斜齿轮传动 | 540 | 长240×宽140×高200 | 全部铝合金制作 | |||||||
3 | 圆柱内齿合齿轮传动 | 640 | 长200×宽140×高250 | 全部铝合金制作 | |||||||
4 | 圆锥齿轮传动 | 560 | 长200×宽160×高180 | 全部铝合金制作 | |||||||
5 | 圆锥斜齿轮传动 | 640 | 长200×宽160×高180 | 全部铝合金制作 | |||||||
6 | 蜗轮蜗杆传动 | 640 | 长240×宽140×高300 | 全部铝合金制作 | |||||||
7 | 齿轮条齿传动 | 540 | 长240×宽140×高200 | 全部铝合金制作 | |||||||
8 | 非园齿轮传动 | 600 | 长240×宽140×高200 | 全部铝合金制作 | |||||||
9 | 园弧齿轮传动 | 640 | 长240×宽140×高200 | 全部铝合金制作 | |||||||
10 | 人字出轮传动 | 625 | 长240×宽140×高200 | 全部铝合金制作 | |||||||
11 | 螺旋齿轮传动 | 680 | 长240×宽140×高200 | 全部铝合金制作 | |||||||
12 | 不完整齿轮传动 | 660 | 长240×宽140×高200 | 全部铝合金制作 | |||||||
13 | 不完整内园齿轮传动 | 660 | 长200×宽140×高250 | 全部铝合金制作 | |||||||
14 | 园弧齿园柱蜗杆传动 | 840 | 长240×宽140×高3000 | 全部铝合金制作 | |||||||
15 | 平面齿轮包络蜗杆传动 | 1160 | 长240×宽140×高3000 | 全部铝合金制作 | |||||||
16 | 滚球弧面蜗杆传动 | 1520 | 长240×宽140×高3000 | 全部铝合金制作 | |||||||
17 | 圆锥曲齿轮传动 | 720 | 长200×宽340×高140 | 全部铝合金制作 | |||||||
18 | 准双曲画齿轮传动 | 960 | 长200×宽340×高140 | 全部铝合金制作 | |||||||
19 | 双包园弧蜗杆传动 | 1320 | 长240×宽400×高249 | 全部铝合金制作 | |||||||
20 | 锥蜗杆传动 | 960 | 长340×宽240×高180 | 全部铝合金制作 | |||||||
21 | 单头循环滚球圆柱蜗杆传动 | 1920 | 长340×宽240×高180 | 全部铝合金制作 | |||||||
22 | 开始齿轮合不发生冲击传动 | 1620 | 长340×宽240×高180 | 全部铝合金制作 | |||||||
23 | 外啮合周转轮系 | 700 | 长200×宽140×高280 | 全部铝合金制作 | |||||||
24 | 双排外啮周转轮系 | 700 | 长200×宽140×高280 | 全部铝合金制作 | |||||||
25 | 内啮合周转轮系 | 760 | 长200×宽140×高250 | 全部铝合金制作 | |||||||
26 | 双排内外周转轮系 | 1360 | 长200×宽140×高250 | 全部铝合金制作 | |||||||
27 | 锥齿轮周转轮系 | 960 | 长200×宽160×高180 | 全部铝合金制作 | |||||||
28 | 汽车后桥差速器 | 1360 | 长240×宽150×高200 | 全部铝合金制作 | |||||||
29 | 滚齿机差动轮系 | 1920 | 长350×宽140×高180 | 全部铝合金制作 | |||||||
30 | 定轴轮系 | 1080 | 长250×宽250×高240 | 全部铝合金制作 | |||||||
31 | 混合轮系(典型) | 1080 | 长250×宽250×高240 | 全部铝合金制作 | |||||||
32 | 带有内齿轮定轴轮系 | 1500 | 长250×宽140×高240 | 全部铝合金制作 | |||||||
33 | 差动轮系 | 1520 | 长250×宽140×高240 | 全部铝合金制作 | |||||||
34 | 滑移齿轮换向机构 | 1200 | 长250×宽140×高240 | 全部铝合金制作 | |||||||
35 | 圆锥齿换向机构 | 1200 | 长250×宽140×高240 | 全部铝合金制作 | |||||||
36 | 圆柱直齿受力分析 | 400 | 长150×宽140×高160 | 备注 | |||||||
37 | 圆柱斜齿受力分析 | 400 | 长150×宽140×高160 | 全部铝合金制作 | |||||||
38 | 圆柱直齿受力分析 | 400 | 长150×宽140×高160 | 全部铝合金制作 | |||||||
39 | 圆锥斜齿受力分析 | 400 | 长150×宽140×高160 | 全部铝合金制作 | |||||||
40 | 蜗轮蜗杆受力分析 | 560 | 长240×宽140×高280 | 全部铝合金制作 | |||||||
41 | 齿轮啮合受力分析 | 640 | 长450×宽140×高650 | 全部铝合金制作 | |||||||
42 | 齿的根切受力分析 | 500 | 长450×宽140×高650 | 全部铝合金制作 | |||||||
43 | 锥齿的当量齿数受力分析 | 720 | 长450×宽140×高650 | 示教板木制有机玻璃 | |||||||
44 | 圆柱直齿法面剖 | 560 | Ф16×150 | 铝制 | |||||||
45 | 圆柱斜齿法面剖 | 500 | Ф16×150 | 铝制 | |||||||
46 | 圆锥直齿法面剖 | 460 | Ф16×150 | 铝制 | |||||||
47 | 圆锥斜齿 | 460 | Ф16×150 | 铝制 | |||||||
48 | 斜齿条法面剖 | 500 | 长200×宽120×高160 | 铝制 | |||||||
49 | 圆柱齿轮渐开线形成 | 560 | 长200×宽140×高180 | 铝制 | |||||||
50 | 圆柱斜齿 | 520 | 长200×宽140×高180 | 铝制 | |||||||
51 | 圆锥齿轮球面渐开线成 | 700 | 长240×宽140×高320 | 铝制 | |||||||
52 | 盘新铣刀范成切制齿轮 | 720 | 长260×宽140×高320 | 铝制 | |||||||
53 | 指状铣刀 | 760 | 长260×宽140×高320 | 铝制 | |||||||
54 | 齿条插刀 | 760 | 长260×宽140×高320 | 铝制 | |||||||
55 | 滚刀 | 1080 | 长260×宽140×高320 | 铝制 | |||||||
56 | 转动付(典型) | 360 | 长200×宽15×高150 | 铝制 | |||||||
57 | 螺旋付(典型) | 400 | 长300×宽50×高150 | 铝制 | |||||||
58 | 球面付(典型) | 320 | 长300×宽120×高180 | 铝制 | |||||||
59 | 高付(典型) | 500 | 长300×宽120×高180 | 铝制 | |||||||
60 | 移动付(典型) | 360 | 长200×宽150×高150 | 铝制 | |||||||
61 | 曲柄摇杆机构 | 420 | 长250×宽140×高180 | 铝制 | |||||||
62 | 曲柄滑块机构 | 460 | 长250×宽140×高180 | 铝制 | |||||||
63 | 曲柄导杆机构 | 440 | 长250×宽140×高180 | 铝制 | |||||||
64 | 双曲柄机构 | 420 | 长250×宽140×高180 | 铝制 | |||||||
65 | 双摇杆机构 | 420 | 长250×宽140×高180 | 铝制 | |||||||
66 | 回转导杆机构 | 420 | 长250×宽140×高180 | 铝制 | |||||||
67 | 移动导杆机构 | 420 | 长250×宽140×高180 | 铝制 | |||||||
68 | 转动导杆机构 | 440 | 长200×宽140×高280 | 全部铝制 | |||||||
69 | 正弦机构 | 440 | 长200×宽140×高200 | 全部铝制 | |||||||
70 | 正切机构 | 440 | 长200×宽140×高200 | 全部铝制 | |||||||
71 | 平行四边形机构 | 440 | 长200×宽140×高200 | 全部铝制 | |||||||
72 | 反平行四边形机构 | 440 | 长200×宽140×高200 | 全部铝制 | |||||||
73 | 双滑块四边形机 | 600 | 长220×宽140×高180 | 全部铝制 | |||||||
74 | 双转块四边形机构 | 600 | 长220×宽140×高180 | 全部铝制 | |||||||
75 | 摆动导杆四边形机构 | 600 | 长240×宽140×高300 | 全部铝制 | |||||||
76 | 偏置曲柄滑动机构 | 480 | 长240×宽140×高300 | 全部铝制 | |||||||
77 | 偏心轮滑动机构 | 480 | 长240×宽140×高300 | 全部铝制 | |||||||
78 | 港口起重机机构 | 760 | 长180×宽140×高300 | 全部铝制 | |||||||
79 | 电炉炉门启闭 | 900 | 长240×宽140×高300 | 全部铝制 | |||||||
80 | 惯性筛机构 | 1040 | 长260×宽140×高180 | 全部铝制 | |||||||
81 | 三星齿轮换向机构 | 1120 | 长200×宽140×高300 | 全部铝制 | |||||||
82 | 腭式破碎机机构 | 800 | 长200×宽140×高300 | 全部铝制 | |||||||
83 | 汽车前轮转向机构 | 700 | 长260×宽140×高200 | 全部铝制 | |||||||
84 | 牛刨急回机构 | 900 | 长260×宽140×高280 | 全部铝制 | |||||||
85 | 搅拌机机构 | 600 | 长260×宽140×高280 | 全部铝制 | |||||||
86 | 机车车轮动联动机构 | 760 | 长350×宽140×高180 | 全部铝制 | |||||||
87 | 飞机起落架机构 | 700 | 长240×宽140×高300 | 全部铝制 | |||||||
88 | 柴油机配气机构 | 560 | 长220×宽180×高350 | 全部铝制 | |||||||
89 | 六杆机构 | 800 | 长280×宽340×高140 | 全部铝制 | |||||||
90 | 空间RSSR器杆机构 | 1400 | 长400×宽300×高140 | 全部铝制 | |||||||
91 | 空间曲柄摇机构 | 1240 | 长240×宽240×高240 | 全部铝制 | |||||||
92 | 空间RSSp器杆机构 | 1240 | 长240×宽240×高240 | 全部铝制 | |||||||
93 | 空间RSoS器杆机构 | 1440 | 长240×宽240×高240 | 全部铝制 | |||||||
94 | 齿轮连杆机构 | 820 | 长240×宽240×高240 | 全部铝制 | |||||||
95 | 急回连杆机构 | 1060 | 长240×宽240×高240 | 全部铝制 | |||||||
96 | 大摆角急回机构 | 940 | 长240×宽240×高240 | 全部铝制 | |||||||
97 | 汽车自动翻斗 | 1120 | 长240×宽240×高240 | 全部铝制 | |||||||
98 | 筛沙机构 | 1080 | 长240×宽240×高240 | 全部铝制 | |||||||
99 | 铲斗提升机构(连铲车) | 1120 | 长240×宽240×高240 | 全部铝制 | |||||||
100 | 磙子链转动 | 560 | 长350×宽140×高160 | 全部铝制 | |||||||
101 | 同步齿形链轮传动 | 800 | 长350×宽140×高160 | 全部铝制 | |||||||
102 | 三角皮带轮传动 | 480 | 长350×宽140×高200 | 全部铝制 | |||||||
103 | 平皮带轮传动 | 480 | 长350×宽140×高200 | 全部铝制 | |||||||
104 | 交叉轮传动 | 500 | 长350×宽140×高200 | 全部铝制 | |||||||
105 | 半交叉轮传动 | 500 | 长350×宽140×高200 | 全部铝制 | |||||||
106 | 三角带张紧轮传动装置 | 760 | 长300×宽200×高350 | 全部铝制 | |||||||
107 | 圆柱摩擦轮传动 | 400 | 长260×宽140×高300 | 全部铝制 | |||||||
108 | 圆柱槽摩擦轮传动 | 500 | 长260×宽140×高300 | 全部铝制 | |||||||
109 | 外圆锥摩擦轮传动 | 500 | 长260×宽140×高300 | 全部铝制 | |||||||
110 | 换向圆锥摩擦轮传动 | 800 | 长260×宽140×高300 | 全部铝制 | |||||||
111 | 园型带传动 | 520 | 长350×宽140×高160 | 全部铝制 | |||||||
112 | 摩擦压力机 | 900 | 长350×宽140×高160 | 全部铝制 | |||||||
113 | 内圆锥摩擦轮传动 | 760 | 长350×宽140×高160 | 全部铝制 | |||||||
114 | 内圆柱摩擦轮传动 | 700 | 长350×宽140×高160 | 全部铝制 | |||||||
115 | 平皮带张紧轮传动 | 1020 | 长350×宽140×高160 | 全部铝制 | |||||||
116 | 三角带水平传动 | 760 | 长350×宽140×高160 | 全部铝制 | |||||||
117 | 三角带垂直传动 | 780 | 长350×宽140×高160 | 全部铝制 | |||||||
118 | 三角带重力自动张紧 | 780 | 长350×宽140×高160 | 全部铝制 | |||||||
119 | 牙嵌式离合器 | 940 | 长240×宽140×高200 | 全部铝制 | |||||||
120 | 单园盘离合器 | 560 | 长240×宽140×高200 | 全部铝制 | |||||||
121 | 牙嵌式安全离合器 | 1040 | 长240×宽140×高200 | 全部铝制 | |||||||
122 | 园锥摩擦离合器 | 600 | 长240×宽140×高200 | 全部铝制 | |||||||
123 | 棘轮超载离合器 | 720 | 长240×宽140×高250 | 全部铝制 | |||||||
124 | 滚柱定向离心器 | 720 | 长240×宽140×高200 | 全部铝制 | |||||||
125 | NZ挠性离合器 | 1080 | 长240×宽140×高200 | 全部铝制 | |||||||
126 | 销钉钢板式离合器 | 600 | 长240×宽140×高200 | 全部铝制 | |||||||
127 | 钢球安全离合器 | 1080 | 长240×宽140×高200 | 全部铝制 | |||||||
128 | 侧齿式离合器 | 1000 | 长240×宽140×高200 | 全部铝制 | |||||||
129 | 多片式离合器 | 1200 | 全部铝制 | ||||||||
130 | 固定式联轴器 | 2500 | 长240×宽140×高200 | 全部铝制 | |||||||
131 | 址字滑块联轴器 | 500 | 长240×宽140×高200 | 全部铝制 | |||||||
132 | 齿轮联轴器 | 700 | 全部铝制 | ||||||||
133 | 弹性柱销联轴器 | 700 | 长240×宽140×高200 | 全部铝制 | |||||||
134 | 套筒联轴器 | 560 | 长240×宽140×高200 | 全部铝制 | |||||||
135 | 尼龙柱销联轴器 | 680 | 长240×宽140×高200 | 全部铝制 | |||||||
136 | 单万向联轴器 | 440 | 长240×宽140×高200 | 全部铝制 | |||||||
137 | 双万向闻轴器 | 700 | 长240×宽140×高200 | 全部铝制 | |||||||
138 | 斜面联轴器 | 840 | 长240×宽140×高200 | 全部铝制 | |||||||
139 | 尖顶式从动杆凸轮机构 | 560 | 长240×宽140×高350 | 全部铝制 | |||||||
140 | 偏置从动杆凸轮机构 | 560 | 长240×宽140×高350 | 全部铝制 | |||||||
141 | 滚子摆动从动杆凸轮机构 | 520 | 长240×宽140×高280 | 全部铝制 | |||||||
142 | 磙子摆动式端面槽 | 560 | 长240×宽140×高280 | 全部铝制 | |||||||
143 | 对心式平底从动杆凸轮机构 | 520 | 长240×宽140×高350 | 全部铝制 | |||||||
144 | 偏置式平底从动杆凸轮机构 | 560 | 长240×宽140×高350 | 全部铝制 | |||||||
145 | 园弧平底从动杆凸轮机构 | 520 | 长240×宽140×高350 | 全部铝制 | |||||||
146 | 圆柱凸轮机构 | 560 | 长250×宽140×高160 | 全部铝制 | |||||||
147 | 圆锥凸轮机构 | 520 | 长250×宽140×高160 | 全部铝制 | |||||||
148 | 移动凸轮机构 | 960 | 长250×宽140×高160 | 全部铝制 | |||||||
149 | 端面凸轮机构 | 560 | 长250×宽140×高160 | 全部铝制 | |||||||
150 | 主回凸轮机构 | 560 | 长250×宽140×高160 | 全部铝制 | |||||||
151 | 等宽凸轮机构 | 560 | 长250×宽140×高160 | 全部铝制 | |||||||
152 | 等径凸轮机构 | 560 | 长250×宽140×高160 | 全部铝制 | |||||||
153 | 圆柱凸轮间隙运动机构 | 960 | 长250×宽140×高160 | 全部铝制 | |||||||
154 | 单臂外槽轮机构 | 700 | 长150×宽140×高160 | 全部铝制 | |||||||
155 | 双臂外槽轮机构 | 840 | 长150×宽140×高160 | 全部铝制 | |||||||
156 | 不均匀槽轮机构 | 900 | 长150×宽140×高160 | 全部铝制 | |||||||
157 | 球面槽轮机构 | 820 | 长150×宽140×高160 | 全部铝制 | |||||||
158 | 齿轮槽轮机构 | 900 | 长240×宽140×高200 | 全部铝制 | |||||||
159 | 棘轮机构 | 700 | 长240×宽140×高200 | 全部铝制 | |||||||
160 | 内接式棘轮机构 | 760 | 长240×宽140×高200 | 全部铝制 | |||||||
161 | 端面棘轮机构 | 760 | 长240×宽140×高200 | 全部铝制 | |||||||
162 | 双动式棘轮齿条机构 | 700 | 长280×宽140×高180 | 全部铝制 | |||||||
163 | 双向戏剧动棘轮机构 | 600 | 长260×宽140×高250 | 全部铝制 | |||||||
164 | 转角可调棘轮机构 | 840 | 长260×宽140×高250 | 全部铝制 | |||||||
165 | 曲柄摆杆戏剧动棘轮机构 | 840 | 长260×宽140×高250 | 全部铝制 | |||||||
166 | 无声棘轮机构 | 700 | 长260×宽140×高250 | 全部铝制 | |||||||
167 | 多爪棘轮机构 | 700 | 长260×宽140×高250 | 全部铝制 | |||||||
168 | 改变曲柄长度来调节棘轮机构 | 840 | 长300×宽140×高250 | 全部铝制 | |||||||
169 | 摩擦棘轮机构 | 600 | 长260×宽140×高250 | 全部铝制 | |||||||
170 | 棘轮的单向间隙机构 | 600 | 长260×宽140×高250 | 全部铝制 | |||||||
171 | 三角形螺纹 | 360 | 46×200 | 螺纹牙型大Ф70×200 | |||||||
172 | 矩形螺纹 | 360 | 头部采用剖视 | ||||||||
173 | 锯齿形螺纹 | 360 | 铝制 | ||||||||
174 | 梯形螺纹 | 400 | 铝制 | ||||||||
175 | 圆椎管螺纹 | 400 | 铝制 | ||||||||
176 | 螺栓连接 | 560 | 铝制 | ||||||||
177 | 双头螺栓连接 | 560 | 铝制 | ||||||||
178 | 螺钉连接 | 560 | 铝制 | ||||||||
179 | 横向载荷螺栓联接的装置减载 减载套、减载键、减载销 | 1800 | 铝制 | ||||||||
180 | 螺纹防松装置一套 8件 | 1900 | 铝制 | ||||||||
181 | 受横向载荷的螺栓组装置 | 840 | 铝制 | ||||||||
182 | 平键联接 | 440 | 铝制 | ||||||||
183 | 导向平键联接 | 400 | 铝制 | ||||||||
184 | 半圆键连接 | 440 | 铝制 | ||||||||
185 | 锲键连接 | 440 | 铝制 | ||||||||
186 | 钩头锲键连接 | 440 | 铝制 | ||||||||
187 | 一对切向键连接 | 540 | 铝制 | ||||||||
188 | 矩形花键连接 | 540 | 铝制 | ||||||||
189 | 渐开线花键联接 | 540 | 铝制 | ||||||||
190 | 三角形花键联接 | 540 | 铝制 | ||||||||
191 | 螺旋机构形成 | 600 | 长240×宽140×高200 | 铝制 | |||||||
192 | 差动机构形成 | 700 | 长240×宽140×高200 | 铝制 | |||||||
193 | 反向机构形成 | 700 | 长240×宽140×高200 | 铝制 | |||||||
194 | 螺旋差速机构 | 560 | 长240×宽140×高200 | 铝制 | |||||||
195 | 整体螺母机构 | 1120 | 长240×宽140×高200 | 铝制 | |||||||
196 | 组合螺母机构 | 1120 | 长240×宽140×高200 | 铝制 | |||||||
197 | 开合螺母机构 | 760 | 长240×宽140×高200 | 铝制 | |||||||
198 | 螺旋千斤顶 | 760 | Ф160×250 | 铝制 | |||||||
199 | 支承螺母机构 | 640 | 长200×宽100×高100 | 铝制 | |||||||
200 | 阶梯轴的机构 | 800 | 长260×宽140×高200 | 铝制 | |||||||
201 | 用螺母压板螺钉的轴向紧固方法 | 600 | 长260×宽140×高200 | 固定端38306轴向2200 径向游动端306毡密封 | |||||||
202 | 两端游动支承 | 1120 | 长260×宽140×高200 | ||||||||
203 | 0000型固定2000型游动 | 1280 | 长260×宽140×高200 | ||||||||
204 | 一端固定、一端游动 | 1520 | 长260×宽140×高200 | ||||||||
205 | 36000型正装 | 1400 | 长260×宽140×高200 | ||||||||
206 | 一商固定、一端游动 | 1400 | 长260×宽140×高200 | ||||||||
207 | 两端固定式 | 1240 | 长260×宽140×高200 | ||||||||
208 | 6000型正装000型游动油钩密封 | 1800 | 长260×宽140×高200 | ||||||||
209 | 7000型正装毛毡油钩密封 | 1520 | 长260×宽140×高200 | ||||||||
210 | 7000型反装毛毡油钩密封 | 1520 | 长260×宽140×高200 | ||||||||
211 | 四冲程内燃机模型 | 1520 | 长260×宽140×高200 | ||||||||
212 | 一级圆柱齿轮减速器 | 960 | 200×180×170 | 均可测绘铝制 | |||||||
213 | 一级圆柱斜齿轮减速器 | 960 | 200×230×170 | 均可测绘铝制 | |||||||
214 | 一级圆柱人字齿轮减速器 | 1000 | 200×230×170 | 均可测绘铝制 | |||||||
215 | 展开式两极圆柱减速器 | 1760 | 350×180×250 | 均可测绘铝制 | |||||||
216 | 分流式两极减速器 | 7600 | 350×180×250 | 均可测绘铝制 | |||||||
217 | 展开式两极圆柱斜减速器 | 1900 | 350×180×250 | 均可测绘铝制 | |||||||
218 | 分流式两极斜齿减速器 | 1900 | 350×180×250 | 均可测绘铝制 | |||||||
219 | 同轴线式两极减速器 | 2000 | 350×180×250 | 均可测绘铝制 | |||||||
220 | 单级圆锥圆柱齿轮 | 1760 | 350×180×250 | 均可测绘铝制 | |||||||
221 | 两级圆锥圆柱齿轮 | 2000 | 350×180×250 | 均可测绘铝制 | |||||||
222 | 蜗杆上置式减速器 | 1660 | 280×140×300 | 均可测绘铝制 | |||||||
223 | 蜗杆下置式减速器 | 1660 | 280×140×300 | 均可测绘铝制 | |||||||
224 | 蜗杆旁置式减速器 | 1760 | 280×140×300 | 均可测绘铝制 | |||||||
225 | 圆柱锥齿轮蜗杆组合器 | 1360 | 45×250×520 | 均可测绘铝制 | |||||||
226 | 两级自动送料齿轮箱 | 1700 | 180×160×200 | 均可测绘铝制 | |||||||
227 | 齿轮蜗杆减速器 | 2400 | 300×340×180 | 均可测绘铝制 | |||||||
228 | 组合齿轮变速器 | 2480 | 400×400×400 | 均可测绘铝制 | |||||||
229 | 一齿差行星齿轮减速器 | 1760 | 250×160×280 | 均可测绘铝制 | |||||||
230 | 谐波齿轮减速器 | 3000 | 250×160×250 | 均可测绘铝制 | |||||||
231 | 摆线针轮减速器原理 | 3000 | 250×160×250 | 均可测绘铝制 | |||||||
232 | 中心驱动式齿轮减速器 | 4800 | 350×180×260 | 铝制 | |||||||
233 | 三级圆柱圆锥减速器 | 4800 | 500×260×280 | 铝制 | |||||||
234 | 三级圆柱齿轮减速器 | 4600 | 500×260×280 | 铝制 | |||||||
235 | 三级分流式减速器 | 4800 | 500×300×280 | 铝制 | |||||||
236 | 两极同轴分流式减速器 | 4600 | 350×200×260 | 铝制 | |||||||
237 | 齿轮范成仪 | 960 | 330×290×120 | 铅制20模数 | |||||||
238 | 齿轮范成仪 | 840 | 280×230×120 | 铅制15模数 | |||||||
239 | 齿轮范成仪 | 760 | 170×110×170 | 铅制10模数 | |||||||
240 | 拆装用展开式双级圆柱减速器 | 3800 | 535×330×294 | 材料均为铝合金 | |||||||
241 | 拆装用单减速器 | 3240 | 450×400×340 | 机构筒的测绘 | |||||||
242 | 拆装用分流式双级圆柱减速器 | 4000 | 535×300×294 | 及分析模型 | |||||||
243 | 拆装用同轴式双级圆柱减速器 | 4400 | 535×330×294 | 全部采用铝铝制 | |||||||
244 | 拆装用单级圆锥齿轮减速器 | 3200 | 500×350×315 | ||||||||
245 | 拆装用圆锥圆柱齿轮减速器 | 4800 | 550×460×360 | ||||||||
246 | 拆装用蜗轮蜗杆减速器 | 7600 | 420×320×40 | 上下置式各一台 | |||||||
247 | 测绘用曲柄摇块泵 | 700 | 200×100×180 | ||||||||
248 | 测绘用曲柄摇杆泵 | 700 | 170×90×160 | ||||||||
249 | 测绘用曲柄滑块泵 | 700 | 150×100×190 | ||||||||
250 | 测绘用转动导杆泵 | 700 | 130×100×170 | ||||||||
251 | 测绘用摆动导杆泵 | 700 | 150×110×200 | ||||||||
252 | 剪床机构 | 700 | 150×110×190 | ||||||||
253 | 差动轮系机构 | 700 | 160×130×200 | ||||||||
254 | 浮动盘联轴节 | 700 | 160×100×130 | ||||||||
255 | 齿轮直线机构 | 700 | 150×120×170 | ||||||||
256 | 齿轮摆杆机构 | 700 | 160×110×210 | ||||||||
257 | 齿轮油泵 | 760 | 150×160×130 | 华中制图 | |||||||
258 | 带溢流阀齿轮泵 | 840 | 220×160×120 | 同济大学 | |||||||
259 | 柴油机机油泵 | 760 | 200×160×130 | ||||||||
260 | 齿轮油泵(05)立式 | 760 | 200×160×180 | 有沈阳航空 | |||||||
261 | 齿轮油泵(06)卧式 | 760 | 150×180×140 | 学院设计 | |||||||
262 | 齿轮油泵(70)卧式 | 760 | 160×140×140 | ||||||||
263 | 摆线转子油泵 | 760 | 160×150×150 | ||||||||
264 | 安全阀 | 700 | 200×120×110 | 东北工业大写 | |||||||
265 | 铣刀头 | 840 | 280×220×150 | ||||||||
266 | 机用虎钳 | 1280 | 250×180×120 | 转盘式有刻度 | |||||||
267 | 支架 | 300 | 80×85×130 | 大连工学院 | |||||||
268 | 千斤顶 | 760 | 190×200×110 | 郑州工学院 | |||||||
269 | 阀盖 | 300 | 120×120×60 | 山东工学院 | |||||||
270 | 连杆 | 300 | 170×180×70 | 大连工学院 | |||||||
271 | 轴 | 300 | 200×60×40 | ||||||||
272 | 机用虎钳平口钳 | 720 | 220×140×70 | 北京电校 | |||||||
273 | 轴承座 | 600 | 180×160×100 | ||||||||
274 | 阀体 | 700 | 195×60×180 | ||||||||
275 | 叉架 | 500 | 155×110×70 | ||||||||
276 | 滑轮架装配图 | 600 | 180×100×120 | 河北煤建工学院 | |||||||
277 | 小测绘模型95件 | 9000 | 60×60×50 | 东北三省制图研究会设计 | |||||||
278 | 测绘模型10件 | 3200 | 120×110×70 | 铝制 | |||||||
279 | 球阀 | 650 | 80×90×105 | 铝制 | |||||||
280 | 球阀 | 1040 | 140×180×260 | 铝制 | |||||||
281 | 铁托脚夹具 | 1400 | 250×120×160 | 铝制 | |||||||
282 | 铣鼻竖夹具 | 1200 | 260×170×130 | 铝制 | |||||||
283 | 分度钻夹具 | 1200 | 170×110×170 | 铝制 | |||||||
284 | 连续夹紧可调铣夹具 | 1600 | 800×100×150 | 铝制 | |||||||
285 | 成组车孔夹具 | 2000 | 250×150 | 铝制 | |||||||
286 | 下压式钻模 | 1600 | 220×170×200 | 铝制 | |||||||
287 | 盖板式钻模 | 480 | 160×130×50 | 铝制 | |||||||
288 | 短袖钻孔成组夹具 | 1000 | 200×160×130 | 铝制 | |||||||
289 | 箱式钻模 | 1200 | 140×110×120 | 铝制 | |||||||
290 | CA6140型车头箱 | 10800 | 460×420×220 | 外壳透明有机玻璃 | |||||||
291 | CA6410型溜板箱 | 9500 | 620×320×300 | ||||||||
292 | CA6410型进给箱 | 9500 | 580×250×250 | ||||||||
293 | 车床中心架 | 700 | 180×80×250 | 铝制 | |||||||
294 | 车床跟刀架 | 700 | 180×80×250 | 铝制 | |||||||
295 | 车床花盘 | 700 | Φ350×120 | 铝制 | |||||||
296 | CA6140车床尾架 | 1200 | 360×300×250 | 铝制 | |||||||
297 | 铣床顶尖座 | 1300 | 160×150×200 | 铝制 |
