1.产品要求

（1）依据制冷空调系统安装维修工国家职业标准和世界技能大赛相关项目技术标准设计，突出“安装”、“调试”、“维修”、“设计”、“管理”等技术技能训练内容。在制冷专业教学实训方面，体现出双温冷库的安装与调试、双温冷库系统的应用设计、双温冷库系统故障查排。

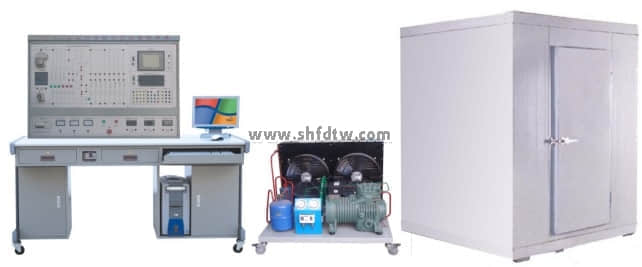

（2）选用真实的制冷元器件，真实的冷库库体，完全达到工业要求的制冷效果，冷库库体、操作台、制冷系统和电气控制系统组成一个双温冷库装置；在控制方面采用PLC+触摸屏+组态监控&单片机+智能仪表的控制模式，在制冷系统方面采用电子膨胀阀，稳定地控制蒸发器的流量，从而精确地控制库内温度；设置有系统操作台，在库体一侧安装有可更换侧板，便于学员在上述的操作台与侧板上安装制冷系统和电路系统等；库门采用全透明材料，透过库门能清晰看到系统的内部结构。

2.技术参数

（1）工作电源：单相三线 220V±10% 、50Hz ；额定功率≤1.4KW； （2）制冷量1.2KW～3.9KW（-15℃～+25℃） ；（3）制 冷 剂：R134a、充注量：2.0kg±10%；（4）冷藏室温度+5℃、冷冻室温度-15℃左右；(5)总装外型尺寸要求（L*W*H）≧2830mm*810mm*1830mm、双温库体外型尺寸要求（L*W*H）≧1300mm*700mm *1830mm、工作台尺寸要求（L*W*H）≧1530mm *810mm *600mm

3.设备配置

（1）冷库柜体、 系统工作台、 电气控制箱、制冷管路系统、装配桌、 电脑等；（2）工具配件1套，包含护目镜、防割手套、绝缘手套、防冻手套1双、 钳形表、数字万用表、数字兆欧表、带表游标卡尺、锂手电钻、平推式台虎钳、尖咀钳、绝缘端子压线钳、镜面双开口扳手、内六角扳手、扩管器、回收机、单级真空泵、电子称、双表阀、冷媒瓶带阀、手提式焊炬、 检漏仪、弯管器、抽屉款三层工具车、带盖物流箱、真空压力表等与满足设备使用的所有工具；

4.可进行的实训项目

项目一、双温冷库系统的认识项目：模块1双温冷库系统结构及设备工作原理的了解和掌握；模块2双温冷库控制原理的认识；

项目二、双温冷库系统的安装与调试：模块1制冷组件的制作与钎焊；模块2制冷系统的安装；模块3电控系统的安装；模块4制冷系统测试与制冷剂充注；模块5双温冷库系统的调试；

项目三、制冷设备的设计：模块1双温冷库热回收系统的设计；模块2电子膨胀阀代替热力膨胀阀的改造设计；模块3双温冷库热气融霜系统设计；模块4编制双温冷库PLC控制程序的设计；模块5编制双温冷库触摸屏程序的改造设计；模块6编制双温冷库组态监控程序的设计；

项目四、制冷设备制冷剂的回收

项目五、双温冷库系统故障查排项目：模块1制冷系统故障查排；模块2电控系统故障查排；

项目六、PLC与触摸屏控制技术应用。
