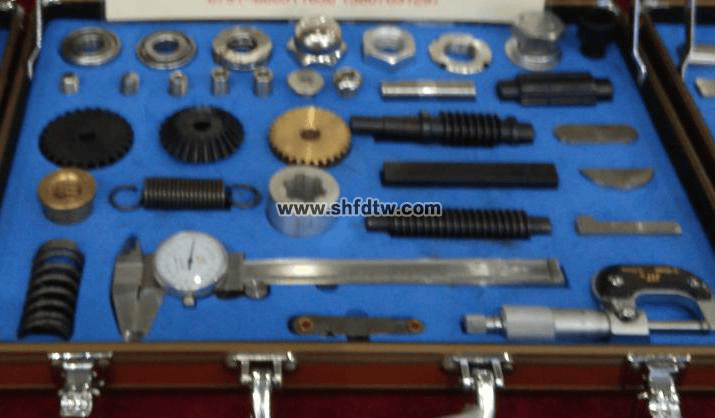

TW-Z63标准零件实测绘图训练装置
产品特点
1、项目实际化：以实际标准零件为训练对象；
2、功能系统化：看图找标准零件、标准零件测量、标准零件绘图三位一体的训练模式；
由简单标准零件到复杂标准零件的训练过程。
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会
4、教学标准化：配套的训练指导书，教和学都十分方便、教学效果显著；
5、管理便利化：零件、测量工具及指导书均放在一个精制的箱子里，管理十分方便。

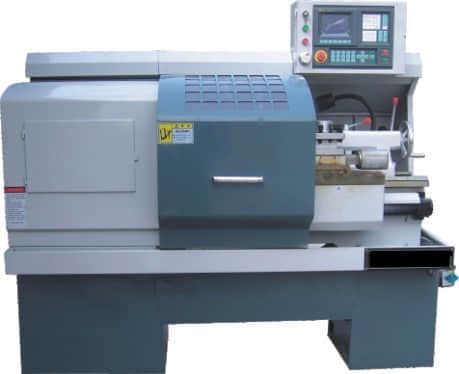

TW-6132型 数控车床(教学/生产两用型)
价格:80000元
TW-6132型数控车床是设计精巧的经济型车床，配备高可靠性的华兴数控系统。即可用于教学，也可用于工厂生产。床身导轨选用耐磨铸铁，床鞍及溜板贴塑处理。进给传动采用滚珠丝杆副。外形全封闭防护。该机床采用机电一体化方式设计，采用四刀位自动回转刀架，操作简便、效率高，通过编程对各种盘类、轴类零件能自动完成内外圆柱面、圆锥面、圆弧面、螺纹等工序的切削加工，并能进行切槽、钻扩、铰孔等工作。
数控车床技术参数：
项 目 | 单 位 | 项 目 | 单 位 | 备 注 | |
床身上最大回转直径 | mm | 340 | X轴快速进给(配步进) | mm/min | 3000 |
横滑板上最大回转直径 | mm | 182 | Z轴快速进给(配步进) | mm/min | 6000 |
最大加工长度 | mm | 750 | X轴定位精度 | mm | ±0.01 |
床身宽度 | mm | 320 | Z轴定位精度 | mm | ±0.02 |
主轴转速范围 | rpm | 100-2100 | X轴重复定位精度 | mm | 0.005 |
主轴内孔解锥度 | 莫氏6# | Z轴重复定位精度 | mm | 0.01 | |
主轴通孔直径 | 52 | 尾座套筒锥度 | 莫氏4# | ||
刀具数量 | 把 | 四工位 | 尾座套筒行程 | mm | 130 |
刀柄尺寸 | mm | 20 | 主电机功率 | Kw | 4 |
最小进给量 | mm | 0.001 | 机床净重 | kg | 1450 |
数控系统 | 可先配：广数、FANUC、SIEMENS、华中等，价格另仪。 | ||||
