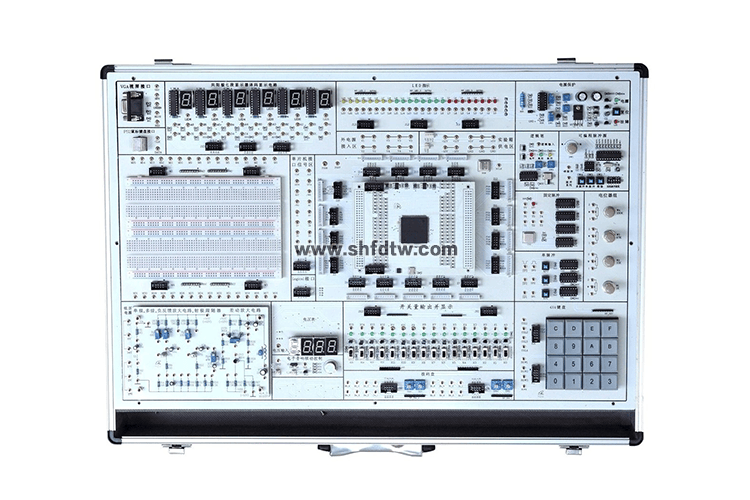

TW-X78型电子技术单片机综合实验箱
TW-X78型电子技术单片机综合实验箱教学应用分享
各位职业院校的同仁，大家好。今天想跟大伙儿聊聊我们实训室里用得比较顺手的一款教学设备——TW-X78型电子技术单片机综合实验箱。我带《单片机原理》和《电子技术综合设计》这些年，用过不少实验设备，这个箱子给我的感觉是设计得比较实在，能覆盖我们电子技术类专业大部分课程的教学需求。接下来我结合自己的使用体会，跟大伙儿分享一下这款实验箱的特点。
一、模块化设计：让教学更加灵活高效
TW-X78实验箱采用的是模块化结构，这一点我个人非常认可。整个箱体由全铝合金材质打造，搭配绿色环保的铝木材料，外形尺寸578×320×110mm，摆在实训台面上不占地方，学生搬动也很方便。
这个实验箱把模拟电路、数字电路和单片机三大模块集成在一个平台上，支持独立模块方式接入。这样一来，我们上《模拟电子技术》课时，可以用负反馈电压放大器、差动放大器这些模块来演示；上《数字电路》时，就用面包板主体来搭建逻辑电路；讲到单片机开发时，插上核心板就能在线编程调试。一台设备覆盖多门课程，不用换来换去，确实省了不少事。
1. 核心硬件配置与保护机制
这款实验箱的主CPU采用STC12C5A60S2芯片，支持在线编程、下载和在线调试，学生写完程序可以直接烧录，不需要额外买编程器。配套的接口模块相当齐全，包括并行和串行的A/D、D/A转换模块、RS232/RS485通信接口、USB通信接口，还有点阵LED和图形LCD显示接口单元。做机电一体化控制实验时，还配有一个小平台可以连接步进电机、直流电机这些实物，学生能直观地看到程序怎么控制硬件。
值得一提的是，这个实验箱在电路保护方面做得比较到位。电源部分提供+5V/2A和±12V/0.5A，每路都有短路保护和自动关断功能，+5V还专门设计了过压、过流、欠压三重保护。学生在接线过程中万一不小心短路，电源会自动切断，等故障排除后再恢复供电，这一点对职校的实训教学来说特别实用——少了很多烧元件、烧线路的麻烦。
2. 丰富的信号源与显示资源
实验箱上集成的信号源种类比较丰富。有10MHz和2MHz两种有源晶振作时钟源，还有由555振荡器和89C2051单片机组成的可编程脉冲源，频率和脉冲数都可以设置。三路单脉冲电路也很实用，每路输出正脉冲的同时还输出一个负脉冲。显示方面，6位7段数码管支持静态和动态显示，配有电流驱动；24位高亮发光管分红、黄、绿三组，输入端同样带保护。
输入设备方面，有一个4×4矩阵键盘，4组拨码开关可以提供0～9和A～F的十六进制编码值。这些资源足够覆盖单片机基础教学中的按键扫描、数码管驱动、LED流水灯等经典实验项目了。
二、实训项目设计：从基础到综合层层递进
TW-X78覆盖的实训内容非常全面，从数字电路、模拟电路到单片机应用，基本上电类核心课程都能用得上。我们学校的教学安排大致分为三个阶段：
第一阶段是基础验证性实验。比如让学生做流水灯程序、数码管静态显示、矩阵键盘扫描这些入门项目，目的是熟悉开发环境和基本语法。这个阶段学生比较容易上手，做出来看到LED闪烁或数码管显示数字时，他们挺有成就感的。
第二阶段是综合设计类实训。比如利用串行A/D模块采集模拟电压，在LCD上实时显示；或者结合RS485通信接口，做一个多机通信的小系统。这些项目把单片机的多个知识点串联起来，锻炼学生的系统思维和排错能力。
第三阶段是创新开发。实验箱预留了VGA接口和PS/2鼠标接口，学生可以尝试做更复杂的项目，比如用PS/2键盘做输入设备，用VGA驱动显示器。模块电路接入区尺寸155×100mm，学生自己做的小模块也可以插上去调试。
1. 软件环境与通信支持
TW-X78在软件支持方面也比较友好。微机系统与PC通信可选USB和以太网两种方式，配套的集成开发环境基于.NET开发，兼容Windows XP/7/10的32位和64位系统。单片机开发使用KEIL C51环境，支持汇编和C语言的编程、编译、调试和在线下载。STC系列单片机的在线下载软件STC_ISP_V479也是标配。这些软件都是业内通用工具，学生学会后将来就业也能用得上。
2. 使用小贴士
最后给初次使用这款实验箱的老师提个醒。实验线路的连接全部采用自锁紧式涂金插孔，抗氧化效果好，实验导线连接也比较稳定可靠。但我还是建议学生在连接线路前先关闭电源，接好后再通电测试。另外，电源开关的打开顺序建议先开交流开关，再开直流开关，关掉时顺序相反，这样可以更好地保护设备。
总的来说，TW-X78型电子技术单片机综合实验箱是一台功能集成度高、模块化设计合理、保护措施到位的教学设备，基本能满足我们职业院校电子技术类专业的实训教学需求，值得推荐给各位同仁。
