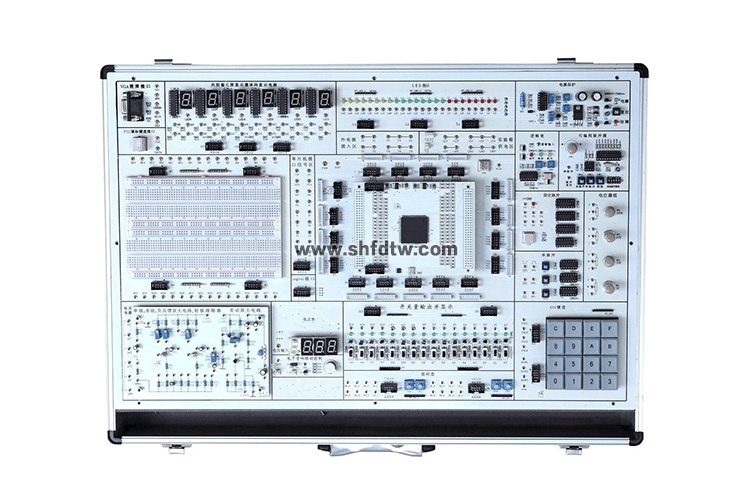

TW-X78型电子技术单片机综合实验箱
一、性能特点
实验箱由全铝合金箱体、开关电源、常用信号源、测量小仪表、EDA设计模块和单片机模块接入区、模拟电路模块接入区和面包板等组成。其中实验电路主板采用固定和拆卸式相结合的模块式结构，根据用户需求灵活配置。为用户开展创新设计提供良好的硬件平台。本实验箱适用于本专院校所有电类和非电类专业《数字电子技术》、《数字系统设计》、《模拟电子技术》、《电子线路》、《EDA技术应用》《VHDL设计语言》、《电子系统综合设计》课程的实验创新设计。
二、功能概述
1、同时兼容基本数字电路、模拟电路、单片机等综合课程设计。
2、数字电路、模拟电路、单片机主系统均以独立模块方式接入。
3、主板上电路的保护：因短路等过流和电源电压过高或欠压发生时，自动切断电源，并故障排除后自动恢复。
4、主板上基本模块电路上电自检。
三、主要技术指标
1、单片机主系统CPU采用STC12C5A60S2,可以在线编程、下载、在线调试。
2、模拟电路模块多种：负反馈电压放大器的设计、差动 放大器的设计、集成运算放大器性能测试和线性应用、正弦振荡器的设计等，尺寸150×98。
3、数字电路：以面包板为主体实验载体。
4、单片机接口应用模块：并行A/D和D/A、串行A/D 和D/A、并行可编程定时器和I/O、串行通信接口、机电一体化控制小平台、S232/RS485通信接口单元和USB通信接口单元、点阵LED和图形LCD显示接口单元........等。尺寸90×98。
5、LED显示：6位7段数码管静态显示和动态显示，含电流驱动。
6、24位高亮发光管红、黄、绿色三组，含电流驱动，输入端带保护功能。
7、16路关量输入，可同时输出0和1两种电平信号，输出端带保护功能。
8、矩阵式4×4键盘。
9、4组拨码开关：提供0～9,A～F 十六进制编码值。
10、10MHZ和2MHZ有源晶振作时钟源。
11、可编程脉冲源：由555振荡器和智能单片机89C2051控制器构成频率可调、脉冲数可设置的脉冲序列发生电路。
12、有三路单脉冲电路，每路产生正脉冲的同时还产生一个负脉冲 。
13、四状态逻辑笔：可测量高低电平、高阻和脉冲状态。
14、三位半数字电压表电路。
15、CRT VGA接口
16、PS/2鼠标接口
17、模块电路接入区尺寸 155×100mm。
18、4个精密电位器WXD3-1～100K。
19、实验电路工作电源：+5V/2A、±12V/0.5A，每路均带有短路保护和自动关断功能，每路带电源指示。其中+5V电源设计有过压、过流、欠压保护功能，待电路中故障排除后，自动恢复供电。
20、实验线路的连接：全部信号引出采用自锁紧式涂金插孔（永不氧化，美观漂亮）和排线座引出，实验导线连接稳定可靠。
21、外形尺寸：578×320×110mm
22、箱体：铝木合金材料，绿色环保，造型美观大方。
三、实验内容
涵盖基础数字电路、模拟电路、单片机原理应用的全部实验内容。
四、 实验系统配置
1、基本配置
1） 主机1台（含电源）
2）模拟电路模块4块：运放电路实验板和单管、双管放大电路、差动放大电路和射极跟随器模块、功率放大电路模块、正弦波振荡器模块等基本模拟电路实验模块。
3）单片机基本模块5块:并行A/D和D/A、并行可编程定时器和I/O、串行通信接口、机电一体化控制平台、电子音响产生和音频功率放大电路，尺寸90×98mm。
4）电子档实验指导书一套
5）各种实验导线若干根
2、可选配置
模拟部分
1、晶闸管控制电路设计
2、直流稳压电源的设计
3、场效应管放大器的设计
4、整流、滤波电路和集成稳压电路设计
数字部分
1、555定时器及其应用
2、触发器功能验证及应用
3、集成计数器及应用
4、寄存器与移位寄存器的应用
5、数据选择器及应用
6、集成译码器及应用
7、集成电路扩展板
8、门电路组合一
9、门电路组合二
10、门电路组合三
11、抢答器的应用
12、表决器的应用
单片机部分
1、串并和并串转换电路。
2、串行接口16C550和8251应用实验电路。
3、可编程并行接口和可编程定时器接口8155应用模块
4、通信接口电路包含RS232/485、HOST /SLAVE模式USB通信，串行A/D转换TLC549、串行D/A电路TLC5615，看门狗应用电路，一总线数字温度传感器电路。
5、可以实现步进电机调速的驱动实验。
6、可以实现继电器控制实验。
7、可以实现彩色流水灯、交通灯实验。
