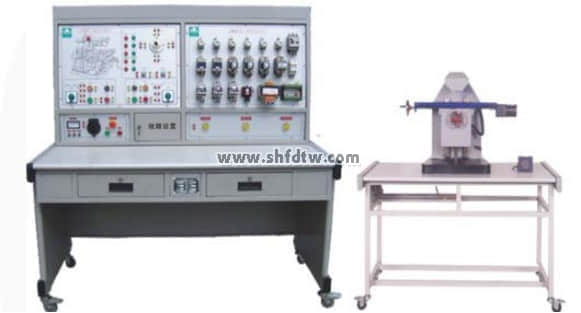

TWDQ-X62型 万能铣床电气技能实训考核装置（半实物）
TWDQ-X62型万能铣床电气技能实训考核装置（半实物）是天威公司在原来的X62W型万能铣床电气技能实训考核装置基础上进行改造升级，它增加了X62W型万能铣床仿真半实物模型，并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的运动全部展现出来，因而使教学更加形象生动。
TWDQ-X62型万能铣床电气技能实训考核装置（半实物）适合于维修电工（电工）初、中、高级技能鉴定中有关机床电气部分的培训考核。
一、功能特点
1、TWDQ-X62型万能铣床半实物仿真模型是参照实际X62W型万能铣床的尺寸按一定比例缩小的设计；
2、本套装置电气部分的操作，能实现X62W型万能铣床各种运动，它包括：主轴正反转、工作台纵进给、工作台垂直进给及冷却泵运行，极限位置的限位保护；
3、机床电气线路的所有接点，在装置的面板上都有相应的测试点，便于学员检测故障；
4、半实物模型上所有电机的电压等级与实际的机床是完全相同；
5、半实物机床的床身采用铸件，专用模具一次成型。滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床；
6、半实物机床各部件采用不同的颜色，培训时学生更加容易理解接受；
7、半实物机床活动导轨表面采用高频淬火工艺，经久耐用；
8、控制屏的故障箱内设有32个开关，通过拨动故障开关可设置相应的故障点。
二、技术性能
1、输入电源：三相四线（～380V±10% 50Hz）
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m
3、装置容量：＜1KVA
4、外形尺寸：1410mm×725mm×1535mm
三、装置的基本装备
1、电源控制面板
（1）交流电源（带有漏电保护措施）
提供三相交流电源（380V）
（2）人身安全保护体系
屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断电源，确保实验进程安全。
屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。
2、主令控制及图示板
面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。
面板上印有X62W万能铣床立体示意图，可以很直观地看出X62W万能铣床的外形轮廓。
3、元器件安装板
面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的观看它们的动作情况。
4、故障开关箱。
设有32个开关，其中1到29用于故障设置；30到32三个开关保留。
5、实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底还设有四个方向轮和四个固定调节机构，便于移动和固定，有利于实验室布局。
6、半实物模型桌子尺寸：1268mm ×723mm ×798mm
7、X62W万能铣床模型尺寸：700mm ×550mm ×550mm
8、工作台纵向移动行程：130mm
9、工作台垂直移动行程：30 mm
10、工作台横向移动行程：50 mm
四、设备配置
1、 X62W型 万能铣床电气技能实训考核装置 2台
2、 X62W万能铣床半实物模型（含实训桌） 1台 (配有与电气部分的连接接口，通过电缆连接)
五、实训项目与目的
1、熟悉常用低压电器的机构、原理
2、通过观察机床模型的运动，了解机床的实际运动
3、了解机床电器控制的原理及各种保护装置
4、掌握机床中常见故障的排除方法
五、故障点设置一览表
编号 故障现象
1 冷却泵电机不能启动
2 主轴、进给均不能启动
3 主轴无变速冲动
4 主轴停止制动不正常
5 主轴电机不能启动
6 主轴停止不能制动
7 主轴不能启动
8 进给电机不能启动
9 进给电机不能启动
10 进给电机不能启动
11 进给变速无冲动，圆形工作台不能工作
12 工作台不能左右进给
13 工作台不能左右进给
14 非圆工作台不工作
15 工作台不能向左进给
16 进给电机不能正转
17 工作台不能向上或向后进给
18 圆形工作台不能工作
19 圆形工作台不能工作
20 非圆工作台不能向右进给
21 非圆不能上下（或前后）进给，不能快进
22 不能上下（或前后）进给
23 不能向下（或前）进给
24 进给电机不能反转
25 只能一地快进操作
26 只能一地快进操作
27 不能快进
28 电磁阀不动作
29 进给电机不转
