TWDQ-C6140型 普通车床电气技能实训考核装置(半实物)

    TWDQ-C6140型普通车床电气技能实训考核装置(半实物)是在原来的C6140型普通车床电气技能实训考核装置基础上进行改造升级,它增加了C6140型普通车床仿真半实物模型,并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的运动全部展现出来,因而使教学更加形象生动。本装置适合于维修电工(电工)初、中、高级技能鉴定中有关机床电气部分的培训考核。

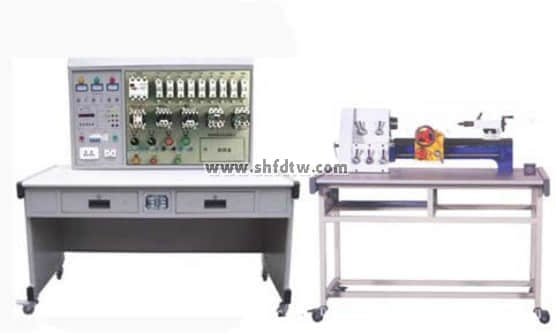

普通车床电气技能实训考核装置(半实物)(图1)


一、功能特点

1、 C6140型普通车床半实物仿真模型是参照实际C6140型普通车床的尺寸按一定比例缩小的设计;

2、本套装置电气部分的操作,能实现C6140型普通车床各种运动控制,它包括:主轴启动停止、工作台快速移动和冷却泵启动停止,极限位置的限位;

3、机床电气线路的所有接点,在装置的面板上都有相应的测试点,便于学员检测故障;

4、半实物模型上所有电机的电压等级与实际的机床是完全相同;

5、半实物机床的床身采用铸件,专用模具一次成型。滚珠丝杆传动,手轮使用实际机床部件,贴近真实机床;

6、半实物机床各部件采用不同的颜色,培训时学生更加容易理解接受;

7、半实物机床活动导轨表面采用高频淬火工艺,经久耐用;

8、控制屏的故障箱内设有32个开关,通过拨动故障开关,可设置相应的故障点。

二、技术性能

1、输入电源:三相四线(~380V±10%  50Hz)

2、工作环境:温度-10℃~+40℃  相对湿度<85%(25℃)  海拔<4000m

3、装置容量:<1KVA

4、外形尺寸:1410mm×725mm×1535mm

三、装置的基本装备

1、电源控制面板

(1)交流电源(带有漏电保护措施)

 提供三相交流电源(380V)

(2)人身安全保护体系

 屏上装有电压型漏电保护装置,控制屏内或强电输出若有漏电现象,即告警并切断电源,确保实验进程安全。

 屏上装有一套电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源。

2、主令控制及图示板

 面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行,指示灯可以指示机床的相应动作。

 面板上印有C6140普通车床立体示意图,可以很直观地看出C6140普通床的外形轮廓。

3、元器件安装板

 面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件,这些元器件直接安装在面板表面,可以很直观的观看它们的动作情况。

4、故障开关箱。

设有32个开关,其中1到29用于故障设置;30到32三个开关保留。

5、实验桌

 实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体结构,造型美观大方;设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底还设有四个方向轮和四个固定调节机构,便于移动和固定,有利于实验室布局。

6、半实物模型桌子尺寸:1268mm ×723mm ×798mm

7、 C6140车床模型尺寸:900mm ×320mm ×370mm

8、工作台移动行程:200mm

9、主轴转速:250r/min

三、设备配置

1、C6140普通车床电气技能实训考核装置  2台

2、C6140普通车床半实物模型(含实训桌)1台(配有与电气部分的连接接口,通过电缆连接)

四、实训项目与目的

1、熟悉常用低压电器的机构、原理

2、通过观察机床模型的运动,了解机床的实际运动

3、了解机床电器控制的原理及各种保护装置

4、掌握机床中常见故障的排除方法

五、故障点设置一览表

编号 故障现象

1 机床无法启动

2 机床无法启动

3 机床无法启动

4 照明灯不亮

5 机床无法启动

6 机床无法启动

7 主轴、冷却泵电动机不能启动

8 主轴电动机控制不能自锁

9 主轴电动机控制不能自锁

10 主轴、冷却泵电动机不能启动

11 冷却泵不能启动

12 冷却泵不能启动

13 冷却泵不能启动

14 刀架不能快速移动

15 主轴不工作

16 冷却泵不工作

17 不能快速移动
