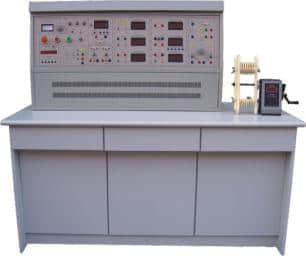

TWDJB-02型 电机·变压器维修及检测实训装置
TWDJB-02型电机·变压器维修及检测实训装置：把电机拆透了，才算真学明白了
带维修电工班这么多年，我越来越确信一件事——电机维修这玩意儿，光靠课本和PPT绝对教不会。学生坐在底下看变压器结构图，看一百遍也不如亲手拆一个。我们学校前几年刚换TWDJB-02型电机·变压器维修及检测实训装置的时候，几个老教师围着设备看了半天，都说这回算是找到对口的家伙什儿了。
一、为什么要从“拆”开始学维修？
我以前带学生做电机维修实训，最头疼的就是设备太“金贵”。几百瓦的成品电机，学生一拆就坏，铜线被绝缘漆死死粘在槽里，拆一圈断一圈，学生拆到一半就想放弃。换一个新的成本又高，弄得老师和学生都束手束脚。
TWDJB-02型最大的亮点在于它内置了“未浸漆”的单相变压器和三相鼠笼异步电动机。所谓“未浸漆”，就是线圈绕好后没有经过绝缘漆浸泡固化处理，线包是松软的，拆起来省力，嵌线时也方便学生反复练习。有了这个装置，学生可以从容地进行拆除、重绕、组装的全流程训练，真正体验到电机从“一堆散线”到“通电运转”的完整过程。
二、实训项目覆盖全面，贴近岗位需求
这套装置最大的价值，在于它支撑的实训项目体系非常完整，绝不是做个样子给学生看看就完了。
在变压器维修这块，我们要求学生从拆除前的数据记录与计算开始，一步一步做下来：变压器拆除、绕组绕制、组装，再到绝缘电阻测试（用500V兆欧表）、直流电阻测试（用数字万用表）、同名端判别、变比测试、空载运行、短路测试。一套完整的流程跑下来，学生对变压器的理解比光看课本深刻太多了。
电动机维修方面更是重头戏。三相鼠笼异步电动机的定子绕组拆除、绕线模选用、绕线、嵌线、接线、整形、浸漆烘干，再到组装后的绝缘检测和空载试运行——每一步都是企业维修电工的看家本领。还有单相电容运转异步电动机的维修训练，这个在实际维修中太常见了，洗衣机的电机、风扇电机都是这种结构，学生把原理搞明白了，出去干活心里才有底。
三、硬件配置务实耐用，专为实训课堂打造
这套设备的硬件配置很务实，没有华而不实的东西。
电源与安全保护系统这块，设备采用三相四线制380V电源输入，面板上装有数字式交流电压表，通过波段开关切换就能观测相间电网电压。最让我安心的是它配备的定时器兼报警记录仪——我们私下叫它“服务管理器”。平时当时钟用，还能设定实训时间。最关键的是，它能自动记录学生因接线或操作失误导致的漏电告警、仪表超量程告警次数。期末考核的时候，谁操作马虎、谁规范严谨，数据说话，学生心服口服。
测量仪表方面更是干货满满：真有效值交流数字电压表、三只真有效值交流数字电流表、直流数字毫安表，全部采用量程自动判断切换，三位半数显，精度0.5级。最值得一提的是一块智能功率、功率因数表，采用DSP技术计算有功功率和无功功率，还能贮存15组测试结果数据。做电机型式试验的时候再也不用拿本子手记数据了，直接调出来就行。
绕线工具也考虑得很周到。实训桌上固定了一台手摇式电子计数绕线机，数显范围0—9999匝，计数精确。桌子下方还设有绕线柜，铜线就放在里面，取用方便。配备的绕线模、压线架等工具一应俱全。
四、适用课程与等级考核
这套装置适用于机电一体化、自动化及相关电气专业的《电机制造工艺》《电机维修》《电机测试》等课程，结合机械工业出版社和中国劳动保障部《国家职业标准—维修电工》《职业技能鉴定培训教材—维修电工》 等相关内容，同时可作为初级、中级、高级维修电工的等级考核与鉴定的设备。说白了，学生在这里练好了，出去直接考证拿证，一点都不虚。
总的来说，TWDJB-02型电机·变压器维修及检测实训装置是一套真正懂职教需求的设备。它把电机维修这个看似复杂的技能拆解成一个个可操作的步骤，让学生在反复练习中掌握真本事。用我们教研室一位老教师的话说：“有了这台家伙，学生学完了至少敢动手，不像以前光会在纸上画线圈。”
