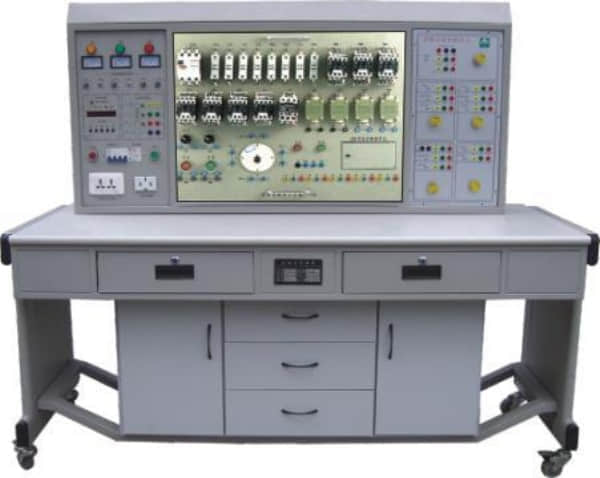

TW-JC102A型 四合一机床电气控制技能实训考核装置
一、概述
本装置是我公司为各职业技术院校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制的教学、考核而研制的实训设备。全用于课堂演示、机床电气控制原理性操作及实训实习考核。装置通过方便地更换挂箱可分别考核四种机床电路，利用率高、减少资金投入，每个挂箱具有的智能故障设置功能，操作方便。由于设备均采用工业上通用的电器，因而可作为电工类职业培训的考核设备。通过本设置的培训能提高学生动手能力和故障排除技能，并克服以往在实际设备上进行教学费用高且难以达到教学目的的弱点。
二、适用范围
通过更换挂箱能完成以下四种机床电路的实训考核：
1、X62W型万能铣床电气技能实训考核
2、T68卧式镗床电路技能实训考核
3、Z3040摇臂钻床电路技能实训考核
4、CA6140普通车床电路技能实训考核
每个电路均设有17-25个故障点，通过实验台上的无线网络答题器排除故障。
5、无线智能考核器技术说明
·考核器采用优质PVC模具一次成型，表面贴彩色PVC面板。考核器左侧连接考核模块及进项电源。
·考核键采用数字化触摸式按键，手感清晰、反应敏捷。
·人机界面采用蓝光3.2液晶显示屏，操作简单明了，具有很好的互交性。
·数据传输采用高质量无线网络模块，保证数据传输的距离和精确度。
·电路设计优化合理，生产工艺严格完善，保证机器的可靠性和稳定性。
·可设置最多达60个故障点（扩容后）。
·故障编号可以随意更改。
·每个故障点都可以设置为开路或短路故障。
·设置的参数在断电后不会丢失。
·输出继电器的触头容量达5A/AC250V，既可以用于强电，又可以用于弱电。
·采用独立开关电源供电，输入电压范围宽，体积小、重量轻、效率高。
三、特点
1、一台装置能完成四种机床电路的实训考核，经济效益显著。
2、设有电压型和电流型保护器，能确保操作者人身安全，还设有实验管理器，可设定实训时间，定时报警且切断电源。为学员的考核提供一个统一的标准。
3、设有单片机和全程监控三相输出工作电源相间、线间过载或短路，一旦发生即切断电源且告警，故障排除按下复位按钮后才能重新启动电源，确保设备安全。
四、技术性能
1、输入电源：三相四线～380V±10% 50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1500mm×700mm×1400mm
五、装置的构成及功能
装置主要有实训屏、实训机床电路挂箱、实训桌等组成。
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝合金面板
1、主控功能板
（1）三相四线电源输入，通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
（2）设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。
（3）三相四线电源输出，具有单片机全程监控相间、线间过载或短路自动切断总电源，且设有报警与复位功能。
（4）实验管理器：具有设定实训时间，定时报警、切断电源等功能。
（5）设有380V和220V插座，为外部仪器提供工作电源。
2、辅助器件安装屏
柜体下底装有实训考核用的演示及验证电机，电机所有的接线口都已引到面板上，通过专用安全导线与实训考核电路挂箱连接。
六 、配套教学资源
（一）机床电气仿真软件
机床电气仿真软件：考核软件要求介绍多种机床的工作原理、线路结构等内容。软件要求包括M7120平面磨床、M7130K平面磨床、C6140普通车床、C6150普通车床、C650-2普通车床、T68卧式镗床、Z3040B型摇臂钻床、Z3050摇臂钻床、20/5T桥式起重机、X62W万能铣床、M1432A万能外圆磨床多种电路仿真。每种电路都采用FLASH动画技术，可以对电路上的开关进行操作，每种机床电气设备软件界面配有结构组成、器件认识、原理介绍、接线练习、故障检查、习题测试等模块、可以在每种电路上进设置故障，继电器、电动机及其它元器件运动状态可表示出来。从而仿真的形象、逼真。 大大提高了学生的学习兴趣。
七、机床电路考核挂箱基本配置
四种机床考核电路及对应的故障点：
（一）X62W万能铣床电路技能实训考核装置故障点设置一览表：
故障编号 | 故障现象 | 故障编号 | 故障现象 |
1 | 冷却泵不能启动 | 13 | 进给电机不能正转 |
2 | 主轴、进给均不能启动 | 14 | 工作台不能向上或向后进给 |
3 | 主轴无变速冲动 | 15 | 圆形工作台不能工作 |
4 | 主轴停止制动不正常 | 16 | 非圆工作台不能向右进给 |
5 | 主轴电机不能启动 | 17 | 非圆不能上下（或前后）进给，不能快进 |
6 | 主轴停止不能制动 | 18 | 不能上下（或前后）进给 |
7 | 主轴不能启动 | 19 | 不能向下（或前）进给 |
8 | 进给电机不能启动 | 20 | 进给电机不能反转 |
9 | 进给变速无冲动，圆形工作台不能工作 | 21 | 只能一地快进操作 |
10 | 工作台不能左右进给 | 22 | 不能快进 |
11 | 非圆工作台不工作 | 23 | 电磁阀不动作 |
12 | 工作台不能向左进给 | 24 | 进给电机不转 |
（二）T68卧式镗床电路技能实训考核挂箱故障点设置一览表：
故障编号 | 故障现象 | 故障编号 | 故障现象 |
1 | 机床不能启动 | 14 | 主轴电机不能正转 |
2 | 主轴正转不能启动 | 15 | 主轴只有点动控制 |
3 | 主轴正转不能启动 | 16 | 主轴电机不能正转 |
4 | 主轴正转不能启动 | 17 | 主轴电机不能反转 |
5 | 主轴正转不能启动 | 18 | 主轴正转工作不正常 |
6 | 主轴正转不能启动 | 19 | 主轴低速不能工作 |
7 | 主轴正转不能启动 | 20 | 主轴反转工作不正常 |
8 | 主轴正转不能启动 | 21 | 主轴高速不工作 |
9 | 主轴不能工作 | 22 | 快速电机不能正转 |
10 | 主轴无高速 | 23 | 快速电机不能正转 |
11 | 主轴停止无制动 | 24 | 快速电机不能反转 |
12 | 主轴变速无冲动 | 25 | 快速电机不转 |
13 | 变速冲动工作不正常 |
（三）Z3040摇臂钻床电路技能实训考核装置故障点设置一览表：
故障编号 | 故障现象 | 故障编号 | 故障现象 |
1 | 机床不工作 | 11 | 立柱不能松开 |
2 | 机床不工作 | 12 | 立柱不能松开 |
3 | 主轴电机不能启动 | 13 | 主轴箱不能保持松开 |
4 | 主轴电机不能启动 | 14 | 主轴箱不能松开 |
5 | 摇臂不能上升 | 15 | 机床不能启动 |
6 | 摇臂不能上升 | 16 | 冷却泵不能启动 |
7 | 摇臂不能下降 | 17 | 照明灯不亮 |
8 | 摇臂不能下降 | 18 | 主轴不工作 |
9 | 立柱不能夹紧 | 19 | 立柱夹紧电机不工作 |
10 | 立柱不能夹紧 | 20 | 摇臂不能升降 |
（四）CA6140普通车床电路技能实训考核挂箱故障点设置一览表：
故障编号 | 故障现象 | 故障编号 | 故障现象 |
1 | 机床无法启动 | 10 | 主轴、冷却泵电动机不能启动 |
2 | 机床无法启动 | 11 | 冷却泵不能启动 |
3 | 机床无法启动 | 12 | 冷却泵不能启动 |
4 | 照明灯不亮 | 13 | 冷却泵不能启动 |
5 | 机床无法启动 | 14 | 刀架不能快速移动 |
6 | 机床无法启动 | 15 | 主轴不工作 |
7 | 主轴、冷却泵电动机不能启动 | 16 | 冷却泵不工作 |
8 | 主轴电动机控制不能自锁 | 17 | 不能快速移动 |
9 | 主轴电动机控制不能自锁 |
八、货物配置清单
序号 | 产品名称 | 单位 | 数量 | 备注 |
1 | 实训屏 | 套 | 1 | |
2 | 实训桌 | 张 | 1 | |
3 | 学生凳 | 张 | 2 | |
4 | X62W型万能铣床电气技能实训考核挂箱 | 套 | 1 | |
5 | PDH 电动葫芦电路技能实训智能考核挂箱 | 套 | 1 | |
6 | Z3040B摇臂钻床电路技能实训考核挂箱 | 套 | 1 | |
7 | CA6140普通车床电路技能实训考核挂箱 | 套 | 1 | |
8 | 180W三相交流电机 | 台 | 3 | 装屏上 |
9 | 180W三相双速电机 | 台 | 1 | 装屏上 |
10 | 安全叠插专用导线 | 根 | 20 |
