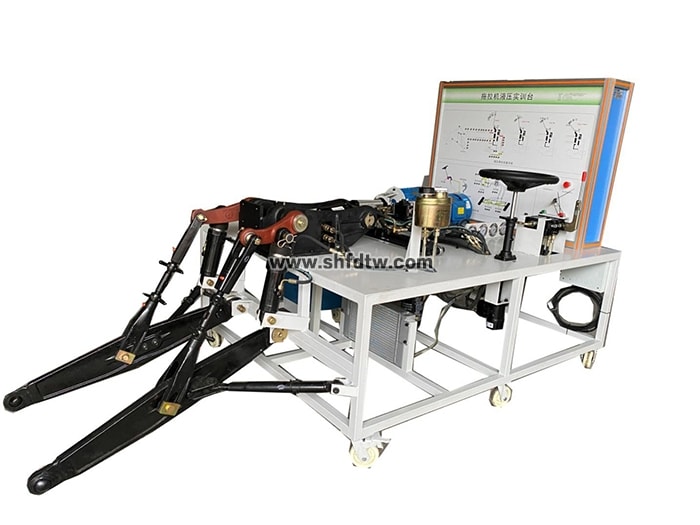

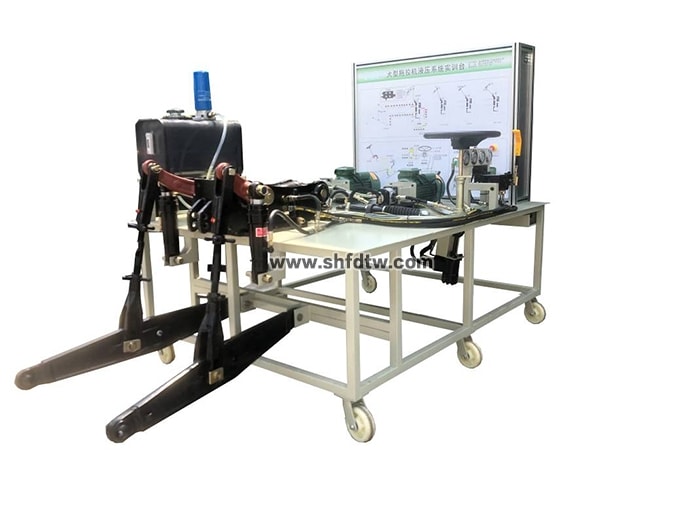

TW-BDQ53 LX1804拖拉机整机液压系统综合实训台
一．产品简介
本实训系统以 全新东方红 LX1804液压操纵机构系统实物为基础，系统实物合理装配在钢制移动台架上，可对拖拉机整机液压操纵机构与转向系统进行模拟工作、及故障检测与诊断等工况的实际操作，真实展示拖拉机液压操纵机构与转向系统结构与原理及工作过程。适用于各类型院校及培训机构对拖拉机液压操纵机构与转向系统理论和维修实训的实训教学需要。
本实训系统实训功能齐全、操作方便、安全可靠、美观大方。
二．结构组成
拖拉机液压操纵机构总成、工作装置、液压泵总成、操作机构与转向系统等附件、油压压力表、各类型控制阀及油管、电动机、移动台架等、台架操作说明书、实验指导书等附件。
配套拖拉机液压操纵机构彩色原理图板,及安装闪烁灯条与工作工况同步显示。
三．功能特点
1．电动机驱动液压泵提供动力，可动态演示拖拉机液压操纵机构与转向系统工作原理与过程。
2．设备可简易实现拖拉机液压操纵机构与转向系统保养与维护操作。
3．设备可实现拖拉机液压操纵机构与转向系统拆装和工况演示。
4．实训台加装电源及转动部件等安全保护装置。
5.所有液压油路均采用透明软管演示。
6．实训台底座部分采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。
7.控制台采用铝制材料制作，包括温度计，警告灯，操作开关等。
四．外形与颜色
设备外形：约2000×900×1200mm(长×宽×高)
设备颜色：白
五．制造工艺
1.设备底座架
1.1钢性结构焊接
1.2方管：60*60*2.0mm
1.3表面采用亚光灰喷塑工艺，厚度0.3mm.
2.万向脚轮
前二只万向带锁止功能脚轮
后二只万向脚轮
脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
脚轮：200mm×100mm(直径×宽度)
脚轮支撑：2.0T
六．技术指标
1.工作温度：-40℃～+50℃
2．主机：原车装置
3．交流电源：220V/380V
七． 基本配置(每台)
序号 | 名 称 | 规格型号 | 单位 | 数量 |
1 | 液压操纵机构总成 | 东方红 LX1804 | 套 | 1 |
2 | 工作装置总成 | 东方红 LX1804 | 套 | 1 |
3 | 加强油缸 | 东方红 LX1804 | 套 | 1 |
4 | 液压泵总成(转向与工作装置主泵) | 东方红 LX1804 | 套 | 2 |
5 | 转向油缸 | 东方红 LX1804 | 套 | 1 |
6 | 方向盘总成 | 东方红 LX1804 | 套 | 1 |
7 | 转向柱总成 | 东方红 LX1804 | 套 | 1 |
8 | 液压油箱 | 东方红 LX1804 | 套 | 1 |
9 | 电动机 | 380V4KW | 套 | 2 |
10 | 电源箱(带漏保) | 定制 | 套 | 1 |
11 | 油压压力表 | 定制 | 只 | 4 |
12 | 原理面板 | 1200*900mm | 套 | 1 |
13 | 闪烁灯条 | 定制 | 套 | 1 |
14 | 油压警告灯 | 定制 | 只 | 2 |
15 | 油温温度计 | 定制 | 只 | 1 |
16 | 透明高压油管 | 定制 | 套 | 1 |
17 | 移动台架(带自锁脚轮装置) | 2000×900×1200mm (长×宽×高) | 台 | 1 |
