制冷电气实训装置

制冷电气实训装置

型号: TW-JD33
价格: 价格面议
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 8358 个人关注过该产品

TW-JD33  制冷电气实训装置

一、制冷电气实训装置主要设施

1.实训台架   1530mm×730mm×1850mm

2.一机二库挂板一套:包括漏电保护开关,交流接触器,中间继电器,热继电器,指示灯等

3.低温箱挂板一套:包括漏电保护开关,交流接触器,中间继电器,热继电器,指示灯等

4.家用电冰箱挂板一套:包括漏电保护开关,门开关,风扇电机,温控器,指示灯等

5.整体式空调挂板一套:包括漏电保护开关,选择开关,风扇电机,钮子开关,指示灯等

6.双答题器挂板 可双人作答

7.交换机 五口

8.网线3根

9.排线2根

10.电脑1台及工作台

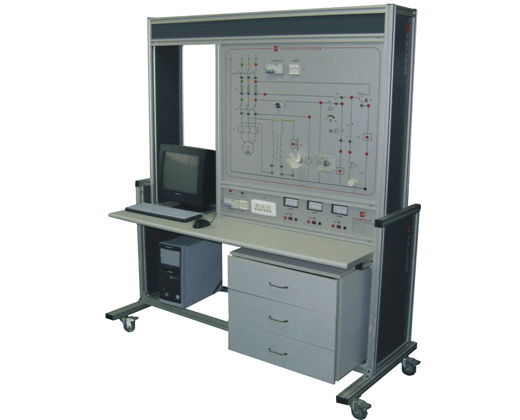

制冷电气实训装置(图1)

二、制冷电气实训装置技术参数

1. 电源AC 380V±10%   50Hz   三相五线

2. 额定输入功率200W

3. 额定输入电流  1A

4. 外形尺寸(大约)、 1530mm730mm×1850mm

5. 安全保护具有过压、过流、过载、漏电保护措施,符合国家相关标准。

6. 环保材料选用符合国家相关环保标准

三、功能要求:

(一)一机二库挂板的实训项目须满足下列要求

1.一机二库制冷系统的运行,工作原理的动态演示和调试。

2.库内温度变化与控制台的关系。

3.了解控制台上各元件的功能,用途。

2. 电路图的分析和通过各个安全插来记录真实数据,数字定时操作。

3. 能够熟练的常握系统的控制。

4. 观察三匹风机制冷机组的工作过程,制冷系统得流程以及系统参数的分析

5. 可设常见的16个以上故障,判断并排除故障

(二)整体式空调挂板的实训项目须满足下列要求

1. 整体式空调的运行,工作原理的动态演示和调试。

2. 选择开关的工作原理。

3. 温控器的工作原理

4. 电路图的分析和通过各个安全插来记录真实数据,数字定时操作。

5. 演示除霜的工作原理。

6. 可设常见的14个以上故障,判断并排除故障

(三)压力式温控冰箱控制电路挂板的实训项目须满足下列要求:

1. 电冰箱的运行,工作原理的动态演示和调试。

2. 压缩机的接线原理

3. 温控器的工作原理

4. 化霜电路的工作原理

5. 化霜定时器的工作原理

6. PTC启动器的工作原理

7. 电路图的分析和通过各个安全插来记录真实数据

8. 可设常见的13个以上故障,判断并排除故障

(四)低温箱控制电路挂板的实训项目须满足下列要求:

1. 低温箱的运行,工作原理的动态演示和调试。

2. 压缩机的工作原理

3. 温控器的工作原理

4. 化霜电路的工作原理

5. 定时器的工作原理

6. 自锁电路的工作原理

7. 电路图的分析和通过各个安全插来记录真实数据

可设常见的16个以上故障,判断并排除故障
