TWMES-01型 MPS模块式柔性自动化生产线实训系统
(六站)
一、产品概述
MPS模块式柔性自动化生产线实训系统模块式柔性自动化生产线实训系统是一种典型的机电一体化、自动化类产品，它是为职业院校、教育培训机构等而研制的，它适合机械制造及其自动化、机电一体化、电气工程及自动化、控制工程、测控技术、计算机控制、自动控制等相关专业的教学和培训。它接近工业生产制造现场基础上又针对实训教学进行了专门设计，强化了各种控制和工程实践能力。

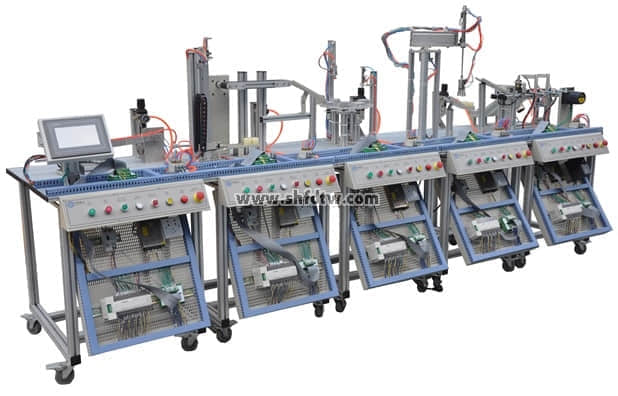

MPS模块式柔性自动化生产线实训系统由六个站组成，分别为：上料检测站、搬运站、加工站、搬运安装站、安装站和分类站，控制系统三菱的PLC进行控制，具有较好的柔性，即每站各有一套PLC控制系统独立控制，在单个培训完成以后，又可以将相邻的两站、三站…直至六站连在一起，学习复杂系统的设计、安装、编程、调试和整机运行。
MPS模块式柔性自动化生产线实训系统包含了机电一体化专业中的气动、电机驱动与控制、PLC、传感器等多种控制技术，适合相关专业学生进行工程实践、课程设计及初上岗位的工程技术人员进行培训。
二、技术指标
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜1.0kVA
4.整机尺寸：2400m×1700mm×1400mm
三、系统组成
1.系统的硬件由六个站组成
（1）上料检测站
由料斗、回转台、工件滑道、提升装置、检测工件光电开关、开关电源、可编程序控制器、按钮、I/O接口板、通讯接口板、电气安装板、直流减速电机、电磁阀及气缸组成，主要完成将工件从回传上料台依次送到检测工位，提升装置将工件提升。
（2）搬运站
由机械手、横臂、回转台、旋转气缸、开关电源、可编程序控制器、按钮、I/O接口板、通讯接口板、电气安装板、电磁阀及气缸组成，主要完成将工件从上站搬至下一站。
（3）加工站
由4工位回转工作台、升降式加工系统、加工组件、检测组件、步进驱动器、步进电机、光电传感器、接近开关、开关电源、平面推力轴承、可编程序控制器、按钮、I/O接口板、电气网孔板、通讯接口板、直流减速电机、多种类型电磁阀及气缸组成，回转工作台有六个旋转工位，加工站主要完成工件的加工（钻孔、铣孔），并进行工件检测。
（4）搬运安装站
由平移工作台、塔吊臂、机械手、齿轮齿条（或其他）传动、工业导轨、开关电源、可编程序控制器、按钮、I/O接口板、通讯接口板、电气安装板、电磁阀及气缸组成，主要完成将上站工件拿起放入安装平台，将装好工件拿起放下站。
（5）安装站
由吸盘机械手、摇臂部件、旋转气缸（或电机）、料仓换位部件、工件推出部件、真空发生器、开关电源、可编程序控制器、按钮、I/O接口板、通讯接口板、电气安装板、电磁阀及气缸组成，主要完成选择要安装工件的料仓，将工件从料仓中推出，将工件安装到位。
（6）分类站
由同步带、滑杆推出部件、分类料仓、步进电机、步进驱动器、电感传感器、开关电源、可编程序控制器、按钮、I/O接口板、通讯接口板、电气安装板、电磁阀及气缸组成，主要完成按工件类型分类，将工件推入料仓。
四、控制系统：三菱系列PLC主机
