家用电器音视频实训考核装置

家用电器音视频实训考核装置

型号: TWB-JD01
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 7458 个人关注过该产品

TWB-JD01家用电器音视频实训考核装置

一、产品概述:

   TWB-JD01家用电器音视频实训考核装置适合高等、中等职业技术院校加工制造类的电子电器应用与维修专业,信息技术类电子技术应用专业的《液晶彩色电视机原理与维修》、《液晶彩色电视机维修实训》课程的教学与实训。也适合技工学校电子类专业《液晶彩色电视机维修》课程的实习,还可用做职业技能鉴定部门和职业培训机构家电维修中级、高级班的培训考核设备。

二、产品特点:

1、本产品采用敞开式实训板,板上有完整的安装线路图、测试点、调整点,布局合理,插接方便;

2、具有漏电、短路、过载保护装置,彩电电源采用冷底板并备隔离变压器双重保护,内置式行输出变压器避免高压触电危险,在单元板上配有行电压、行电流输出表头显示;

3、用仪表调整,清晰度、灵敏度、稳定度高于常规家电实验台;

4、调谐部分增加了手动调节功能,故实验十分方便。

5、为满足各学校需求,在彩电实训电路板增设了智能考核装置。故障点由教师计算机根据考核要求设置,通过考核系统传送到学生的敞开式彩电实训单元,学生使用计算机或者单片机答题器进行答题。

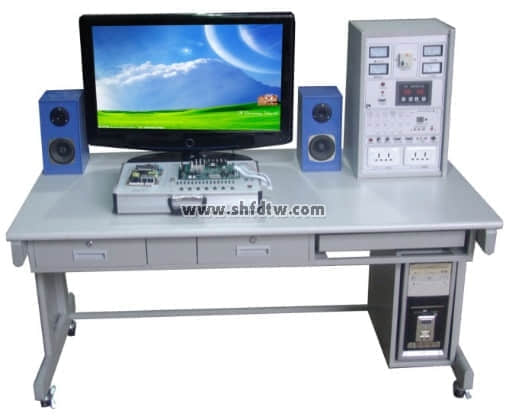

家用电器音视频实训考核装置(图1)

三、技术性能

1、输入电源:单相三线~220V±10% 50Hz

2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m

3、整机容量:<300VA

4、安全保护:动作电流≤30mA、动作时间≤0.1s

5、环保要求:材料选用符合国家相关环保标准

6、外型尺寸:(不小于)长(mm)×宽(mm)×高(mm)=1700×900×1350

四、系统结构组成

本实验装置由 1、实训控制屏 2、实训桌 3、液晶显示器 4、实训组件四部分组

(一)实训控制屏(铁质双层亚光密纹喷塑结构,铝塑面板)

1、交流电源(均带有过流保护)

输出电源:  市电不隔离输出    220V/50Hz

        隔离变压器输出    220V/50Hz,14.5V/50Hz

东芝彩电遥控电源

2、直流电源:±16V/+12V

3、彩色信号发生器

(1)输出信号频率范围:第12频道

(2)电视信号形式:分为圆、点、格、黑白格、彩色、单色等16种形式,可通过按键直接选择

(3)输出信号:有视频、伴音(中频6.5M)、射频输出接口

(4)信号制式:PAL-D/K

4、智能考核接口单元:答题器接口、PC机串行接口、彩电模块接口

(二)实训桌:

整体结构采用钢木结构,并要设有四个万向轮和四个固定调节机构,便于移动和固定,利于实验室布局。要求桌面为防水、防火、耐磨高密度板,结构坚固,造型美观大方。并还要设有抽屉和柜门,用于放置工具和资料等。另外,要求每个实训桌配置两张学生凳(塑钢圆面,带加强圈)。

(三)液晶显示器:32吋 对比度:600:1,亮度:500cd/m2,反应时间:<16ms。

(四)实训组件:

本装置的实训组件由液晶彩电模块、智能实训考核系统组成。

1、液晶彩电实训模块:设有智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、AD模数转换单元、内置设故排故系统(可由电脑随机设置故障点)。

2、智能实训考核系统:该系统应由教师机、智能实训考核板(内置式)、智能实训考核系统软件组成,并配有智能答题器。答题器是由240×128点阵蓝底背光液晶显示屏、PVC轻触键盘、微处理器、存储器、通信模块组成。该系统可通过键盘或教师机进行故障设置,学生在实训台的电路上进行故障检测,并通过答题器将答案及相关信息传到教师机上,教师机根据学生上传的信息对其考核内容进行自动评分,并保存结果,以备查询或打印。考核系统的功能:能实现设备的自动监测和识别,能再现对实训台进行故障设置和排除并统计故障点的误排次数,能自动保存试卷,掉电不丢失,避免重复出题,自动保存每个考生的学号、班级、答题结果、误排次数、考试时间、报警记录和评分结果,具有日历、时钟功能,具有倒计时功能,具有发卷、提交功能,具有对考核台的编号设置与个人登录密码设置功能。

四、配置清单:


序号

名称

单位

数量

备注

1

实训桌

1


2

实训控制屏

1


2

实验凳

2


3

液晶彩电实训模块

1


4

智能实训考核系统

1


5

DVD视盘机模块

1


6

实验指导书

1


7

液晶显示器

1


8

工具

1

剥线钳、尖嘴钳、斜口钳、螺丝刀、电烙铁、烙铁架等


五、实训项目:

1、理解液晶电视中各主要元器件的基本结构及基本工作原理

2、认识液晶电视机各主要单元电路的组成,理解其基本的工作原理

3、电子调谐器的测量与分析

4、遥控及本机键盘控制测量与分析

5、视频信号处理流程测量与分析

6、音频信号处理流程测量与分析

7、AD模数转换控制测量与分析

8、开关稳压电路测量与分析

9、逆变器背光驱动电路测量与分析

10、掌握DVD机等常家用音视频电器的工作原理与维修方法维修;
