TW-X81型 PLC、变频器、触摸屏综合实训平台

用TW-X81型实训平台，让PLC、变频器、触摸屏教学真正“活”起来

作为一名在职业院校机电专业教了十多年的老师，我深知咱们这门课最怕什么——就怕学生觉得理论是理论，设备是设备，出了校门还是两眼一抹黑。早些年我们用老式实验箱，学生照着接线图连好，程序一载入，灯亮了、电机转了，就算完成任务，可一旦遇到实际工况的调整和优化，立马就露怯。

这两年我们实训室引进了TW-X81型 PLC、变频器、触摸屏综合实训平台，说实话，整个教学节奏和学生的上手效果，变化是实实在在的。今天就跟同行们聊聊这套设备，权当是教学笔记分享。

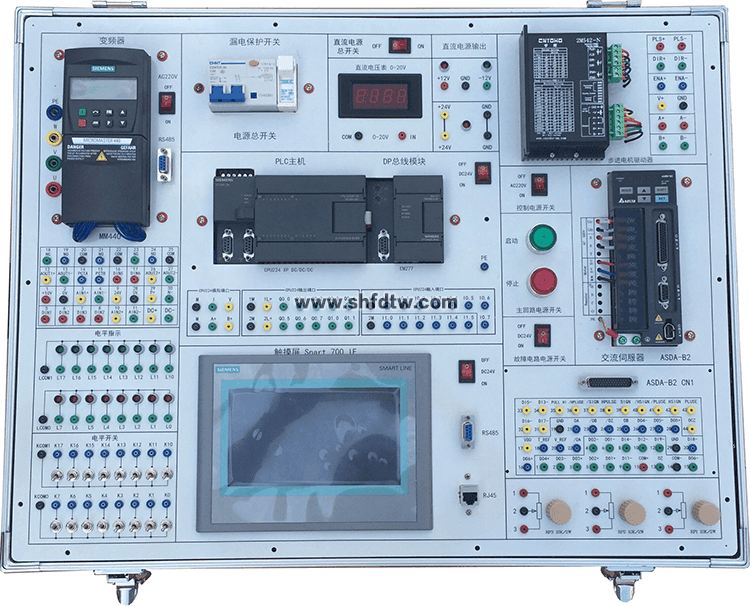

这套平台给我最直观的感受是模块化设计非常清晰。主机模块的输入输出端口全部通过导线引到实验板上，每个实验模块的输入、输出、公共端都是独立的。这意味着什么？意味着我们在上课时，可以很灵活地组合。

比如讲基础指令，我就让学生先把PLC主机和基本指令模块连起来，专门练逻辑；讲到电机控制时，再把三相异步电动机模块挂上去，配合变频器一起调试。这种设计很像搭积木，学生不容易乱，每个环节的接口和信号都能看得见、摸得着，特别适合从单项技能向综合技能过渡。

而且它用的都是实物元器件——直流电机、继电器、传感器全是工业级的，不是那种缩水的教学模型。学生对着它练，跟以后进工厂看到的是一回事，心里不虚。

以前我们讲变频器，往往就是单讲参数设置，讲触摸屏，又变成单练组态软件。学生总觉得这两样东西是分开的。而TW-X81型把西门子MM440变频器和SMART 700 IE触摸屏集成在同一个平台上，并且支持两者之间的直接通信，这个设计特别实用。

在变频器实验里，学生不光是调BOP面板参数，还要做外部端子控制、模拟量调速、PID闭环控制这些贴近工业现场的练习。而到了触摸屏实验部分，当程序调试完成后，学生完全可以只用触摸屏来操控整个变频系统——通过图形界面改变频率、启停电机、监控运行状态。

我经常跟学生说：“以后你们去现场，不可能天天抱着电脑连编程软件，绝大多数操作就是通过触摸屏完成的。”这套平台让他们提前适应了这种工作模式，毕业实习的时候，企业师傅反馈说我们学生上手快，很大程度上就归功于这种真实人机交互的训练。

看实验指导书就能发现，这套平台的教学脉络是经过设计的。PLC部分从基本指令、定时器、移位寄存器这些基础，一直延伸到交通信号灯、机械手、液体混合装置、四级传送带等九个典型控制场景，既有逻辑控制，也有模拟量处理。

特别要说的是组态软件的配合。平台配备了MCGS工控组态软件，所有实验都有组态棒图做动态跟踪。比如做“水塔水位自动控制”时，学生不仅在PLC里写程序，还能在屏幕上看到水位的动态变化，哪一步触发了哪段逻辑，一目了然。这种可视化的反馈，对理解工艺和控制逻辑的关联帮助非常大。

变频器和触摸屏的融合实验也是亮点。从最基础的参数设置，到速度闭环定位，再到基于触摸屏的控制方式实验，基本覆盖了工厂自动化岗位对这两类设备的常见应用要求。

最后说点实在的。作为实训设备，安全永远是第一位。TW-X81型平台标配了漏电保护开关，带漏电压、漏电流自动切断功能，我们用了这两年，没出过安全事故。输入电源是三相四线220V，符合学校实训室标准电压，不用额外配变压器。

还有一个小细节：整套设备配了全套测试线和保险管，甚至连备件盒都准备了。实训课上最怕缺根线、烧个保险就停摆，这种配套齐全的设计，确实替一线老师省了不少心。

说到底，我们职业教育追求的是“学以致用”。TW-X81型实训平台把PLC编程、变频器驱动、触摸屏人机交互这三块核心技能揉在了一个真实的工业语境里，学生练的是技术，养成的却是系统思维。如果您也在带机电、自动化相关课程，不妨关注一下这款平台，说不定能让您的实训课也真正“活”起来。
