TW-GY304多功能精馏实验装置
探索精馏工艺：TW-GY304多功能精馏实验装置在教学中的应用
精细玻璃塔内气液交错流动，回流比控制器规律的滴答声仿佛化工原理跳动的心脏。
在化工原理实验教学中，精馏是一项不可或缺的核心内容。作为职业院校的教师，我深知选择一套适合教学的实验设备对学生理解精馏原理至关重要。近年来，TW-GY304多功能精馏实验装置以其全面的功能和良好的教学适应性，成为了我们学校化工实验室的重要组成部分。
今天，我想与大家分享这套设备在教学中的应用体验，希望能为同行们提供一些参考。
01 设备功能特点

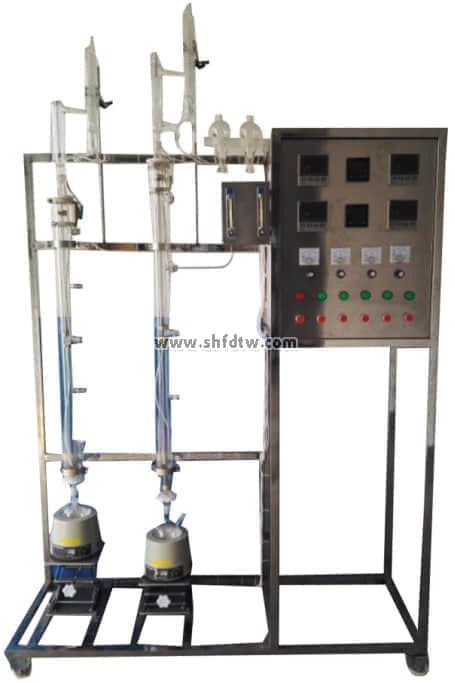

TW-GY304多功能精馏实验装置集成了多种功能，能够满足不同层次教学需求。这套装置最大亮点在于它配有两个玻璃塔体：一个无侧口，另一个带有五个侧口。
这种独特的结构设计配合摆锤式回流塔头，使学生能够进行多种精馏模式的操作训练，包括连续操作、间歇操作、分相回流及混相回流。
在实际教学中，我们经常利用这套装置开展反应精馏、萃取精馏和普通常减压精馏等实验项目。
特别值得一提的是，装置可以完成不同回流比的操作，让学生直观考察回流比对产物分布和分离效率的影响，这对于他们理解精馏原理至关重要。
02 主要配置与技术参数
一套完整的TW-GY304装置包含多个精密组件：玻璃精馏塔、预热器、电加热器、流量计、温度传感器、温度仪表、不锈钢支架和不锈钢控制柜。
具体来看，它的双玻璃填料塔塔体直径为φ20mm，一塔高1400mm，二塔高1200mm。塔内装有不锈钢φ2×2mmθ网环填料，塔体外壁配有二段透明导电膜加热保温系统，塔釜容积为500ml。
这样的设计使得学生可以清晰观察塔内气液交换现象，增强感性认识。
装置还配备了蠕动泵、高位玻璃加料瓶、转子流量计以及真空系统，构成了一个完整的精馏实验平台。
03 教学应用实践
在我们的教学实践中，TW-GY304装置主要用于化工专业学生的单元操作实训。
具体操作流程包括：首先在塔釜烧杯中放入烘干的沸石，倒入料液；接着将温度计插入塔釜烧瓶出口，确保密封良好；然后打开冷凝水，调节回流比至设定值；最后调整变压器输出电压，开始加热。
实验过程中，我们要求学生密切观察塔釜、各塔段、塔顶温度以及塔内气液状况，并每隔5分钟记录一次数据。
当发现温度过高或液泛等不正常状况时，学生需要及时调低加热负荷并处理，这培养了他们的应急处理能力。
全回流操作1-2小时后，学生打开回流比开关，按设定的回流比进行回流，并在不同时间点对塔顶产品采样，称重并留样分析。
通过这一系列规范操作，学生不仅掌握了精馏技术，更养成了严谨的科学态度。
04 安全操作规范
精馏实验涉及高温、电力和可能的有害物质，安全操作至关重要。
我们学校实验室明确规定，在测定前必须检查仪器插头、开关、保险管和电炉丝是否正常，同时检查温度计、蒸馏烧瓶是否损坏、破裂或洁净。
特别重要的是，开机时必须先开通回流水，后开启仪器电源，以确保冷凝效果。
实验中，如果试样含有水分，必须先行脱水；冷却水温度要符合试验要求；温度计、蒸馏烧瓶及其支管与冷却管的安装连接要符合规定，且封闭严密不得漏气。
结束实验后，必须先关仪器电源，后关回流水，并及时清除仪器表面异物，清洗玻璃仪器，保持操作台面整洁。
这些安全规范的执行，为学生日后进入化工企业打下了安全生产的基础。
05 教学价值与展望
TW-GY304多功能精馏实验装置在我们教学中的应用，显著提升了教学质量。
通过实际操作，学生能够直观理解精馏原理，掌握精馏塔结构、主要部件布置以及相关设计原则。
这套装置还能帮助学生了解精馏单元的主要控制方法和控制手段，掌握其主要影响因素，学习常见设备故障及操作失误引起的安全事故及处置流程。
这些在传统理论教学中难以实现的教学目标，通过实际操作得以有效达成。
随着教育技术的进步，我们现在也开始将实际设备操作与3D虚拟仿真实验相结合，构建高仿真度精馏与安全演练3D虚拟环境，开展工艺操作、事故处理与演练教学活动。
这种虚实结合的教学模式，更加全面地培养了学生的创新设计、工程实践和安全防控能力。
傍晚时分，当最后一组学生完成精馏实验，断开水电，清理完实验现场，我注意到他们脸上洋溢着满足的笑容。那一刻我明白，今天在TW-GY304装置前的每一次操作，都在为明天现代化工厂里安全高效的生产埋下种子。
