可编程PLC控制器实验箱

可编程PLC控制器实验箱

型号: TW-X56
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 5826 个人关注过该产品

TW-X56可编程PLC控制器实验箱

一、产品特点

1、PLC主机可以根据用户要求选择,常用的是有西门子S7系列、三菱FX3U系列,功能上完全满足目前中高等院校的PLC教学要求。

2、采用模块化设计,包括PLC主机模块和10个实验模块。各模块间相互独立。在主机模块中,所有输入输出端口都通过导线连接到实验板上的镀金孔上,各实验模块都有独立的输入、输出、公共端,这样在实验时只需连接所用到的端口。用户可方便扩展自己的模块,也为以后实验系统的升级提供了保障,也可根据用户要求,设计不同的实验模块。

3、实验项目由基本指令实验,常用功能指令实验、综合实验三部分组成。在实验项目设计开发中根据用户的要求和建议,使实验由简到难,从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求。

4、在实验箱的设计中留出了所有的输入、输出、公共端子,用户可方便扩展自己的模块,以及以后实验系统的升级。

5、配备MCGS工控组态软件,可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验,所有实验均有组态棒图进行动态跟踪,实验对象形象逼真,接近工业现场的实际应用,通过本实验箱的训练,使学生很快就能适应现场的实际操作。

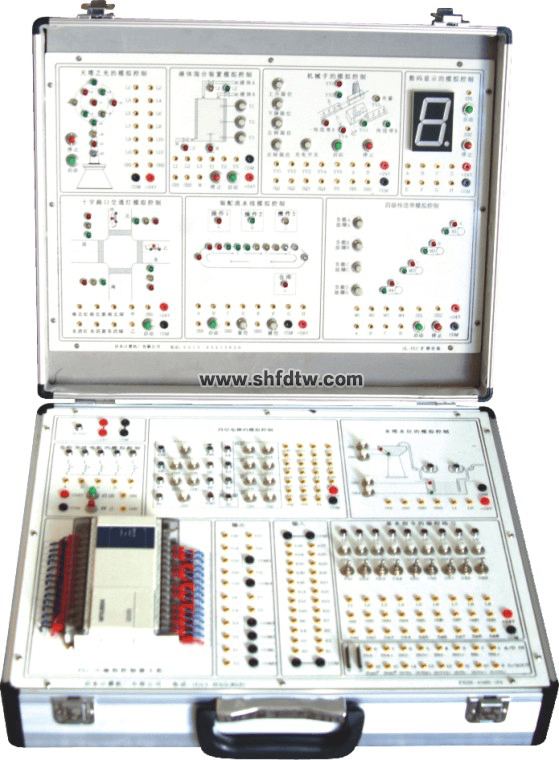

可编程PLC控制器实验箱(图1)

二、技术指标及配置

1、电源输入:AC:220V,50Hz

2、电源输出:DC:24V/1.5A

3、工作环境温度:-10℃~+40℃ 相对湿度<85%(25℃)

4、机箱及外型尺寸:采用铝合金型材,参考尺寸:438×350×143mm。

5、主机:根据用户要求选择,常用的是西门子S7-200系列、三菱FX系列

6、模拟控制模块标准配置如下:

1)装配流水线的模拟控制

2)LED数码显示控制

3)五相步进电机的模拟控制

4)十字路口交通灯控制

5)液体混合装置控制的模拟

6)三层电梯控制系统的模拟

7)机械手动作的模拟

8)四节传送带的模拟

9) 天塔之光

10)水塔水位的控制

7、组态棒图实验教学(一个实验室配一套)

组态棒图网络教学 采用MCGS工控组态软件,在MCGS通用版组态环境下,任何实验都可以编辑出形象直观、动感强、教学效果好的组态棒图,并进行实验动态跟踪教学。

三、基本实验内容

1、 可编程控制器的基本指令编程练习

2、 装配流水线的模拟控制

3、 LED数码显示控制

4、 五相步进电机的模拟控制

5、 十字路口交通灯控制

6、 液体混合装置控制的模拟

7、 三层电梯控制系统的模拟

8、 机械手动作的模拟

9、 四节传送带的模拟

10、 天塔之光

11、 水塔水位的控制

12、 组态棒图实验教学

13、步进电机实物控制实验

14、直流电机实物控制实验

四、实验箱配置表

序号

名称

说明

数量

单价

1

主机箱

含箱体、电源、PLC主机、标配实验模块

1


2

实验用连接线、通信线、电源线等


1套


3

整套实验指导书


1套


4

软件光盘


1张


5

步进电机和直流电机实物控制模块


1块
