混合动力汽车控制策略实训台

混合动力汽车控制策略实训台

型号: TW-XQ88
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 7322 个人关注过该产品

混合动力汽车控制策略实训台

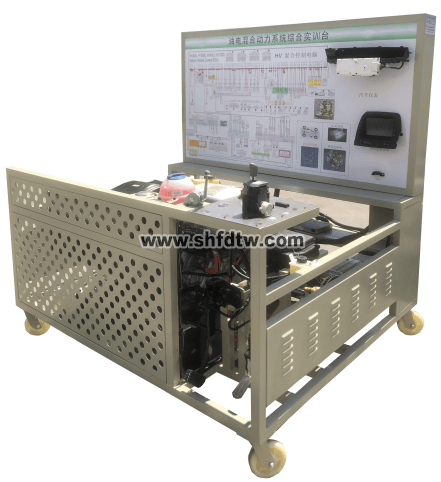

混合动力汽车控制策略实训台(图1)

一、产品结构

该设备采用  翻新 丰田普锐斯  原车油电混合动力发动机和电子传动桥为基础,可对发动机和电子传动桥进行起动、加速、减速等工况的实践操作,真实展示油电混合动力发动机的组成结构和工作过程。

适用于各类院校对油电混合动力发动机和维修实训的教学需要。

二、功能特点

1.真实可运行的油电混合动力发动机,充分展示油电混合动力发动机的组成结构和工作过程。

2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和油电混合动力发动机实物,认识和分析控制系统的工作原理。

3.实训台面板上安装有汽车仪表和多功能显示屏,可实时显示动力传递过程、车速等、电控系统故障指示灯等参数变化。

4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元、自动变速器、混合动力单元、电源控制单元管脚的电信号,如电阻、电压、电流、频率信号等。

5.实训台安装有诊断座,可连接专用汽车解码器,对发动机、自动变速器、混合动力、电源等电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。

6.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,带自锁脚轮装置,底座上配有40cm的桌面,台面装配32mm厚彩色高密度复合板,方便放置资料、轻型检测仪器等。

7.实训台配备有油门控制装置,可方便对发动机加速减速。

8.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。

9.实训台底座带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

三、技术规格

    外形尺寸:1700×1200×1700mm(长×宽×高)

    工作电源:直流12V

    燃油标号:依发动机型号

    油箱容积:10L

工作温度:-40℃~+50℃

产品工艺标准:

设备底座框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁。


四、基本配置(每台)

序号

名        称

规格型号

单位

数量

1

检测控制面板

装有各种检测端子以及彩色电路图



1

2

组合仪表

原车



1

3

发动机控制电脑(ECU)

原车



1

4

自动变速器控制电脑(ECU)

原车



1

5

混合动力控制电脑(ECU)

原车



1

6

蓄电池控制电脑(ECU)

原车



1

7

电源控制电脑(ECU)

原车



1

8

防盗控制电脑(ECU)

原车



1

9

空调控制电脑(ECU)

原车



1

10

网关(ECU)

原车



1

11

多功能显示屏

原车



1

12

诊断座

OBDⅡ



1

13

一键起动开关

原车



1

14

钥匙插槽

原车



1

15

智能钥匙

原车



1

16

变频器

原车



1

17

高压蓄电池

原车



1

18

高压电缆

原车



1

19

P档开关

原车



1

20

电子传动桥

原车



1

21

半轴刹车系统

原车



1

22

燃油压力表

0-10kg/cm2



1

23

真空压力表

0-76in.Hg



1

24

发动机总成

INZ-FXE



1

25

燃油箱

10L



1

26

汽油泵(含汽油泵插头)




1

27

油门控制装置

原车



1

28

进、排气管

原车



1

29

水箱(含保护罩)

配套



1

30

冷却电子风扇

12V,80W



2

31

备用蓄电池

12V  65Ah



1

32

继电器

含:起动继电器、油泵继电器、冷却风扇继电器等



1

33

保险丝盒

配套



1

34

电源总开关

50A



1

35

故障设置和考核系统

配套



1

36

移动台架(带自锁脚轮装置)

1700×1200×1700mm(长×宽×高)



1

37

教师手册

配套



1

38

合格证与保修卡

配套



1


其他要求

★为更好地开展电控系统实训教学,要求配套信号仿真系统(要求一体式):

仿真系统采用7寸触摸屏采用电阻触摸,具有使用寿命长、触摸精度高特点,它与单片机之间采用SPI通信,触摸灵敏度高。FPGA与单片机直接用RS232通信,接收单片机传送的设置参数,控制波形的频率、占空比和模拟电压输出幅度。设有18路信号同轴传送电缆线端口同时输出、可触摸设置任意波形输出,能产生国产基本车型发动机与底盘传感器系统等18路信号(包含霍尔、磁电、光电等信号)输出。
1.投标现场提供汽车信号仿真系统样品演示。
2.投标现场提供汽车信号仿真系统设计方案与源程序验证。



企业信息

致电:021-55884001(袁经理)

可以为您解答 混合动力汽车控制策略实训台 的相关疑问!
