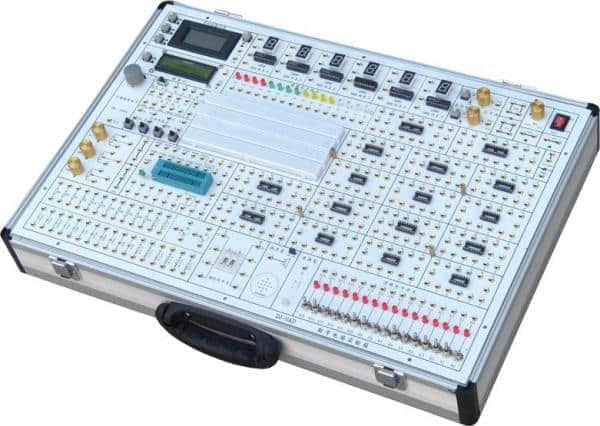

TW-X77电子技术综合实验仪
好的，各位同仁，咱们今天来聊聊教学里离不开的一个好伙伴——TW-X77电子技术综合实验仪。可能不少老师已经和它打过交道了，但对于刚接触电子实验教学的年轻老师，或者想更新实训设备的同行，我今天就以一个老教师的身份，结合咱们实际教学，掏心窝子地聊聊这台设备。
一、从这门课的老大难，到TW-X77带来的新变化
咱们教《数字电子技术》这门课的，都有个体会：实验环节特别重要，但也特别头疼。以前用传统方法，学生们光是在面包板上插线、找芯片、排查虚焊，就耗掉大半节课，真正用来理解电路原理、验证逻辑功能的时间反而被压缩了。
更头疼的是，随着技术发展，光教TTL、CMOS那些老器件，学生走上岗位会觉得脱节。可要是引入CPLD、FPGA这些现代技术，那套老旧的实验箱又没法支持，搞不好还得配两套设备，经费和场地都是问题。
所以，当我第一次接触到TW-X77电子技术综合实验仪时，眼睛确实一亮。它就像一位“老教师”碰到了新问题，给出的一个漂亮解决方案——既能稳稳当当地完成咱们所有的传统基础实验，又能无缝衔接到现代EDA（电子设计自动化）技术的教学。这不就是咱们一直想要的“承前启后”吗？
二、TW-X77的“硬核”家底：一台顶过去好几台
咱们当老师的，最看重设备的实在。TW-X77电子技术综合实验仪这个“硬核”家底，可以用一个字形容：“全”。它不是简单拼凑，而是真正把实验室常用的功能都集成到一起了。
1. 干净稳定的“动力心脏”
内置的电源输出DC 5V/3A，DC ±12V/0.5A，完全满足咱们课堂上常用芯片和电路的供电需求。干净、稳定，学生实验时因电源问题引发的“疑难杂症”少多了，教学顺畅度直线上升。
2. 花样百出的“信号工厂”
单脉冲电路有四路，做触发器、寄存器实验时，学生能清晰地看到状态变化，理解“时钟边沿”的概念。
连续脉冲更厉害，从1Hz到10MHz的10路固定频率方波，加上一路0Hz到100KHz的可调方波。从简单的计数器到复杂的频率计设计，各种频率需求一机搞定。
那个时序脉冲发生电路，在讲计算机原理、时序逻辑电路时特别有用，能直观展示各信号的先后关系。
3. 一专多能的“测量仪表”
集成的液晶显示电压、电流、电阻表和50MHz频率计，量程自动切换、带数据保持，对职业院校的学生非常友好。以前桌上摆一堆仪器，学生手忙脚乱，现在大部分测量工作在这块表上就能完成，操作界面清爽了，学生注意力也更集中。
4. 直观清晰的“输入输出”
16位逻辑电平开关和16位电平指示，开关状态和LED指示灯一一对应，输入什么，输出什么，一目了然。这能帮学生在入门阶段，把抽象的“0”和“1”和具体的电路状态牢固地对应起来。
还有6位数码管显示、蜂鸣器驱动、两路可调模拟电压信号源，以及内置的电位器，几乎覆盖了所有基础实验的需求。
5. 灵活开放的“实验舞台”
最让我满意的是它的“开放性”。除了常规的IC圆孔插座和40芯锁紧插座，还专门设计了分立元件接插区和高质量的实验面包板。这意味着，学生既可以按部就班地完成验证性实验，也可以在面包板上自己搭建电路，搞点小创新、小设计。
三、用好TW-X77，带学生玩转电子世界
设备再好，关键还看怎么用。TW-X77电子技术综合实验仪的设计思路，本身就贴合了我们由浅入深的教学规律。
基础阶段：夯实根基，告别“玄学”故障
在“数字电路推荐实验项目”里，从最基础的TTL/CMOS门电路参数测试，到组合逻辑（如数据选择器、表决电路）、时序逻辑（如触发器、计数器），再到综合应用（如数字钟、交通灯控制器），总共20多个项目，覆盖了整门课程的核心知识点。有了TW-X77，实验过程变得规范、可靠，学生更容易建立起正确的电路概念。
进阶阶段：拥抱EDA，接轨现代技术
这是TW-X77真正的亮点。通过选配EDA扩展卡（比如Altera、Xilinx的常用芯片），学生就能在同一个实验平台上，学习现代电子设计的主流方法。从单元电路设计（如门电路、译码器）到综合设计（如组合电路冒险竞争观察），再到研究创新实验（如数字频率计、出租车计费器），TW-X77为学生搭好了从传统硬件设计到现代“硬件软化”设计的阶梯。学生们既理解了底层逻辑，又掌握了前沿工具，心里更有底了。
拓展空间：因材施教，鼓励个性发展
对于学有余力、或者参加技能大赛的学生，TW-X77也留足了空间。他们可以在分立元件区和面包板上，结合模拟电路实验卡，尝试一些模数混合的设计。这种灵活性，让我们的教学也能做到“千人千面”。
四、我的几点使用感受
用了几年TW-X77电子技术综合实验仪，最大的感触是，它让课堂变得更“顺”了。
教学效率提高了：以前实验课，一半时间在排查线路问题。现在TW-X77的接插件可靠性高，学生能把更多精力放在理解和设计上。
学生兴趣更浓了：当学生能快速地把自己的想法变成现实的电路，看到数码管跳动、LED闪烁时，那种成就感是巨大的。特别是当他们能用CPLD实现一个数字频率计时，学习的劲头就更足了。
设备管理省心了：TW-X77集成度高，模块化设计，维护起来方便。不像以前一堆散乱的仪器，管理起来费时费力。
当然，没有十全十美的设备。TW-X77的扩展卡是选配项，学校在采购时需要根据课程设置提前规划好。另外，对老师也提出了新要求，不仅要懂传统电路，还得熟悉EDA软件和CPLD/FPGA的开发流程。这也促使我们不断学习，和学生一起成长。
总的来说，TW-X77电子技术综合实验仪是一款真正懂教学、为教学而设计的设备。它不追求花哨的功能，而是扎扎实实地解决了我们电子技术实验教学中的核心痛点。如果你正在为选择实验设备而犹豫，不妨多了解一下它，相信它也能成为你教学路上的得力助手。
