TW-F1-KLZ雪弗兰科鲁兹1.6发动机实训台

一、产品简介:

1.万向自锁脚轮台架活动灵活,并带有自锁装置,便于移动教学;整体台架采用刚性结构焊接,所用材料如方管、角钢等采用国标标准材料,支撑可靠,并布有减震元件;表面喷塑处理防腐蚀抗老化,不褪色。

2.控制面板采用纯铝塑板,控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图,并配有使用说明书及实验指导书等。

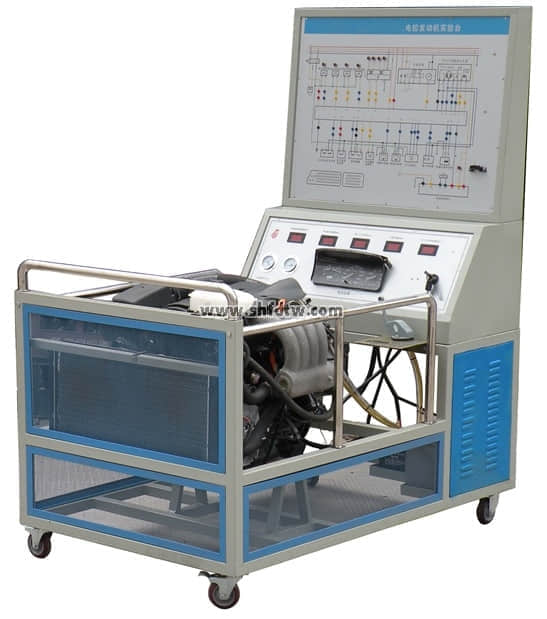

雪弗兰科鲁兹1.6发动机实训台(图1)

二、产品组成:

   发动机总成和发动机控制单元、仪表总成、冷却液温度传感器、进气温度传感器、节气门控制总成、空气流量计、发动机转速传感器、凸轮轴位置传感器、氧传感器、点火开关、整套散热机构、汽油箱和汽油泵总成、蓄电池、五个数字电压表、真空压力表及燃油压力表、带有完整彩色三维数码激光打印电路原理图面板、外接式检测端子、故障设置盒总成、可移动台架、使用说明书及实验指导书。

三、功能特点

1.本实验台可使学生了解发动机的基本构造及工作原理,通过实物认识各传感器及执行器的位置及工作原理。

2.通过显而易见的电脑检测端子,配合万用表检测如节气门位置传感器、进气温度传感器、空气流量计、水温传感器、爆震传感器、氧传感器等各传感器和执行器的电压及电阻值。

3.设置发动机常见故障,通过故障显示,进行学生故障分析、故障排除、及检测诊断实训,培养学生故障分析检测诊断思维能力。

四、显示功能

1.可通过原厂组合仪表、可以看到发动机的转速,及其它指示灯的工作情况. 可以通过故障指示灯来显示故障。

2.五个数字电压表显示传感器电压,可直观地看到各个传感器等的电压随着负载不同而变化的情况,实时显示发动机的动态、静态信号参数。

3.通过压力表显示燃油、真空表显示进气真空压力的实际数据;还可以看到进气真空度随负载而变化的情况。

五、检测功能

备OBD2电脑数据检测端口,可通过连接专用或通用型解码器,进行各传感器、执行器及电控单元的信号检测与分析;对发动机电控系统进行ECU编码查询、故障码读取、故障码清除、动态数据流读取、波形分析、波形显示执行元件测试系统登录等。


尺寸:1500×1000×1900(长×宽×高)

使用环境:温度-5℃~40℃;湿度≤80%

发动机类型:雪弗兰科鲁兹

发动机型号:雪弗兰科鲁兹1.6

排量:1.6L

机油等级:API(美国石油学会)标准SG级,

蓄电池:12V48AH

重量:290KG

油箱容积:10L
