普锐斯混合动力系统实验台

普锐斯混合动力系统实验台

型号: TW-H120-PRS
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 6156 个人关注过该产品

TW-H120-PRS 普锐斯混合动力系统实验台

产品组成:

发动机总成和发动机控制单元、变速器、M1,M2电机、HV蓄电池、仪表总成、冷却液温度传感器、进气温度传感器、节气门控制总成、空气质量计、氧传感器、点火开关、整套散热机构、汽油箱和汽油泵总成、蓄电池、五个数字电压表、真空压力表及燃油压力表、带有完整彩色电路原理图面板、外接式检测端子、智能故障设置盒总成、可移动台架、使用说明书及实验指导书等。

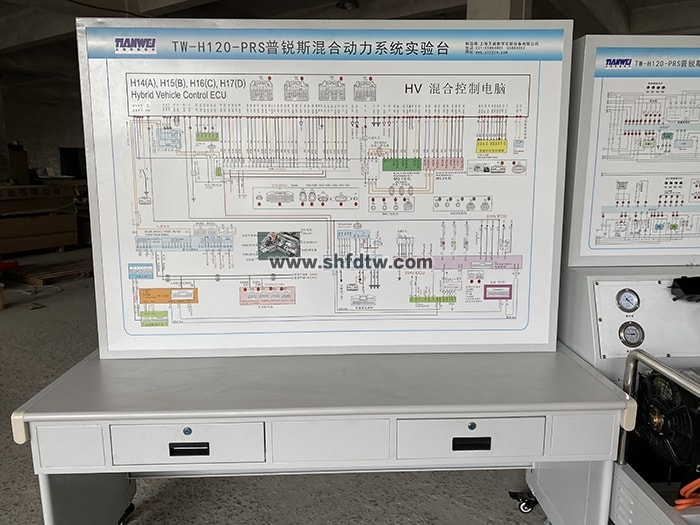

普锐斯混合动力系统实验台(图1)

技术参数:

台架尺寸:1700×1000×1900(长×宽×高)

实验台尺寸:1600×500×1900(长×宽×高)

使用环境:温度-5℃~40℃;湿度≤80%

发动机类型:丰田普锐斯发动机,

发动机型号:1NZ-FXE

排量:1.5L,77马力 L4

年款:2005年款

混和动力的电动机,最大功率:50Kw/1200-1540rpm,最大扭矩:400Nm/0-1200r

蓄电池:201.6V

电机电压:500V

变速器:M1,M2发电电动机

机油等级:API(美国石油学会)标准SG级,

蓄电池:免维护蓄电池

万向自锁脚轮台架活动灵活,并带有自锁装置,便于移动教学;整体台架采用刚性结构焊接,所用材料如方管、角钢等采用国标标准材料,支撑可靠,并布有减震元件;表面喷塑处理防腐蚀抗老化,不褪色

控制面板采用纯铝塑板,控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图,并配有使用说明书及实验指导书。

功能特点:

本实验台可使学生了解发混合动力的基本构造及工作原理,通过实物认识各传感器及执行器的位置及工作原理。

通过显而易见的电脑检测端子,配合万用表检测如节气门位置传感器、进气温度传感器、水温传感器、爆震传感器、氧传感器等各传感器和执行器的电压及电阻值。

设置发动机常见故障,通过故障显示,进行学生故障分析、检测诊断实训,培养学生故障分析检测诊断思维能力

起步时无需发动机运转,可直接利用电动机起动,可达到零排量效果

可在制动时使剩余能量回冲HV蓄电池

显示功能:

1.可通过原厂组合仪表、可以看到发动机的转速,及其它指示灯的工作情况. 可以通过故障指示灯来显示故障。

2.五个数字电压表显示传感器电压,可直观地看到各个传感器等的电压随着负载不同而变化的情况,实时显示发动机的动态、静态信号参数。

3.通过压力表显示燃油、真空表显示进气真空压力的实际数据;还可以看到进气真空度随负载而变化的情况。

4.LED电压表实时显示传感器变化,喷油器脉冲LED灯显示,有喷油脉宽表(实时信号)。

5.面板安装数字脉宽表,可显示每秒喷油时长,单位为毫秒,即为每秒钟内,喷油的时间长度;数字显示发动机每分钟喷油次数;显示喷油脉宽,即为喷油嘴每次喷油的时间长度,单位为毫秒,数字显示;喷油频率,这个是每秒钟喷油嘴的喷油次数,一般4冲程发动机曲轴旋转两圈喷油一次。

6.配置智能考核系统软硬件,无需联网可进行单机考核;

7.★控制器采用微处理器内核ARM控制芯片,

8.★7寸触摸屏显示屏一只(分辨率800×480、主频600MHz、65535真彩);

9.可设置系统登陆密码:新建用户和密码设置与更改、考试时间、考试分数设置;

10.可编辑考题的简单题和难题出题、教师可以任意选择故障点到题库;

11.★试题存储功能,对每个学生的学生号考完后进行存储,教师可以更具学生号查询考核得分、考核时间、排除数;;

12.学生进入学生号对产品进行排除,排除完后自动回复进入下一题考核,系统进行自动打分,自动计算并存储;

13.故障设置:进入故障单一设置任意故障点、进行设置和排除;

14.配置网络版故障诊断和考核平台接口

15.★投标现场演示考核系统功能;

16.★公司提供系统的免费更新升级。

检测功能:

配备电脑数据检测端口,可通过连接专用或通用型解码器,进行各传感器、执行器及电控单元的信号检测与分析;对发动机电控系统进行ECU编码查询、故障码读取、故障码清除、动态数据流读取、波形分析、波形显示执行元件测试系统登录等

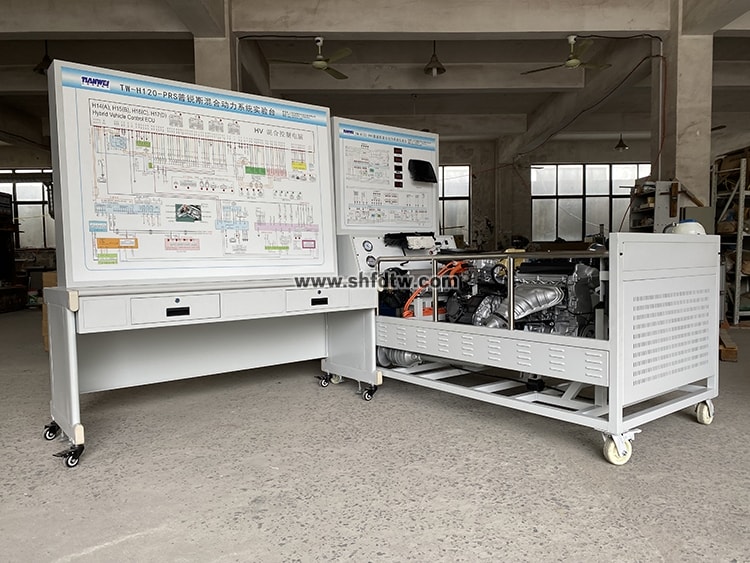

普锐斯混合动力系统实验台(图2)

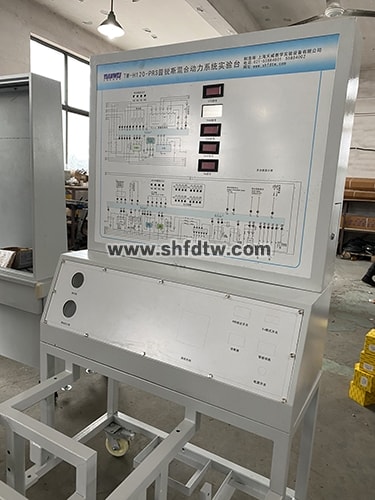

普锐斯混合动力系统实验台(图3)

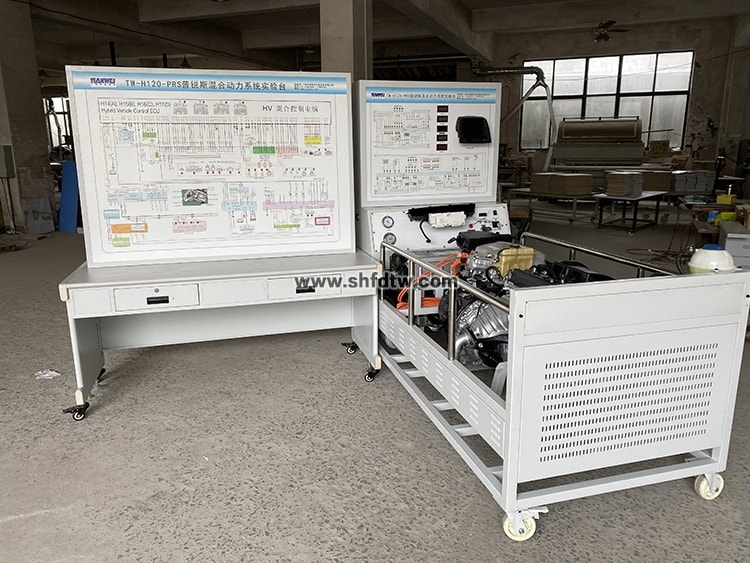

普锐斯混合动力系统实验台(图4)

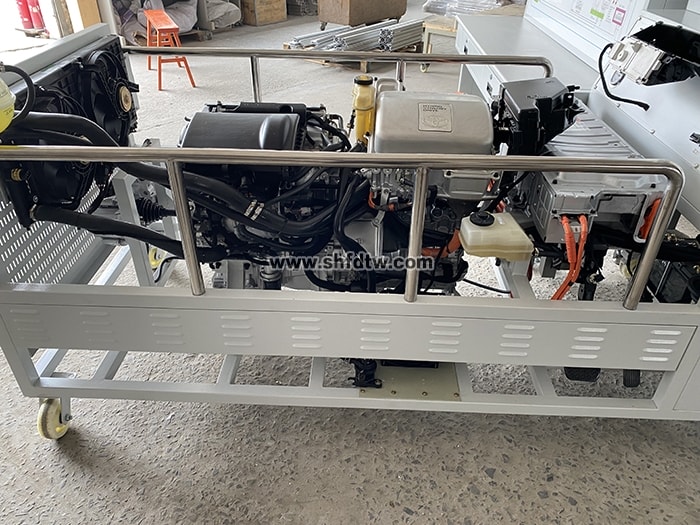

普锐斯混合动力系统实验台(图5)
