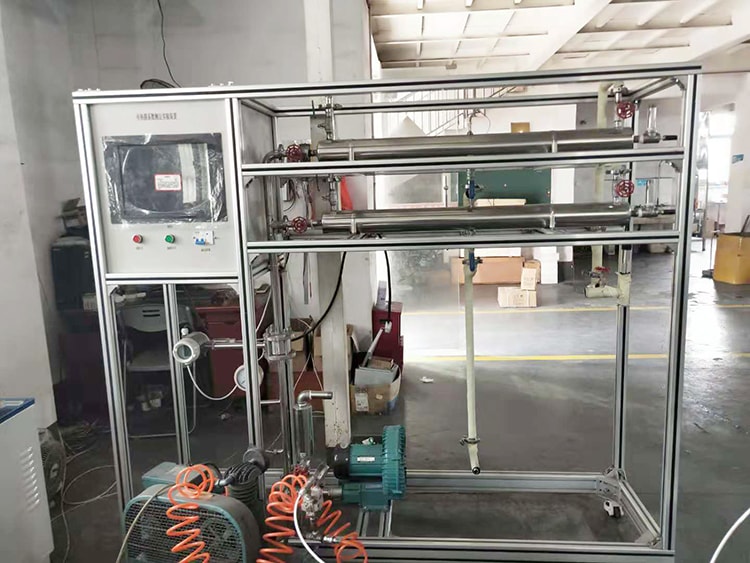

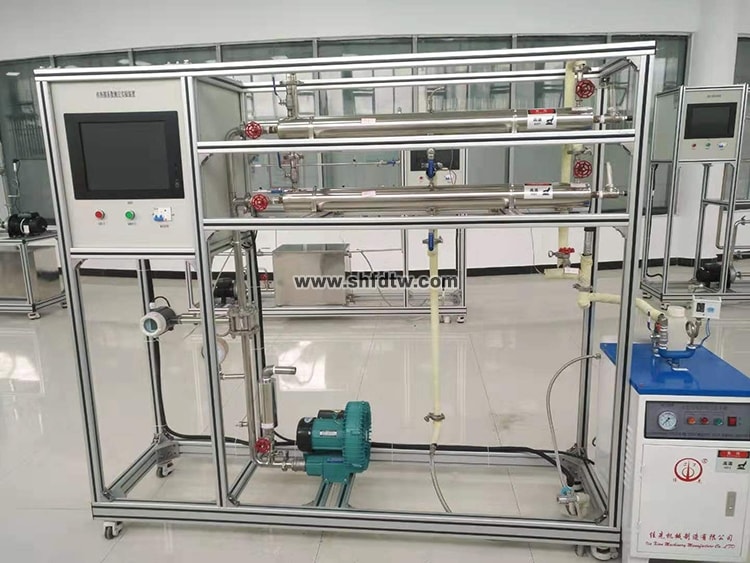

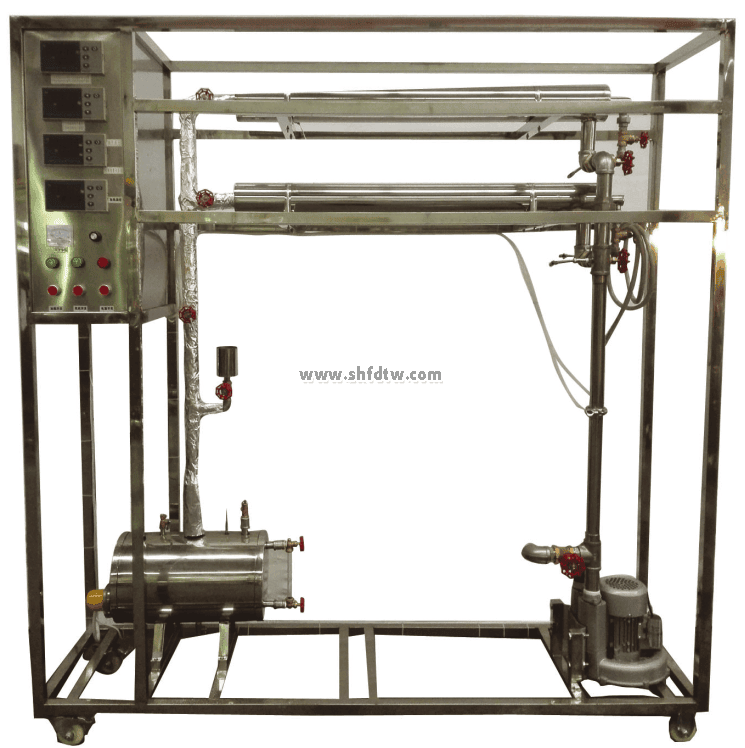

TW-HY114/II数字型化工传热综合实验装置
新款：中央处理器、触摸屏、高品质铝合金型材框架 价格：92500元/套
普通款价格：81000元/套
装置特点：
1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、本给热系数测定实验装置以空气和水蒸汽为介质，采用水蒸汽-空气换热体系，数据测量准确，实验效果理想，自动化程度高。
4、整套实验装置可根据用户要求，选择采用光滑管与强化换热管，进行两种换热形式的效果对照。
5、采用工业化自动蒸汽发生器提供蒸汽源，操作简洁、方便，更为安全。
6、蒸汽发生器设计有安全水封，消除安全阀失灵带来的安全隐患。
7、整套设备除去特殊材料外均采用工业用304全不锈钢材料制作，整体进行精细抛光处理，体现整个装置的工艺完美性。
8、装置设计可360度观察，实现全方位教学与实验。
9、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。
装置功能
1、 通过对空气-水蒸气简单套管换热器的实验研究，掌握对流传热系数的测定方法，加深对其概念和影响因素的理解。并应用线性回归分析方法，确定关联式Nu=ARemPr0.4中常数A、m的值。
2、通过对管程内部插有螺旋线圈的空气—水蒸气强化套管换热器的实验研究，测定其准数关联式Nu=BRem中常数B、m的值和强化比Nu/Nu0，了解强化传热的基本理论和基本方式。
3、求取简单套管换热器、强化套管换热器的对流传热系数αi总传热系数Ko。
4、了解热电偶、热电阻温度计的使用
设计参数
普通传热管：
空气流量： 4-40m3/h、空气温度：常温-60℃、常压操作。
雷诺准数Re：104—5*104，努塞尔准数Nu：40-120，普兰德准数Pr：0.7。
对流传热系数αi：50-150 W/m2·℃。
强化传热管：
空气流量： 4-40m3/h，空气温度：常温-60℃，常压操作。
雷诺准数Re：104—5*104，努塞尔准数Nu：40-120，普兰德准数Pr：0.7。
对流传热系数αi：100-200 W/m2·℃；强化比：1.3--2.0。
公用设施
水：装置自带304不锈钢自动蒸汽发生器，连接自来水，实验时水蒸气进入换热器。

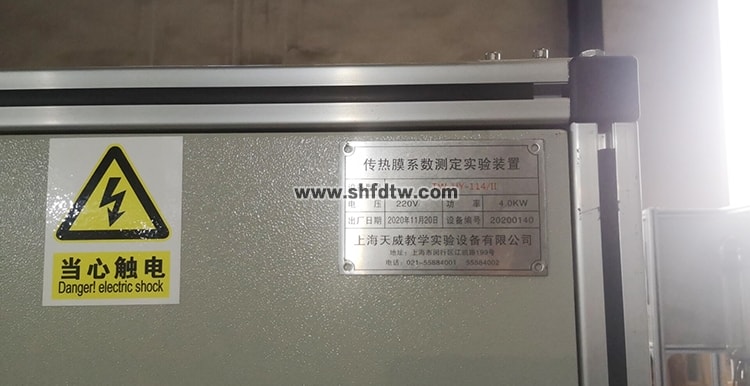

电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
气：空气来自风机（自带气源）。
实验物料：水蒸汽---空气，外配设备：无。
主要设备
普通传热管：内管内径d=18mm，内管外径De=20mm（紫铜管)。
外管内径d=52mm,外管外径De=57mm（304不锈钢管），管长1200mm。
强化传热管：内管内径d=18mm，内管外径De=20mm（紫铜管，内附螺旋线圈)。
外管内径d=52mm，外管外径De=57mm（304不锈钢管）管长1200mm。
加热釜：304不锈钢，加热功率3.0KW，配带安全阀。
风量重量：DN32涡街流量传感器，测量范围0-150m3/h,精度0.5级。
蒸汽压力测量：压力传感器，测量范围：0-0.25MPa，精度0.5级。
温度模块：分辨率0.1℃，精度0.5级，功能：温度信号采集换算。
宇电AI704M（带485接口）多路数字温度显示仪。
宇电AI702M（带485接口）多路数字温度显示仪。
宇电AI702M（带485接口）多路数字显示仪。
宇电AI518（带485接口）温度控制仪（带手动功能）。
K型热电偶温度传感器7支。
鼓风机：旋涡气泵,功率 550W，最大流量70m3/h。
电器：接触器、开关、漏电保护空气开关。
304不锈钢管路、管件及阀门。
304不锈钢仪表柜：测控、电器设备在实验架上。
304不锈钢材质框架1800*500*1800mm(长×宽×高)，带脚轮及禁锢脚。
测控组成
变量 | 检测机构 | 显示机构 | 执行机构 |
风量 | 涡街流量计 | 数字显示仪表，精度：0.5%FS | 手动调节 |
蒸汽压力 | 压力传感器 | 数字显示仪表，精度：0.5%FS | 无 |
软件组成
模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压力等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。
