TWJP-100桑塔纳AJR发动机解剖模型

TWJP-100桑塔纳AJR发动机解剖模型

型号: TWJP-100
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 5932 个人关注过该产品

TWJP-100桑塔纳AJR发动机解剖模型

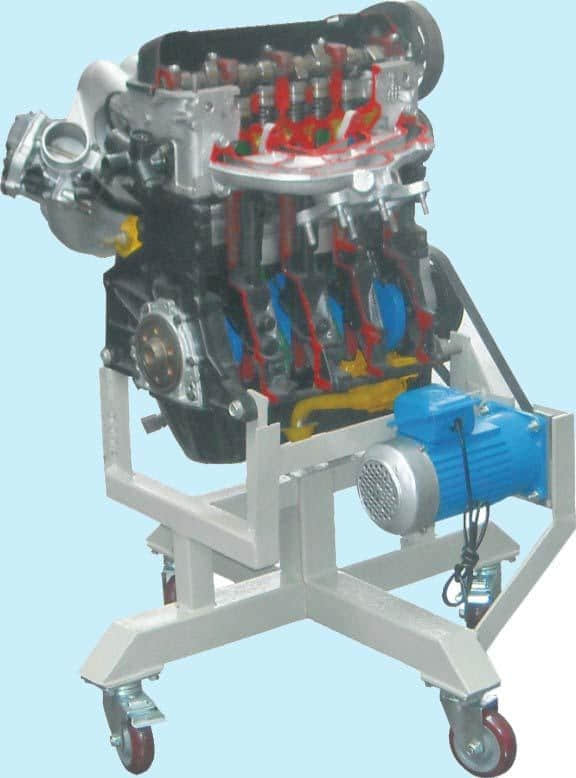

TWJP-100桑塔纳AJR发动机解剖模型(图1)

尺寸:900×650×1200(长×宽×高)
使用环境:温度-5℃~40℃
湿度≤80%
发动机类型:桑塔纳2000
发动机型号:AJR(原厂装车发动机)
排量:1.5L
工作电压:220V
频率:50/60HZ
功率:200W
   教学功能:发动机解剖模型可以实地了解电控汽油发动机机械系统的组成、各元件的外形和彼此之间的连接关系,加深学生对发动机机械系统组成和工作原理的了解,帮助学生理解抽象的控制理论。主要实训项目:电控汽油发动机曲柄连杆机构的构造和工作原理认识实训;配气机构的构造和工作原理认识实训;点火系统的构造和工作原理认识;燃油供给系统的构造和工作原理认识实训;冷却系统的构造和工作原理认识实训;润滑系统的构造和工作原理认识实训.
   技术参数:本套设备是桑塔纳AJR模型,天威公司也可以采用客户指定车型的原厂发动机制作发动机解剖模型,对发动机进行解剖后可以展示发动机的内部结构以及各部件的相对位置;实物教学设备解剖后可以显露的零部件如下:气缸、活塞、凸轮轴和齿轮、进气门、排气门、火花塞、喷油器、进气歧管、排气歧管、发电机、机油泵、节气门体等.
   利用减速电机作为动力输入,让发动机缓慢转动,通过解剖口观察内部各部件之间的传递情况整体台架采用国标钢材制作,并喷塑处理,万向脚轮移动台架.
