激光振动合成演示仪

激光振动合成演示仪

型号: TWP-W208
价格: 9500.00
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 5686 个人关注过该产品

TWP-W208型 激光振动合成演示仪

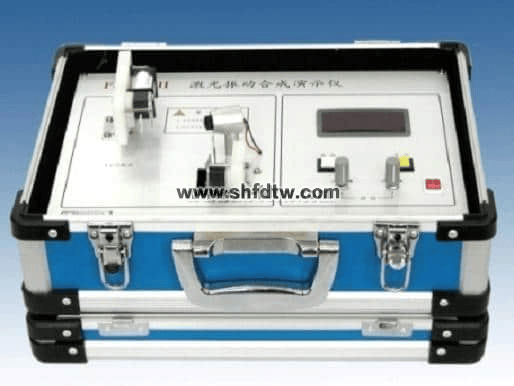

激光振动合成演示仪(图1)


一、概述

李萨如图形通常是用电振荡信号合成,或用机械振动合成,但演示李萨如图形的屏幕较小,并且调节变化比较慢,由上海天威教学实验设备有限公司生产的激光振动合成演示仪是利用半导体激光器作光源,通过两个互相垂直振动的镜面反射来达到振动合成的效果,从而演示出在不同振动频率比下的李萨如图形。

该仪器结构牢靠、演示效果明显、调节方便,由于采用激光作光源,所以对实验条件要求较低,一般的实验室墙面都可以完成实验,并且可以将合成信号照在远处屏上,也利于课堂教学演示,另外仪器设定五种典型振动频率比,调节方便。激光振动合成演示仪是大中专院校普通物理演示实验优良的教学仪器。

二、工作原理

由89C2051单片机产生两组信号,经过功率放大,加到两个互相

垂直放置的电磁线圈,并带动线圈内的弹性振片做周期性的振动,即产生相互垂直的X方向(水平)和Y(竖直)方向的振动,两个弹性振片前端装有小平面镜。实验仪装有半导体激光器,产生一稳定、准直的红色激光,激光在两振动互相垂直的小平面镜上反射使振动叠加,这样在远处屏上就可以产生振动合成后的图像,调节两振片的振动频率,可以观察到两个方向不同频率比值下合成的李萨如图形。

实验仪对频率进行了设定,可以产生60:60、60:45、60:40、60:30、60:20五种不同频率比下的振动合成(前者为X方向的频率,后者为Y方向的频率),即产生 1:1、 1:1.5、 1:2、 1:2.5 、1:3五种频率比。

该演示仪主体由半导体激光器、两个装有反射镜的弹性片,单片机控制的信号源等部分组成,面板上数字显示调节频率,另有X振幅和Y振幅两个调节旋钮。

三、技术指标

半导体激光器         DC 3V 电源

输出632.8nm红光

频率调节             1:1, 1:1.5, 1:2, 1:2.5 ,

1:3 五种可调

电源                 AC 220V±10% 50Hz

功耗                 <15W

环境温度             0~35℃

环境湿度             <80%

外形尺寸             360×280×160mm

仪器称重             <2Kg

连续使用时间         <4小时

四、操作步骤

1.开启电源,表头显示“00:00”;

2.调节激光器使光束能够在两镜面上反射,并且可以打到光屏上或者墙上以利于观察,再调节激光器聚焦(出厂时已调试好);

3.按“选择”键,可以观察到不同频率比例下合成的图形,调节“幅度”旋钮,使李萨如图形稳定清晰。

五、使用注意事项

1.切勿用眼睛直视光源,以免损伤眼睛;

2.切勿用手触摸小镜片;

3.y向电磁振动器不可以调节,x向电磁振动器可以转动和上下移位(出厂时已调试好);

4.一般情况下,半导体激光器不宜转动,切实需要可做微小转动和移动;

5.调节时用力适当,以免损坏镜面和其他器件。
