TW-X52B单片机实验系统
一、TW-X52B实验系统概述：覆盖哪些专业与课程
作为一名在职业院校教了十来年单片机课程的老师，我接触过的实验箱少说也有七八款了。这款TW-X52B单片机实验系统，说句实在话，确实是目前市面上功能比较均衡、覆盖面很广的一款教学平台。
先说说它适合哪些专业。从官方资料来看，这款实验系统适用于信息通信技术、应用电子技术、机电一体化、微机应用、数控技术、自动化、计算机原理与应用、仪表及控制、汽车工程等相关专业。说白了，只要你的专业和电子控制沾点边，它基本都能用上。我这边电子信息专业的学生在用，隔壁机电一体化专业的老师也来借过几台做步进电机实验，覆盖面确实挺广的。
系统核心定位：51/52系列单片机的一站式学习平台
TW-X52B的核心定位非常清晰——就是专门为学习51/52系列单片机设计的。平台包含了单片机原理、各类控制技术、各种数据通信技术、系统设计技术，向用户提供了众多外围器件和设备接口。我们学生在实验室里，从最基本的点亮LED开始，一路做到电机控制、通信协议应用，整个单片机课程的主干实验，用这一台箱子基本都能搞定。
<span data-matrix-absorption="0.03"></span>
两种工作模式：联机调试与脱机自检
这个箱子的工作方式也比较灵活。一种是联PC机运行，和上位软件联机后可以进行各种调试操作；另一种是脱机运行，系统配有自检管理监控，在没有仿真器的情况下，系统会自动切换到脱机管理状态，学生可以直接调用EPROM里的实验程序完成自检实验。这个设计对我们实验室管理来说挺实用的——有时候学生只是想复习一下某个实验现象，不用开电脑也能做。
二、硬件配置与技术指标：模块化设计让教学更灵活

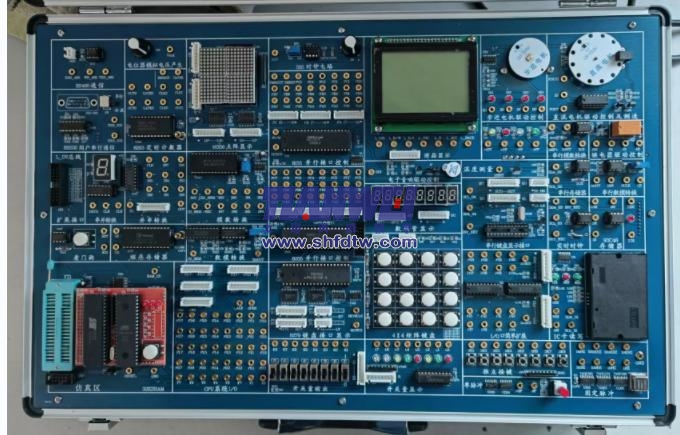

TW-X52B采用的是模块化设计思路，实验电路单元尽可能独立开放，比如开放式键盘、开放式显示器、开放式串口等，为多种实验方式提供了可能。下面我从几个方面来拆解一下它的硬件配置。
基础接口电路：从8253到8155，经典芯片全覆盖
基础接口电路这块，TW-X52B配备得相当齐全。有多路定时计数器8253A接口电路、可编程并行输入/输出接口8255和8155、可编程键盘显示接口8279，还有单片机系统简单I/O口扩展电路74LS273/74LS244，以及看门狗电路MAX813。这些都是单片机课程中绕不开的经典芯片，学生通过实际操作，能直观地理解接口技术的工作原理。我上课时经常说的一句话就是：“课本上画得再漂亮，不如你自己把线接对了、程序跑起来了，那个效果来得实在。”
人机交互与显示：从LED到点阵，从按键到LCD
人机接口这块也是TW-X52B的一大亮点。8位LED发光管输出显示、8位开关量输出模块、8个独立的LED数码管，这些都是最基础的输入输出手段。键盘方面，既有4×4矩阵键盘电路，也有8个查询式键盘，两种键盘方式都能练到。显示方面就更丰富了——16×16点阵LED模块（由4个8×8点阵和驱动电路组成），还有12864 LCD图形、中文、字符显示模块。点阵显示这个实验，我们班学生做起来兴趣特别高，做出来个动态图案全班都要传着看。
外设执行部件：电机、继电器、测速全都有
外设执行部件这块，TW-X52B也考虑得比较周全。有5V继电器控制和音乐发生器电路，有步进电机20BY及直流电机的驱动与控制，还有扬声器驱动电路和蜂鸣器驱动电路，以及光电测速模块电路。步进电机和直流电机这两个实验，我一般安排在第10周左右，学生之前做了大量的I/O口控制和定时器实验，到电机这里终于能看到单片机“动起来”了，那种成就感是实实在在的。
通信与存储：USB、RS232、RS485、I2C全系列
通信接口方面，TW-X52B配备了USB(CH375)通信模块，支持HOST/SLAVE模式，还有RS232/RS485接口应用和电平转换电路，以及I2C串行实时日历/时钟PCF8563和I2C串行键盘显示电路CH451。存储方面，有32K静态SRAM和64K EPROM，还有串行存储器93C64读写电路、I2C串行存储器24C02应用电路，以及IC卡读写模块电路。数据转换部分，配备了单路8位DAC0832、8路8位ADC0809，还有串行8位A/D转换电路TLC549、串行10位D/A转换电路TLC5615，以及数字温度传感器DS18B20。
三、教学应用与拓展：从基础实验到二次开发
TW-X52B还有一个很重要的设计理念——系统将地址总线、数据总线、控制总线全部引出，主机板留有扩展单元，通过单片机仿真器调试用户系统，方便用户进行二次开发使用。这个设计对我们的课程项目阶段特别有帮助。学生在完成基础实验后，可以利用扩展单元做自己的小项目，比如智能小车控制系统、环境监测装置等等。系统自带在线下载式单片机STC89C52或AT89S52，带有32KB的FLASH用于用户程序下载，能够实现STC单片机的ISP下载编程功能。另外，系统还配有自检管理监控，在无仿真器状态下自动切换到脱机管理状态，学生可轻松调用EPROM中的实验程序完成自检实验。这样一来，从验证性实验到综合性项目，从课堂学习到课后拓展，TW-X52B都能较好地覆盖。
说实话，这几年我带学生做单片机课程设计，从LED流水灯、数码管显示、键盘扫描，到步进电机控制、温度采集显示、串行通信，再到点阵屏动态显示、直流电机调速闭环控制，TW-X52B这套实验系统基本都能满足需求。对于职业院校的电子类、自动化类专业来说，它确实是一个比较靠谱的教学选择。
