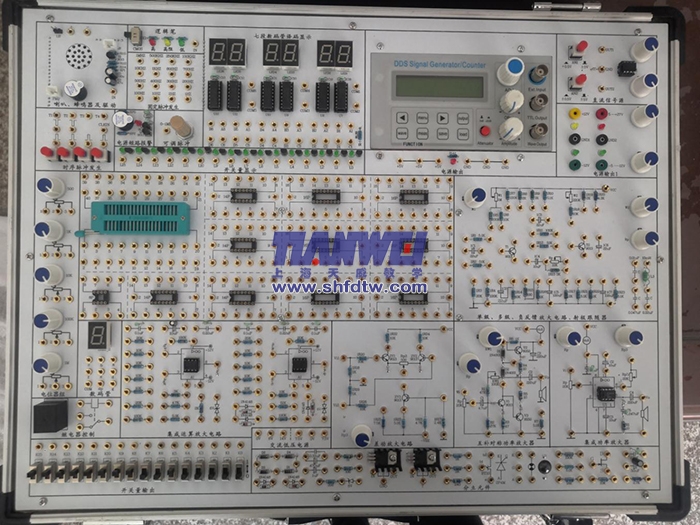

TW-X24B数字、模拟、电路分析综合实验箱
从理论“空转”到电路“实干”——聊聊TW-X24B数字、模拟、电路分析综合实验箱
各位老师、同学们，大家好！我是咱们学校电子技术专业的实训老师。今天想借这个机会，跟大家伙儿聊聊我们实训室里新来的一批“得力干将”——TW-X24B数字、模拟、电路分析综合实验箱。
这段时间，从备课到上手操作，我已经用它给好几个班的学生上了课。说句实在话，看着学生们从最开始的怕动手、怕烧元件，到后来能自己看着原理图独立搭出一个完整的放大电路，作为老师，我心里是真有感触。今天我就以一个一线老师的视角，给大伙儿掰扯掰扯这款实验箱在教学中的实际表现。
一、硬核配置：三大模块联动的教学“利器”
这款实验箱最打动我的一点，就是把咱们电子技术课程里最核心的三门课——数字电路、模拟电路和电路分析，给融合到了一个平台上。它函盖了《模拟电子技术基础》及《数字电路基础》课程大部分的实验内容，既为初学者提供了验证性实验电路，又为课程设计提供了扩展平台。
1. 皮实耐用的模拟电路实验区
做模电实验，最怕什么？最怕设备损耗快。以前用那种开放式的电路板，学生稍不留神插错一根线，或者静电击穿，一个三极管或者运放就冒烟了。TW-X24B在这方面考虑得很周全，它将所有实验元器件都巧妙地设计在线路板的反面，学生在正面操作时，看到的只有清晰的电路原理符号和自锁紧插孔。这招儿特别好使，既保护了元件，又大大降低了人为损坏的概率，我们老师的维修工作量也跟着减了不少。
2. 灵活多变的数字电路实验区
数字电路实验，核心在于信号的产生与结果的显示。TW-X24B配套的信号源配置相当扎实。它内置了一路DDS函数发生器，能输出正弦波、方波、三角波、锯齿波等多种波形，频率范围从0.01Hz到5MHz，步进能做到0.01Hz，非常精准。做计数器实验时，箱上自带的16路固定频率脉冲源（从1Hz到1MHz）和6位共阳数码管直接就派上了用场。学生在1Hz的低频下观察灯珠跳变，效果一目了然，课堂反馈非常好。
3. 考虑周全的电源与安全防护
以前做电源整流滤波实验，学生最怕的就是接错线烧变压器。TW-X24B配备了完善的电源保护系统，除了常见的±12V和+5V多路稳压源（带短路保护），还特意增加了+5V的欠压、过压、过流和反向保护电路，甚至带报警和自动恢复功能。电源输出有过流保护和自动恢复功能，万一学生短路了，保护电路立刻动作，这让我们带实验课的老师安心不少。
二、实战体验：为什么它适合咱们职业院校？
职业院校的教学，核心就是“理实一体化”。光在黑板上画电路图、讲戴维南定理，学生听得云里雾里；可一旦让他们亲手在实验箱上把线接好，用示波器测到真实的波形，那种“通了！”的兴奋劲儿，正是职业教育的魅力所在。
TW-X24B的实用性，体现在它的高扩展性和极强的抗造性上。实验箱主板配置了完善的电源、信号源、输入接口、输出显示接口、测量单元以及实验扩展区，你可以按照课本要求的实验项目来搭，也可以直接进行课程设计实验，不会因为功能固化而限制学生的发挥。
箱体采用了一体型铝合金型材制成，不仅牢固可靠、不易变形，而且重量很轻，绝缘安全性能也好。我们实训室一个班上四五十个人，学生来回搬动、插拔频繁，用了这么久，箱体没有任何变形，插孔也没有松动。
另外，实验连线插孔采用了锁紧式镀金插孔，通过焊接固定在实验板上，不松动、不氧化，接触非常可靠。以前老式实验箱最头疼的就是接触不良，学生查了半天故障，最后发现是线没插紧，现在这种情况几乎没有了。
三、日常使用与维护的小贴士
再好的设备，也得学会规范使用才能延长寿命。根据我这段时间带课的经验，给大伙儿总结几点注意事项：
实验前，养成检查的好习惯。 每次实验前，先检查一下实验箱外观、电源线及接地装置是否完好，确认没有破损漏电隐患。
接线时，先接无源元件，后接电源。 这是防止误操作烧毁元器件的关键。很多学生图省事儿，先把电源接上再插元件，一旦短路，后果很严重。我们的规矩是：接好所有电路并仔细核对后，最后一步再打开电源开关。
实验后，及时收纳，规范放置。 每次实验结束，务必先关闭电源开关，再拔掉所有连接线，整理好实验箱锁扣。箱体虽然坚固，但也经不起随意磕碰和重压。
四、总结：一套用得上、用得住的实训装备
说到底，TW-X24B实验箱就像是咱们电子实训室里的一位“多面手”。它既能把抽象的电子世界具象化，也能撑起从基础验证到综合设计的全流程教学。对于正在开设《电子技术基础》课程的兄弟院校，我个人觉得这款设备是非常值得推荐的——毕竟，咱们搞职业教育的，最需要的就是这种让学生“用得上、用得住”的实在装备。
好了，今天的分享就到这里。各位老师和同学如果对这款实验箱还有什么疑问，或者在使用过程中有啥心得，欢迎随时来实训室找我交流！
