TW-X62C数字电子EDA综合实验箱
用好TW-X62C数字电子EDA综合实验箱，让数字电路教学“活”起来
各位同仁，今天想和大家聊聊我们实验室一直在用的TW-X62C数字电子EDA综合实验箱。这套设备，我们用了有一段时间了，不管是数字电路基础课还是EDA技术实训，效果都挺不错的。
一、TW-X62C是什么来头？

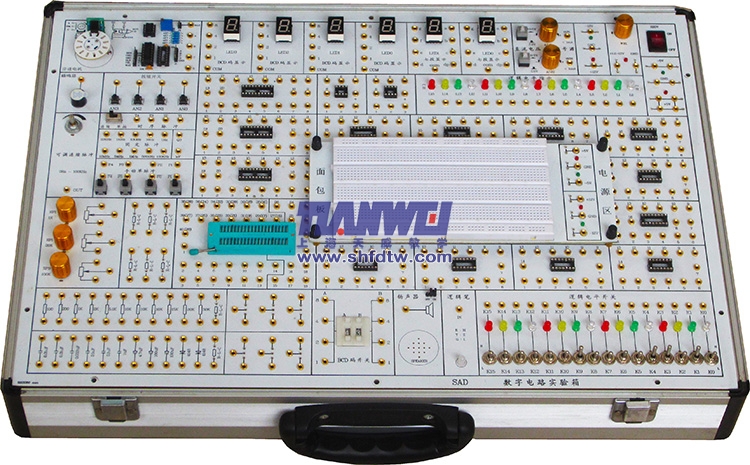

TW-X62C这款实验箱，是由生产厂家和高校电工电子实验室的老师一起联合研制开发的。它把传统数字电路的验证实验和现代EDA技术设计平台整合到了一起，既能让学生用常规的TTL逻辑器件做基础实验，又能用大规模的可编程逻辑器件做数字逻辑设计，这种硬件软化的方法，设计修改都很方便，实验效率也提高了不少。箱体是铝木合金的，结实耐用，我们班上学生两人一组，一个学期用下来基本没见损坏的。
二、硬件配置到底怎么样？
这款实验箱的硬件资源，可以说是相当丰富。信号源这块，它有四路单脉冲电路和10路固定频率方波，从1Hz到10MHz都有，还有一路0Hz到100KHz的连续可调方波。人机交互方面，16位逻辑电平开关带指示灯，16位电平指示LED，还有六位数码管显示。特别值得一提的是，板上还集成了步进电机模块、128×64液晶显示模块和8×8双色点阵，这在同类实验箱里确实不多见。电源是自带的+5V/2A、±12V/0.5A，还带过压过流保护，有一次学生不小心短路了，电源自动关断，排除故障后立即恢复，设备一点事儿都没有。
三、教学上能派什么用场？
1. 基础实验，扎实好用
TW-X62C专门做了一个中小规模集成电路实验区，配了21只IC圆孔插座，有20芯、16芯、14芯和8芯多种规格，还有一只40芯锁紧插座。我们选的是锁紧式插座，芯片插拔很稳当。学生用它来做门电路逻辑功能测试、JK触发器参数测试、移位寄存器功能测试这些基础验证实验，过程很顺畅，不用花大把时间去排查接触不良的问题。实验指导书也很完善，从组合逻辑电路设计到555时基电路应用，梯度分明。
2. EDA实训，一步到位
TW-X62C的核心亮点是集成了FPGA模块，所有I/O口都通过排线引出。这意味着一台设备就能贯穿两个学期的教学——第一学期做数字电路基础实验，第二学期直接用它做数字系统设计。比如“8×8点阵显示字符”这个项目，学生需要自己设计扫描驱动电路，在FPGA上实现汉字滚动显示，做出来成就感满满。像十字路口交通灯控制器、数字频率计这些综合设计，学生都能独立完成从仿真到下载的全过程。
总的来说，TW-X62C这套设备功能完整、使用可靠，实实在在地支撑了从基础技能训练到综合设计能力提升的全过程。对我们职业院校培养技术技能型人才来说，确实是一件趁手的工具。
