TW-X02D数字电子技术综合实验箱
数字电子技术教学的好帮手：TW-X02D综合实验箱实训心得
在职业院校的电子技术教学一线摸爬滚打这些年，我有一个很深的感触：数字电子技术这门课，光靠课堂上讲理论是远远不够的。学生听着听着就走神了，芯片内部怎么工作的、逻辑门怎么翻转的，脑子里全是问号。直到我们教研室引进了TW-X02D数字电子技术综合实验箱，整个实训课的面貌才算真正有了改观。
一、硬核配置：一个小型数字电路实验室

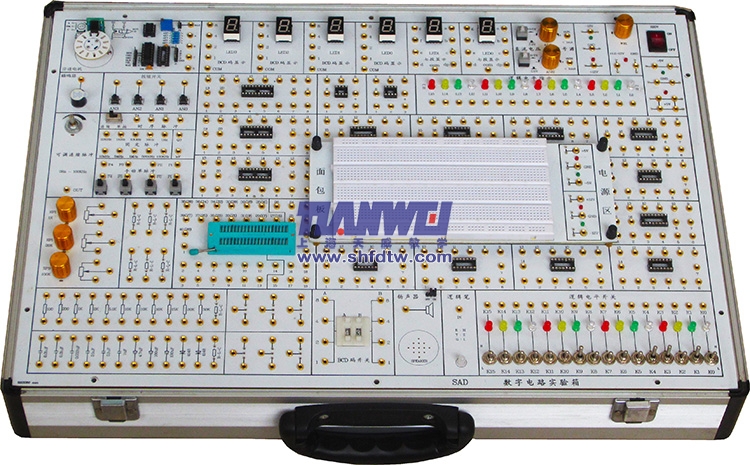

刚拿到这个实验箱的时候，第一反应是——麻雀虽小，五脏俱全。510mm330mm100mm的箱体尺寸，铝木合金外壳，拎起来挺扎实的，放在实训台上也不占地儿。电源这块做得比较实在，输入是AC 220V，固定直流输出有DC 5V/2A、DC ±12V/0.5A，可调直流输出能从1.3V调到+12V，基本上各种芯片的供电需求都能覆盖。
信号源和输入输出模块
说到信号源，我得给厂家点个赞。单脉冲有四路，连续脉冲分了固定频率和连续可调两组，固定频率那一路从1Hz一直覆盖到10MHz，常用的方波信号基本都有了。连续可调方波是0Hz到100KHz，调试一些频率敏感电路的时候特别方便。
输入输出这块更不用愁。16位逻辑电平开关带指示灯，开关状态一目了然；16位电平指示用红绿黄白四种LED，正逻辑“1”电平输入时LED就点亮。学生做实验的时候，输入输出状态看得清清楚楚，连线有没有问题一眼就能判断。
特色模块与应用拓展
最有意思的是步进电机及驱动模块，四相八拍步进电机带一个齿轮转盘，还配了光电测速开关。这个模块学生们特别喜欢，做步进电机调速控制实验的时候，转盘转起来大家都凑过来看，课堂气氛一下子就活了。还有六位7段LED数码管及译码器，供数字钟、日历等实验显示用；扬声器、蜂鸣器、麦克风电路也都配齐了，做时钟报时、报警电路的时候直接就能用。
二、与时俱进：可编程逻辑器件实验</h2><h3>从TTL到CPLD/FPGA的跨越
TW-X02D这款实验箱最打动我的地方，是它顺应了数字逻辑电路实验的发展趋势。现在微电子技术进步太快了，传统的TTL逻辑器件实验当然要做，但不能只做这些。这个实验箱既可以完成常规的数字电路实验，又可以完成利用CPLD/FPGA进行数字逻辑设计的实验，用可编程逻辑器件逐步替代传统的TTL/CMOS硬件设计。这种硬件软化的实验方法，容易设计、容易修改、容易实现，实验效率提高不少。
开放式实验区设计
开放式实验区设计得挺合理，21只IC圆孔插座（20芯3只、16芯8只、14芯8只、8芯2只），接触好、耐插拔，还配了一只40芯锁紧插座，能插8到40脚的芯片。分立元件接插区也方便，电阻、电容、稳压管、二极管、三极管都能接插。可选配CPLD或FPGA实验卡，Lattice、Altera、Xilinx的器件都能配，用户需要什么配置什么。全部信号的引出插孔都用中型镀金孔，不氧化、不变色；连接线用镀金自锁紧接插头，接线的可靠性确实好。
三、实训项目：从基础到综合设计
实验项目配置得比较科学，一共有23个推荐实验项目。从TTL集成逻辑门的参数测试、门电路逻辑功能实验这些基础项目开始，到组合逻辑功能器件测试、数据选择器及其应用，再到RS触发器、JK触发器、移位寄存器、同步异步计数器、计数译码显示电路，层层递进。后面还有555集成定时器及应用、序列检测器、波形产生及单稳态触发器、A/D和D/A转换电路，覆盖面相当全。综合设计类项目更是亮点，步进电机调速控制、人工控制交通灯控制器、汽车尾灯控制电路、数字钟电路的设计，都是贴近实际应用的好题目。
四、教学实践中的几点体会
用这款实验箱带了几届学生之后，我总结了几点体会。首先是排故效率提高了，以前学生自己搭面包板，线一多就乱，找故障找半天；现在插接式连接加上直观的电平指示，故障定位快多了。其次是实验成功率明显提升，尤其是数字钟电路这类综合性实验，以前学生做一整天都不一定调通，现在基本上一个半天能搞定。再者是学生的兴趣被调动起来了，步进电机转起来的那一刻，很多学生眼睛里放光，后面学EDA、学单片机都更有劲头了。
当然也有一些小建议。实验箱本身配置已经很全了，但示波器和函数信号发生器还是得另配，这个不能省。另外可选配的面包板实验卡和模拟电路实验卡，建议实训室能配就配，模电数电结合着做，效果会更好。
总而言之，TW-X02D数字电子技术综合实验箱是一款契合职业院校教学需求的实训设备，配置全面、扩展性强、实验项目科学合理，既能满足基础教学，又能支撑综合设计，值得推荐给同行们参考。
